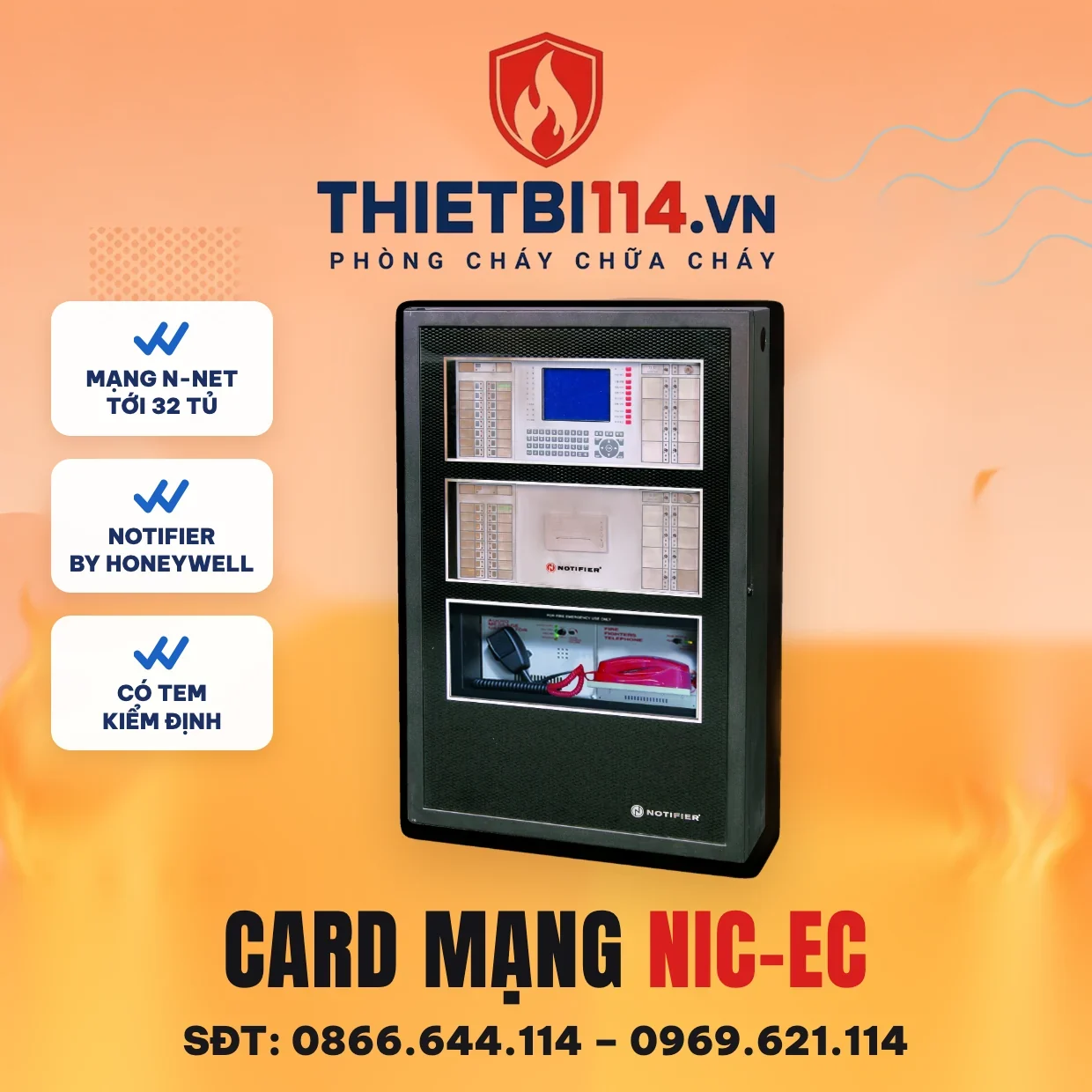

Card mạng kết nối tủ trung tâm NIC-EC – Notifier có kiểm định/lưu thông

Card mạng NIC-EC — mã NIC-EC của Notifier (by Honeywell), bán theo dự án với một mức giá, có tem kiểm định/lưu thông.

Card mạng kết nối tủ trung tâm NIC-EC là bo giao tiếp mạng N-NET của hệ báo cháy địa chỉ Notifier N-6000. Khi công trình có nhiều tủ N-6000, hoặc muốn giám sát tập trung bằng máy tính chạy phần mềm N-NCS, mỗi tủ và mỗi máy trạm phải gắn một card NIC-EC. Card nối với bo CPU-6000 bằng cổng RS-232 và nối với các nút khác trên mạng bằng hai cổng dây xoắn đôi.

Trang này mô tả đúng những gì tài liệu hãng nêu về cổng kết nối, cách đặt địa chỉ nút và cách xây dựng mạng N-NET cho khu công nghiệp, khu đô thị hay bệnh viện nhiều khối nhà.

Thông số kỹ thuật

Hạng mục	Thông số
Model	NIC-EC (Network Interface Card, hệ N-6000)
Chức năng	Card mạng N-NET; mỗi tủ N-6000 trên mạng cần 1 card; cũng dùng cho máy tính chạy N-NCS
Cổng mạng	2 cổng A (TB1) và B (TB5), nối dây xoắn đôi giữa các nút
Cổng tới CPU	RS-232 tới CPU-6000 tại TB3
Nguồn cấp	24 VDC tại TB2
Địa chỉ nút	DIP SW2 6 bit, từ 0 đến 63
Công tắc cấu hình	SW7 chọn chế độ lặp (repeater) hay đầu cuối; SW8 chọn thiết bị nối là N-NCS hay CPU-6000
Số nút trên mạng	Tối đa 32 nút N-NET (catalogue N-6000)
Tốc độ, khoảng cách	Hãng chưa công bố; nhà phân phối ghi 10 kbaud và tới 1.500 m (số tham khảo)
Đèn LED	LED tín hiệu vào/ra, trạng thái và lỗi cho từng cổng; LED nguồn 24 V và 5 V
Giao thức CAN, TCP/IP, RS-485	Tài liệu hãng không nêu; chỉ mô tả 2 cổng mạng xoắn đôi và 1 cổng RS-232
Dòng tiêu thụ	Hãng chưa công bố
Kích thước, khối lượng	Hãng chưa công bố
Chứng nhận	Hãng chưa công bố riêng cho card
Giá bán lẻ	16.038.000 đ đã gồm VAT, một mức giá

Mạng N-NET nối nhiều tủ N6000

N-NET là mạng ngang hàng (peer-to-peer) của Notifier: không có tủ chủ, mỗi tủ là một nút bình đẳng, sự kiện ở tủ này hiển thị trên màn hình tủ kia theo cấu hình. Catalogue N-6000 xác nhận một mạng N-NET chứa tối đa 32 nút. Nút có thể là tủ N-6000 (bản 8 loop hoặc 16 loop) hoặc máy tính chạy phần mềm đồ họa N-NCS/V4.

Cách bố trí điển hình cho khu phức hợp là một tủ cho mỗi tòa, tất cả nối N-NET, một máy trạm N-NCS ở phòng điều khiển trung tâm. Khi một tòa mở rộng, chỉ cần thêm tủ và card NIC-EC, không phải kéo lại loop về tủ trung tâm. Nếu bạn chỉ có một tòa nhà nhỏ, tủ thường như tủ trung tâm báo cháy 6 kênh Dahua có thể đủ dùng và không cần card mạng.

Cổng kết nối theo tài liệu hãng

Sổ tay người dùng N-6000 mô tả NIC-EC có đúng ba nhóm đấu nối: cổng mạng A tại TB1, cổng mạng B tại TB5 (cả hai dùng dây xoắn đôi để nối tới nút liền kề), và cổng RS-232 tại TB3 nối về bo CPU-6000. Nguồn 24 VDC vào TB2. Hai cổng A và B cho phép đấu các nút thành chuỗi hoặc thành vòng để tăng độ tin cậy.

Tên hàng lưu hành trên thị trường thường ghi thêm CAN, TCP/IP hay RS-485, nhưng tài liệu hãng mà chúng tôi tra cứu không nhắc tới các giao thức này. Thietbi114 chỉ khẳng định những cổng hãng nêu; nếu dự án bắt buộc kết nối TCP/IP hay CAN, hãy yêu cầu chúng tôi xác nhận lại bằng văn bản với nhà phân phối trước khi đặt hàng.

Đặt địa chỉ nút và cấu hình công tắc

Mỗi card mang một địa chỉ nút đặt bằng công tắc DIP SW2 6 bit, giá trị từ 0 đến 63, và các nút trong cùng mạng không được trùng nhau. Công tắc SW7 chọn card làm nút đầu cuối hay nút lặp (repeater) để tiếp tín hiệu đi xa hơn. Công tắc SW8 khai báo thiết bị gắn với card là bo CPU-6000 hay máy tính N-NCS.

Sau khi cấp nguồn, LED 24 V và 5 V phải sáng; mỗi cổng mạng có LED tín hiệu vào, tín hiệu ra, trạng thái và lỗi. Nếu LED lỗi của cổng nào sáng, kiểm tra dây xoắn đôi và địa chỉ của nút phía đó. Khoảng cách tối đa giữa hai nút và tốc độ truyền là số do nhà phân phối công bố (10 kbaud, tới 1.500 m), hãng chưa ghi trong tài liệu chúng tôi có.

Lắp card trong tủ

NIC-EC gá lên khung FSS-CHS-4L cùng hàng với card loop LCM-2, mỗi khung 4 vị trí. Vì tủ 8 loop đã dùng 4 card LCM-2, card mạng thường nằm ở khung thứ hai trong vỏ FSS-SBB-B4. Vị trí trống trên tấm ốp che bằng FSS-BMP-1. Dây RS-232 từ card về cổng NIC-EC (TB6) của bo CPU đi gọn trong tủ, còn dây mạng ra ngoài qua lỗ đột sẵn của vỏ tủ.

Xem toàn bộ hệ N6000

Linh kiện này là một phần của hệ báo cháy địa chỉ Notifier N6000 lắp theo bộ. Cách ghép tủ, chia loop và chọn thiết bị cho từng công trình được trình bày trong bài tổng quan hệ thống báo cháy địa chỉ Notifier N6000.

Câu hỏi thường gặp

Mỗi tủ N6000 cần bao nhiêu card NIC-EC?

Một card cho mỗi tủ tham gia mạng N-NET; máy tính chạy phần mềm N-NCS cũng cần một card riêng.

Mạng N-NET nối được bao nhiêu tủ?

Tối đa 32 nút theo catalogue N-6000, gồm cả tủ N-6000 và máy trạm N-NCS.

NIC-EC có cổng TCP/IP hay CAN không?

Tài liệu hãng chỉ mô tả 2 cổng mạng dây xoắn đôi (A và B) và 1 cổng RS-232 tới CPU, không nêu TCP/IP, CAN hay RS-485. Chúng tôi không khẳng định thêm ngoài tài liệu này.

Địa chỉ nút đặt bằng cách nào?

Bằng công tắc DIP SW2 6 bit trên card, từ 0 đến 63; SW7 chọn chế độ lặp hay đầu cuối, SW8 chọn nối CPU-6000 hay N-NCS.

Card NIC-EC lấy nguồn ở đâu?

24 VDC cấp vào TB2, lấy từ bộ nguồn MPS-350W trong tủ.

Thông tin liên hệ

Thietbi114 cung cấp card NIC-EC cùng phần mềm N-NCS/V4 và toàn bộ linh kiện tủ N6000 theo dự án, một mức giá cho mọi hạng mục, hàng có tem kiểm định/lưu thông. Gọi 0866.644.114 để được tư vấn sơ đồ mạng N-NET cho công trình nhiều tủ.
