Van xả tràn DN200 DGVX-0200-16-D2R – ShinYi

35.623.000₫

Van xả tràn (deluge valve) DN200 — mở đồng loạt cấp nước cho hệ tràn ngập/drencher khi nhận tín hiệu kích hoạt, dùng cho khu nguy cơ cháy lan nhanh (kho, trạm biến áp, hầm), model DGVX-0200-16-D2R, hãng ShinYi, màu đỏ. Chọn đúng DN200 và chuẩn kết nối theo hồ sơ thiết kế. Giao 64 tỉnh, xuất VAT.

Giá đã gồm VAT, xuất hoá đơn đỏ
Giao toàn quốc, lắp đặt Hà Nội – Phú Thọ

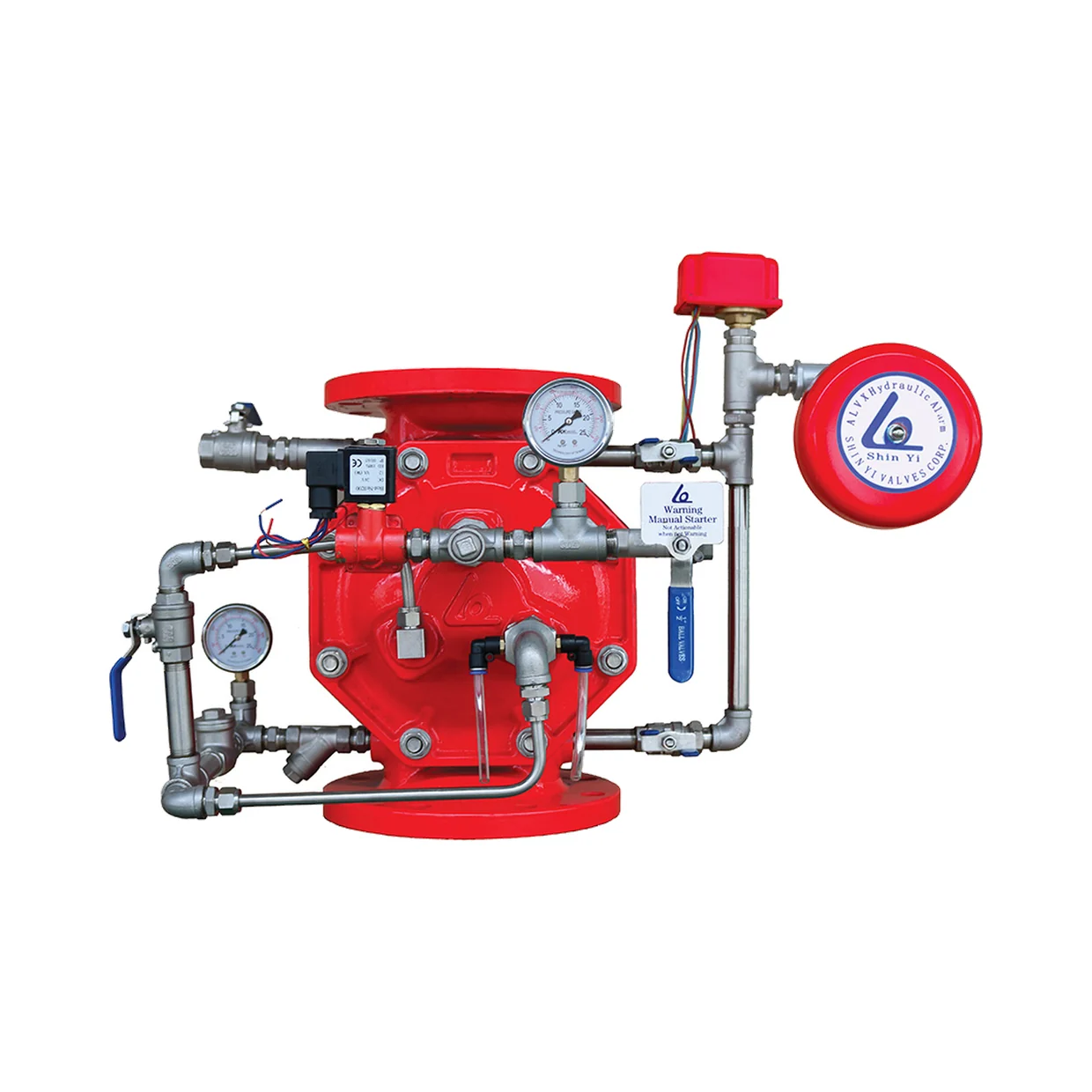

Van xả tràn DN200 ShinYi — model DGVX-0200-16-D2R (deluge valve — catalogue ShinYi gọi là van tràn ngập) là cụm van dùng cho hệ chữa cháy xả tràn: khi có cháy, đầu báo gửi tín hiệu về tủ trung tâm để kích hoạt van điện từ; van điện từ mở làm mất áp suất khoá của van chính, van mở cho nước tới các đầu phun hở (drencher) và thiết bị chữa cháy khác. Thân gang cầu sơn đỏ, mã -16 ứng với PN16.

Thông số kỹ thuật DGVX-0200-16-D2R

(Theo Catalogue SHINYI 2025, trang 106–107)

Mã sản phẩm	DGVX-0200-16-D2R
Nhà sản xuất	Công ty Cổ phần Van Shin Yi — KCN Sông Mây, Đồng Nai
Cỡ	DN200
Áp lực	PN16 (mã -16)
Kiểu van	Cụm van xả tràn (deluge), mặt bích
Tiêu chuẩn thiết kế	ISO 6182-2 · FM Class 1041 · TCVN 6305-5 · GB 50974 / BS EN 1074-5
Tiêu chuẩn mặt bích	BS 4504 · ISO 7005-2 · DIN 2632 · DIN 2633 (PN10, PN16) · JIS B2220 10K/16K · ASME B16.42 150LB
Áp suất làm việc	16 bar
Môi chất	Hệ thống PCCC
Sơn phủ	Epoxy dạng bột, dày 250–300 µm, theo JIS K 5551:2002 (TCVN 9014:2011) · màu đỏ
Nhiệt độ làm việc	−10 °C ~ 120 °C

Kích thước DN200 (mm)

Chiều rộng cụm W*	530
Chiều cao cụm H2*	650
Chiều cao thân H1	600
Tâm lỗ bích K (PN10 / PN16)	295 / 295
Số lỗ – đường kính lỗ (PN10 / PN16)	8-Ø23 / 12-Ø23
Dày mặt bích C	22

W*, H2*: kích thước tham khảo theo catalogue.

Cấu tạo và vật liệu

Bộ phận	Vật liệu / chức năng	Mã vật liệu
Van chính	Gang cầu sơn đỏ	—
Van điện từ	Kích hoạt từ tủ trung tâm	—
Chuông báo áp lực · công tắc áp lực	Báo động	—
Van một chiều · Y lọc	Phụ kiện cụm van	—
Van bi · đồng hồ áp suất	Phụ kiện cụm van	—

Cách đọc mã DGVX-0200-16-D2R

DGVX — van xả tràn
0200 — cỡ DN200
16 — áp lực PN16
D2 — gang cầu · R — sơn đỏ

Lưu lượng tương ứng ống DN200

Vận tốc nước trong ống	1 m/s	2 m/s	3 m/s
Lưu lượng (m³/h)	≈ 113	≈ 226	≈ 339

Tính gần đúng theo đường kính danh nghĩa DN200 — chọn theo tính toán thuỷ lực của hồ sơ thiết kế.

Các cỡ DGVX liền kề

Cỡ	Giá bán lẻ
DN150	28.867.000đ
DN200 ← trang này	35.623.000đ
DN250	67.464.000đ

Câu hỏi thường gặp

Van xả tràn DN200 có lắp với bích PN10 được không?

Mã DGVX-0200-16-D2R làm bích PN16. Ở cỡ DN200, bích PN10 có tâm lỗ 295 mm và 8-Ø23, bích PN16 là 295 mm và 12-Ø23 — hai chuẩn khác nhau nên phải đặt đúng mã theo bích đối ứng.

Van xả tràn DGVX khác van báo động ALVX thế nào?

Van báo động ALVX dùng cho hệ sprinkler ướt, tự báo khi đầu phun kín vỡ và nước chảy. Van xả tràn DGVX dùng cho hệ đầu phun hở: van chính chỉ mở khi van điện từ được tủ trung tâm kích hoạt theo tín hiệu đầu báo, cấp nước đồng thời cho toàn bộ đầu phun của khu vực.
