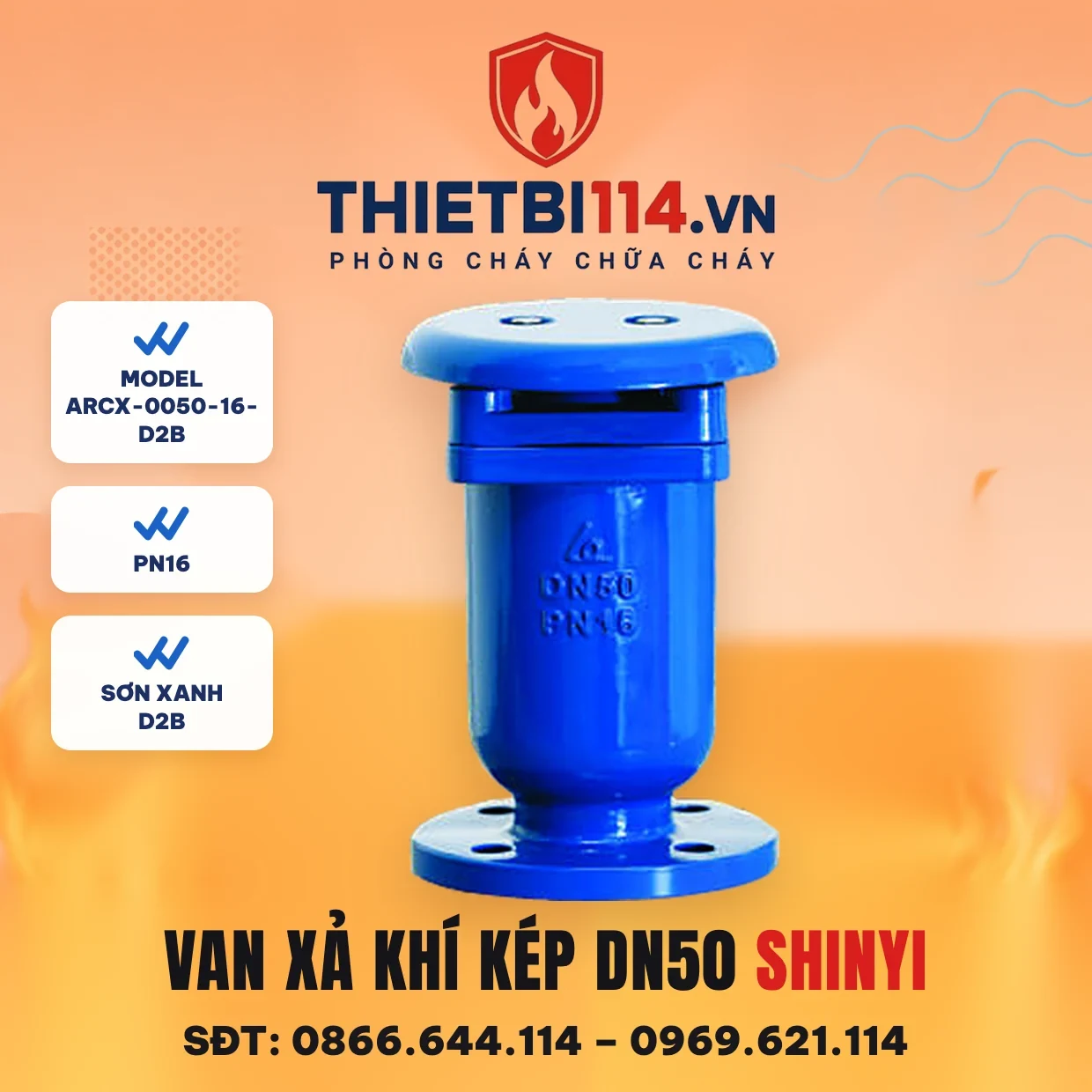

Van xả khí kép mặt bích DN50 ARCX-0050-16-D2B – ShinYi
2.039.000₫
Van xả khí kép DN50 lắp mặt bích — 2 cửa xả tự động xả khí tích tụ ở điểm cao tuyến ống lớn, chống e khí gây tụt áp và búa nước trong hệ chữa cháy, model ARCX-0050-16-D2B, hãng ShinYi, sơn epoxy màu xanh. Chọn đúng DN50 và chuẩn kết nối theo hồ sơ thiết kế. Giao 64 tỉnh, xuất VAT.
- Giá đã gồm VAT, xuất hoá đơn đỏ
- Giao toàn quốc, lắp đặt Hà Nội – Phú Thọ
Van xả khí kép mặt bích DN50 ShinYi — model ARCX-0050-16-D2B (dual air release valve) có 3 chức năng: xả khí lớn khi nạp đầy đường ống, xả khí nhỏ khi đường ống đang có áp, và hút khí lớn khi tháo nước khỏi ống — chống chân không làm bẹp ống. Thân gang cầu sơn xanh, mã -16 ứng với PN16.
Thông số kỹ thuật ARCX-0050-16-D2B
(Theo Catalogue SHINYI 2025, trang 56–58)
| Mã sản phẩm | ARCX-0050-16-D2B |
|---|---|
| Nhà sản xuất | Công ty Cổ phần Van Shin Yi — KCN Sông Mây, Đồng Nai |
| Cỡ | DN50 |
| Áp lực | PN16 (mã -16) |
| Kiểu van | Van xả khí kép, kết nối mặt bích |
| Thân · nắp | Gang cầu ASTM A536 / EN GJS 500-7 |
| Phao | Inox AISI 304 |
| Tiêu chuẩn thiết kế | BS EN 1074-4 · AWWA C512 |
| Tiêu chuẩn mặt bích | ISO 7005-2 · BS 4504 · DIN 2632 (PN10–25) · JIS B2220 10K–20K · ASME B16.42 150LB |
| Áp suất tối đa | Bản mặt bích DN50–DN300 tới PN25 (bản nối ren ARCT tới PN16) |
| Môi chất | Hệ thống nước |
| Sơn phủ | Epoxy dạng bột, dày 250–300 µm, theo JIS K 5551:2002 (TCVN 9014:2011) · màu xanh |
| Nhiệt độ làm việc | −10 °C ~ 120 °C |
Kích thước DN50 (mm)
| PN10 | PN16 | PN20 | PN25 | |
|---|---|---|---|---|
| Đường kính tâm lỗ bích K | 125 | 125 | 121 | 125 |
| Số lỗ – đường kính lỗ n-Ød | 4-Ø19 | 4-Ø19 | 4-Ø19 | 4-Ø19 |
| Dày mặt bích C | PN10/16: 19 | PN20/25: 19 | ||
| Chiều cao H | 280 | |||
Cột chiều dài L của bảng ARCX trong catalogue trùng số với bảng Y lọc YSTX nên trang không đưa vào; cần kích thước lắp đặt đầy đủ, xin bản vẽ của hãng.
Cấu tạo và vật liệu
| Bộ phận | Vật liệu / chức năng | Mã vật liệu |
|---|---|---|
| Thân · nắp · nắp chụp | Gang cầu | ASTM A536 / EN GJS 500-7 |
| Phao | Inox | AISI 304 |
| Nắp phao · ống dẫn hướng | Nhựa | Thương mại |
| Nút lỗ xả | Cao su | EPDM-70 |
| Vòng O-ring | Cao su | NBR |
| Bu lông | Thép carbon | ASTM 1045 |
Cách đọc mã ARCX-0050-16-D2B
- ARCX — van xả khí kép mặt bích
- 0050 — cỡ DN50
- 16 — áp lực PN16
- D2 — gang cầu · B — sơn xanh
Lưu lượng tương ứng ống DN50
| Vận tốc nước trong ống | 1 m/s | 2 m/s | 3 m/s |
|---|---|---|---|
| Lưu lượng (m³/h) | ≈ 7 | ≈ 14 | ≈ 21 |
Tính gần đúng theo đường kính danh nghĩa DN50 — chọn theo tính toán thuỷ lực của hồ sơ thiết kế.
Các cỡ ARCX liền kề
| Cỡ | Giá bán lẻ |
|---|---|
| DN50 ← trang này | 2.039.000đ |
| DN65 | 2.102.000đ |
Sơn xanh hay sơn đỏ?
Hai bản ARCX-0050-16-D2B (xanh) và ARCX-0050-16-D2R (đỏ) cùng kích thước, cùng vật liệu và cùng giá 2.039.000đ. Màu sơn chỉ để nhận diện tuyến ống: đỏ cho hệ chữa cháy, xanh cho cấp nước. Xem bản sơn đỏ: ARCX-0050-16-D2R.
Câu hỏi thường gặp
Van xả khí kép mặt bích DN50 có lắp với bích PN10 được không?
Mã ARCX-0050-16-D2B làm bích PN16. Ở cỡ DN50, bích PN10 có tâm lỗ 125 mm và 4-Ø19, bích PN16 là 125 mm và 4-Ø19 — hai chuẩn trùng số đo nên lắp lẫn được.
Chọn cỡ van xả khí kép theo cỡ ống thế nào?
Catalogue có bảng chọn nhanh theo cỡ cửa vào: cửa vào DN50 — lỗ ra 75 mm, lỗ xả nhỏ 1,6 mm, lưu lượng tối đa 1.360 m³/h; DN80 — 95 mm, 2 mm, 4.160 m³/h; DN100 — 130 mm, 2,5 mm, 8.500 m³/h; DN150 — 170 mm, 3 mm, 19.100 m³/h; DN200 — 230 mm, 4 mm, 33.400 m³/h; DN300 — 330 mm, 4 mm, 76.300 m³/h. Chọn theo tính toán thuỷ lực của tuyến ống.
Làm việc ở nhiệt độ bao nhiêu?
Theo catalogue ShinYi 2025, dòng ARCX làm việc từ −10 °C đến 120 °C.
Giá van xả khí kép mặt bích DN50 ShinYi bao nhiêu?
Giá bán lẻ trên web là 2.039.000đ. Mua số lượng cho công trình, gọi 0866.644.114 để báo giá kèm VAT.
Xem thêm van xả – an toàn đang bán tại Thietbi114.
Gọi 0866.644.114 hoặc nhắn Zalo để báo giá theo số lượng, có VAT, giao 64 tỉnh. — Đội kỹ thuật PCCC Thietbi114
| DN | DN50 |
|---|
