Van an toàn DN500 H500-0500-16-D2R – ShinYi

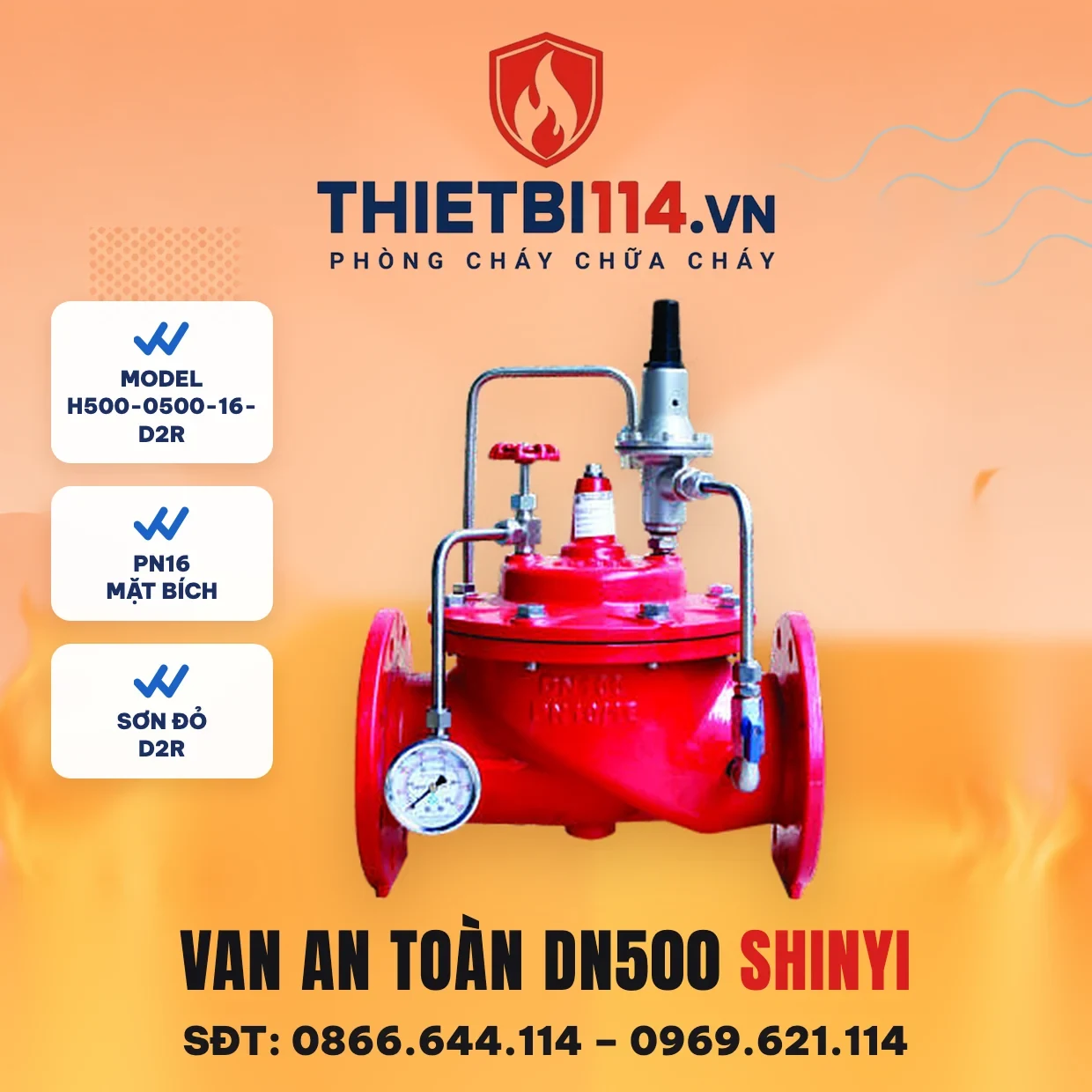

Van an toàn DN500 ShinYi — model H500-0500-16-D2R (pressure relief valve) là van thuỷ lực thân gang cầu sơn đỏ, kết nối mặt bích PN16, làm việc bằng chính áp lực nước qua cụm pilot. Van an toàn H500 (catalogue gọi là van xả áp — pressure relief valve) tự mở xả khi áp lực trong đường ống vượt ngưỡng cài đặt trên pilot, rồi đóng lại khi áp trở về bình thường — bảo vệ bơm, đường ống và phụ kiện khỏi quá áp.

Thông số kỹ thuật H500-0500-16-D2R

(Theo Catalogue SHINYI 2025, trang 59, 60, 70 và 71)

Mã sản phẩm	H500-0500-16-D2R
Nhà sản xuất	Công ty Cổ phần Van Shin Yi — KCN Sông Mây, Đồng Nai
Loại van	Van an toàn (pressure relief valve) — dòng van thuỷ lực H100–H600
Cỡ van	DN500
Mặt bích	PN16 (mã -16) · dòng H có PN10, PN16, PN25, JIS 10K/16K/20K, ANSI 150LB
Thân van	Gang cầu ASTM A536 / EN GJS 500-7
Màng van	Cao su EPDM gia cường vải nylon
Sơn phủ	Epoxy dạng bột, dày 250–300 µm, theo JIS K 5551:2002 (TCVN 9014:2011) · màu đỏ
Nhiệt độ làm việc	−10 °C ~ 120 °C
Môi chất	Hệ thống nước
Tiêu chuẩn thiết kế	BS EN 1074-5 · BS 5163-2
Khoảng cách 2 mặt bích	BS EN 558-1 Table 1 Series 1 · ISO 5752 Table 1 Series 1
Tiêu chuẩn mặt bích	DIN 2632 · ISO 7005-2 · BS 4504 (PN10–25) · JIS B2220 · ASME B16.42

Kích thước lắp đặt DN500 (mm)

Chiều dài L (mặt bích – mặt bích)	1250
	PN10	PN16	PN20	PN25
Đường kính tâm lỗ bích K	620	650	635	660
Số lỗ – đường kính lỗ n-Ød	20-Ø26	20-Ø34	20-Ø33	20-Ø37
Dày mặt bích C	PN10/16: 28		PN20/25: 37
Chiều cao H	1080

Trang này là mã -16 nên lấy cột PN16 để đối chiếu bích đối ứng: tâm lỗ 650 mm, 20-Ø34. Nếu tuyến ống dùng bích PN10 hoặc PN25, đối chiếu cột tương ứng và đặt đúng mã theo áp lực của thiết kế.

Vật liệu thân van

Bộ phận	Vật liệu	Mã vật liệu
Thân van · tấm dưới · tấm trên · nắp van	Gang cầu	ASTM A536 / EN GJS 500-7
Đế van	Thép không gỉ	ASTM A182 F304
Màng van	Cao su + vải nylon	EPDM + Nylon
Trục · lò xo · dẫn hướng trục	Thép không gỉ	ASTM A182 F304
Gioăng · vòng O-ring	Cao su	NBR
Bu lông · đai ốc · long đen	Thép không gỉ	A193 B8 · A194 Gr.8 · ASTM A182 F304

Cụm điều khiển H500

Bộ phận	Vật liệu	Mã vật liệu
Đồng hồ áp suất	Hàng thương mại	—
Van kim	Thép không gỉ	ASTM A182 F304
Pilot xả áp	Thép không gỉ	ASTM A182 F304

Sơ đồ lắp đặt theo hãng

1. Ống cấp nước chính
2. Van cổng — cô lập khi bảo trì
3. Van Y lọc — chặn cặn trước khi vào van
4. Thân van chính H500
5. Đồng hồ áp suất
6. Van kim
7. Pilot xả áp

Lọc Y đặt trước van là điều kiện để van làm việc ổn định: đường dẫn nước qua pilot và van kim rất nhỏ, cặn trong ống chui vào sẽ làm van đáp ứng sai hoặc không đóng kín.

Cách đọc mã H500-0500-16-D2R

• H500 — van an toàn (pressure relief valve)
• 0500 — cỡ DN500
• 16 — mặt bích PN16 (10 = PN10, 25 = PN25, 1K = JIS 10K, A1 = ANSI 150LB)
• D2 — thân gang cầu · R — sơn đỏ

Lưu lượng tương ứng ống DN500

Vận tốc nước trong ống	1 m/s	2 m/s	3 m/s
Lưu lượng (m³/h)	≈ 707	≈ 1.414	≈ 2.121

Tính gần đúng theo đường kính danh nghĩa DN500 để hình dung cỡ van — chọn van theo tính toán thuỷ lực của hồ sơ thiết kế.

H500 và H600 khác nhau thế nào?

Cùng cỡ DN500, van an toàn H500 và van chống va H600 có cùng chiều dài L 1250 mm và cùng mặt bích; chiều cao H500 là 1080 mm, H600 là 1080 mm do cụm điều khiển khác nhau. Hai van lắp được trên cùng khoảng ống, nhưng chức năng khác hẳn — chọn theo yêu cầu của hồ sơ thiết kế.

Các cỡ H500 sơn đỏ liền kề

Cỡ	L (mm)	H (mm)	Giá bán lẻ
DN450	—	—	264.487.000đ
DN500 ← trang này	1250	1080	366.483.500đ
DN600	1450	1260	467.577.500đ

Sơn xanh hay sơn đỏ?

Hai bản H500-0500-16-D2B (xanh) và H500-0500-16-D2R (đỏ) cùng kích thước, cùng vật liệu và cùng giá 366.483.500đ. Màu sơn chỉ để nhận diện tuyến ống: đỏ cho hệ chữa cháy, xanh cho cấp nước. Xem bản sơn xanh: H500-0500-16-D2B.

Câu hỏi thường gặp

Van an toàn H500 DN500 có lắp với mặt bích PN10 được không?

Mã H500-0500-16-D2R làm bích PN16. Ở cỡ DN500, bích PN10 có tâm lỗ 620 mm và 20-Ø26, bích PN16 là 650 mm và 20-Ø34 — hai chuẩn khác nhau nên phải đặt đúng mã theo bích đối ứng.

Van an toàn H500 xả ở áp lực bao nhiêu?

Áp lực mở xả do pilot xả áp quyết định và được cài theo yêu cầu của hệ thống; catalogue không in một giá trị cố định. Khi đặt hàng, báo áp làm việc và áp cần xả để cài đặt.

Van làm việc ở nhiệt độ và môi chất nào?

Theo catalogue ShinYi 2025, dòng van thuỷ lực H100–H600 làm việc từ −10 °C đến 120 °C, dùng cho hệ thống nước.

Giá van an toàn DN500 ShinYi bao nhiêu?

Giá bán lẻ trên web là 366.483.500đ, bản sơn xanh và sơn đỏ cùng giá. Mua số lượng cho công trình, gọi 0866.644.114 để báo giá kèm VAT.
