Trụ cấp nước PCCC không đế DN100 FHDH-0100-16-D2R – ShinYi

Trụ cấp nước PCCC không đế DN100 ShinYi — model FHDH-0100-16-D2R (fire hydrant, kiểu H — trụ không có co 90°) lắp dọc đường phố hoặc trong khuôn viên công trình để lực lượng chữa cháy lấy nước. Thân gang cầu, sơn epoxy cả trong lẫn ngoài, chống tia cực tím, không phai màu và gỉ sét.

Thông số kỹ thuật FHDH-0100-16-D2R

(Theo Catalogue SHINYI 2025, trang 84–87; giá và dải cỡ đối chiếu Bảng giá tổng hợp ShinYi 2026)

Mã sản phẩm	FHDH-0100-16-D2R
Nhà sản xuất	Công ty Cổ phần Van Shin Yi — KCN Sông Mây, Đồng Nai
Cỡ	DN100
Tiêu chuẩn thiết kế	TCVN 5739-2023 · TCVN 6379-1998 · TCVN 6379-2024
Kiểu kết nối	Mặt bích BS 4504 · DIN 2632 · DIN 2633 (PN10, PN16)
Áp suất làm việc	16 bar
Lưu lượng dòng chảy tối đa	28 l/s
Gioăng cao su	ISO 4633:2015
Sơn phủ	Epoxy dạng bột, JIS K 5551:2002 (TCVN 9014:2011), dày 250–300 µm · màu đỏ
Nhiệt độ làm việc	−10 °C ~ 120 °C
Môi chất	Hệ thống PCCC
Họng	2 họng nhỏ ĐRN-65 / ĐRN-80 · 1 họng lớn ĐRN-125

Kích thước DN100 (mm)

Đường kính bích D	220
Tâm lỗ bích K	180
n-Ød	8-Ø19
h1	660
h2	315
d1 (ĐRN-65 / ĐRN-80)	57 / 69
d2 (ĐRN-125)	110

Kích thước bích, h1, h2 và họng theo bảng trụ FHD trong catalogue trang 87 (bảng in chung mã FHDF, TCVN 6379-1998). Kiểu H không có co 90° nên chiều cao tổng khác bản FHDF — xác nhận theo cao độ ống khi thiết kế.

Vật liệu các bộ phận

Bộ phận	Vật liệu	Mã vật liệu
Kiềng bầu trụ, bầu trụ, thân trụ trên	Gang cầu	ASTM A536 / EN GJS 500-7
Lá van trụ	Gang cầu + EPDM70	ASTM A536 + EPDM70
Ty trụ dài, bu lông, đai ốc, tem	Inox 304/316	ASTM A182 F304/316
Đồng lá van, bạc chặn	Đồng	ASTM B824 / B584
Đầu nối, nắp họng 65 và 150	Gang cầu	ASTM A536 / EN GJS 500-7
Roong, O-ring, đệm	Cao su	EPDM70

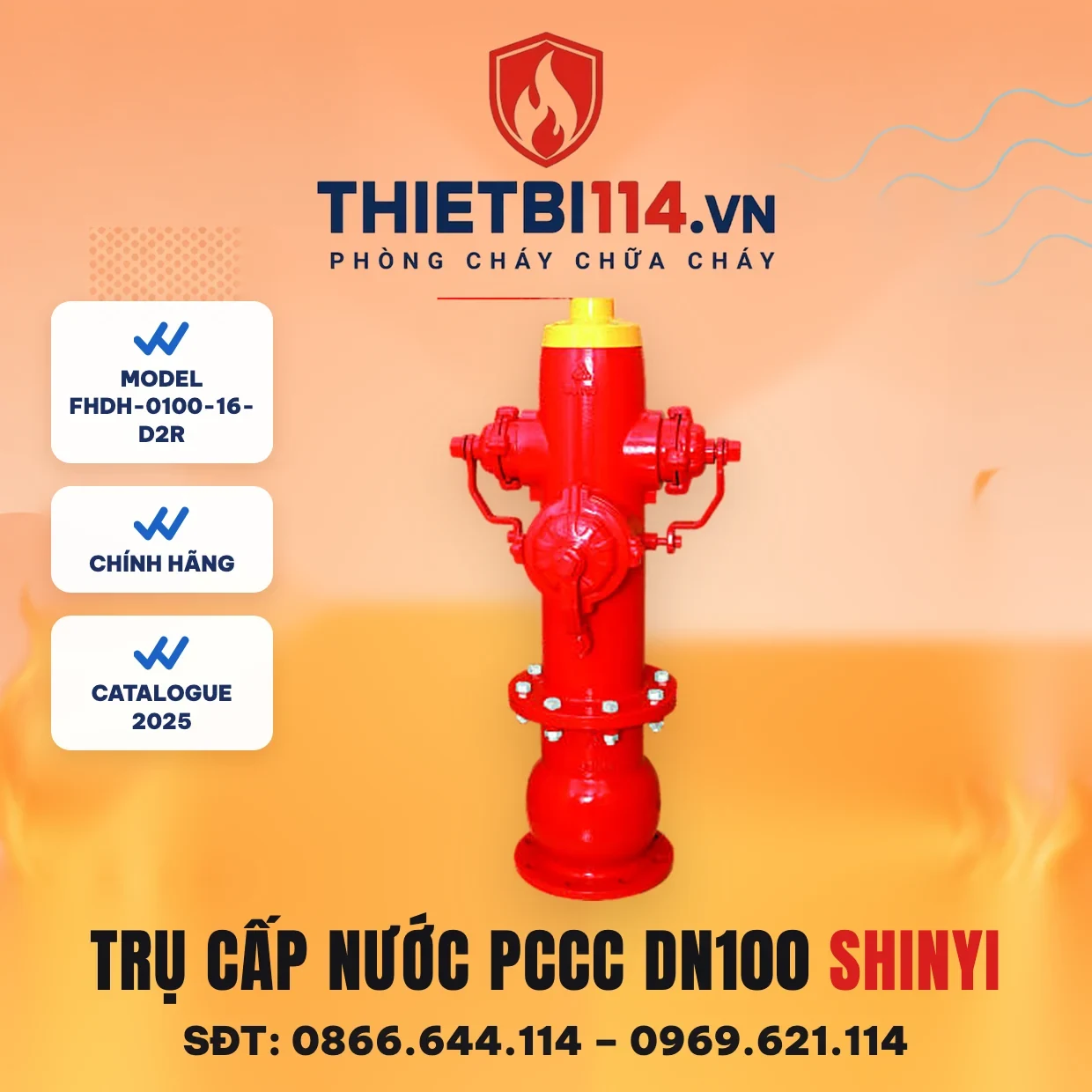

Ảnh bìa: ảnh trụ trong catalogue ShinYi trang 84.

Trụ FHDH khác FHDF thế nào?

Theo bảng đặt hàng trang 87, chữ cái sau FHD là kiểu trụ: H — trụ không có co 90°, nối thẳng với ống đứng dưới đất; F — trụ có co 90° ở chân để nối với ống cấp nằm ngang. Phần thân trên mặt đất, ba họng và vật liệu hai kiểu giống nhau; chọn theo cách đi ống cấp nước tại vị trí đặt trụ.

Các mã cùng dòng trên web

Cỡ	Mã	Giá bán lẻ
DN100 ← trang này	FHDH-0100-16-D2R	11.513.000đ
DN125	FHDH-0125-16-D2R	12.046.500đ
DN150	FHDH-0150-16-D2R	12.313.500đ

Câu hỏi thường gặp

Trụ cấp nước FHDH có mấy họng?

Ba họng: hai họng nhỏ ĐRN-65 hoặc ĐRN-80 (d1 57/69 mm) và một họng lớn ĐRN-125 (d2 110 mm).

Lưu lượng tối đa của trụ FHDH là bao nhiêu?

Catalogue ghi lưu lượng dòng chảy tối đa 28 l/s, áp suất làm việc 16 bar, mặt bích PN10/PN16.

Mã FHDH-0100-16-D2R nghĩa là gì?

FHDH là mã dòng sản phẩm, 0100 là cỡ DN100; các đoạn sau là áp lực và vật liệu/màu theo bảng đặt hàng trong catalogue.

Giá trụ cấp nước pccc không đế DN100 ShinYi bao nhiêu?

Giá bán lẻ trên web là 11.513.000đ. Mua số lượng cho công trình, gọi 0866.644.114 để báo giá kèm VAT.
