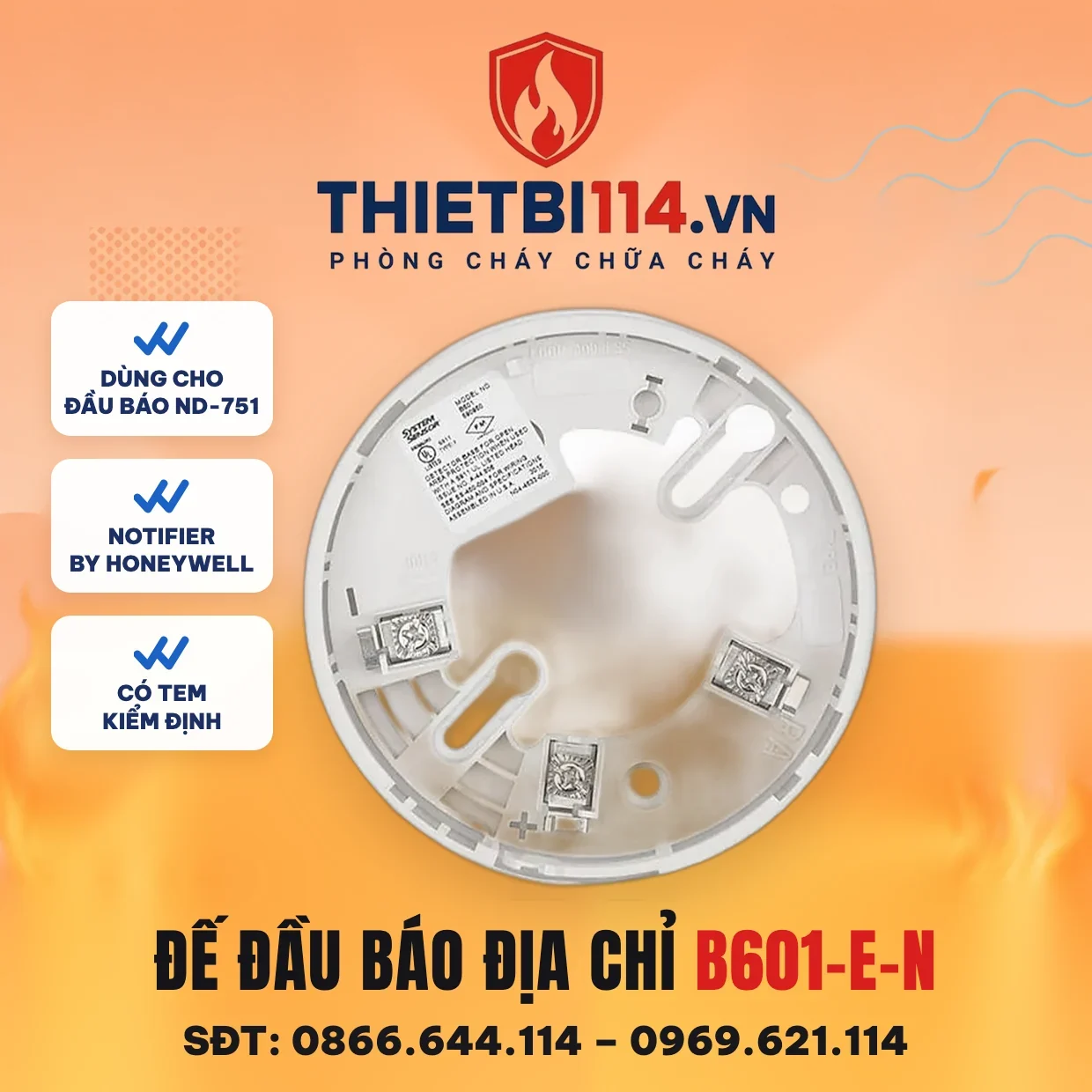

Đế đầu báo tích hợp còi B601-E-N – ảnh Notifier

Đế đầu báo tích hợp còi B601-E-N – Notifier có kiểm định/lưu thông

88.000₫

Đế đầu báo B601-E-N của Notifier by Honeywell: theo tài liệu hãng B601-E là đế tiêu chuẩn hai dây cho đầu báo ND-751P-E và ND-751T-E, có chống tháo; đế còi là mã B601BH/B601CR. Giá một mức 88.000đ đã VAT, có tem kiểm định/lưu thông.

Giá đã gồm VAT, xuất hoá đơn đỏ
Giao toàn quốc, lắp đặt Hà Nội – Phú Thọ
Có tem kiểm định/lưu thông

Mô tả
Đánh giá (0)

Đế đầu báo B601-E-N là đế cắm hai dây cho đầu báo thông minh dòng ND700 (ND-751P-E, ND-751T-E) trên loop SLC của tủ trung tâm Notifier N6000. Tên hàng trong danh mục ghi “đế tích hợp còi”, nhưng theo trang Honeywell và datasheet N-6000, B601-E là “Common Intelligent Detector Base” — đế tiêu chuẩn có chống tháo, không có còi. Đế có còi của hãng là B601BH (≥ 90 dBA @24 V) hoặc B601CR thế hệ mới.

Chúng tôi giữ nguyên tên hàng để khớp bảng giá nhập, nhưng trang này mô tả sản phẩm đúng theo tài liệu hãng. Nếu công trình cần đế có còi, hãy xác nhận mã B601BH/B601CR với bên bán trước khi đặt.

Thông số kỹ thuật

Hạng mục	Thông số
Model	B601-E-N. Thông số theo tài liệu hãng cho model gốc B601-E; bản B601-E-N nhập về dùng chung tài liệu này
Công dụng theo hãng	Đế cắm tiêu chuẩn hai dây cho đầu báo ND-751P-E, ND-751T-E; đầu vít; có chống tháo (Honeywell); datasheet N-6000: “B601-E: Common Intelligent Detector Base”
Còi tích hợp	Không có theo tài liệu hãng. Đế còi của hãng: B601BH — nguồn ngoài 17–32 VDC, 1,0 mA, ≥ 90 dBA @24 V, Ø152 mm, cao 58 mm, 175 g (Honeywell Trung Quốc)
Điện áp	15–32 VDC (theo nhà phân phối)
Dòng chờ	735 µA @24 V ở trạng thái bình thường (theo nhà phân phối)
Dòng báo động	1,5 mA tối đa; LED sáng 3,5 mA (theo nhà phân phối)
Nhiệt độ	-10 ~ 55 °C (theo nhà phân phối)
Độ ẩm	10 ~ 95 % RH
Kích thước	Ø102 mm, cao 15 mm (theo nhà phân phối)
Khối lượng	Hãng chưa công bố
Đầu nối	+IN/OUT và -OUT (sơ đồ datasheet ND-751P-E)
Datasheet riêng B601-E	Hãng chưa công bố
Giá bán lẻ	88.000 đ đã gồm VAT, đơn vị cái

Đế tiêu chuẩn hay đế còi: nói rõ để không mua nhầm

Trong hệ Notifier, ba mã đế dễ lẫn nhau: B601-E là đế tiêu chuẩn cho ND-751P-E/ND-751T-E; B601BH là đế còi cấp nguồn ngoài 17–32 VDC, tiêu thụ 1,0 mA, phát ≥ 90 dBA @24 V, thân Ø152 mm cao 58 mm; B601CR là đế thế hệ mới đi cùng ND-751PM. Tài liệu Honeywell Trung Quốc còn nói rõ: muốn dùng đế còi B601BH thì đầu báo phải là JTY-GD-ND751PM, không phải ND-751P-E.

Vì vậy khi hồ sơ thiết kế ghi “đế còi”, bạn cần hai thứ: mã đế B601BH hoặc B601CR và đầu báo có ngõ điều khiển còi. Mã B601-E-N trên trang này đáp ứng vai trò đế tiêu chuẩn; chúng tôi không khẳng định đế có còi.

Đấu dây và chống tháo trên B601-E

Đế có hai cực +IN/OUT và -OUT theo sơ đồ trong datasheet ND-751P-E: dây dương loop vào và ra chung một cực, dây âm vào cực còn lại; loop liên tục qua đế nên rút đầu báo không làm gián đoạn thiết bị phía sau. Trang Honeywell ghi đế có tính năng chống tháo đầu báo (tamper-resistant), thích hợp hành lang, trường học và khu công cộng.

Với các bộ đầu báo thường bán kèm đế như đầu báo khói Changder 24V kèm đế, đế có sẵn và không cần chọn; hệ Notifier bán rời đế nên phải đặt đúng mã theo đầu báo.

Lắp đặt và kích thước

Đế tròn Ø102 mm, cao 15 mm theo nhà phân phối, bắt lên hộp âm hoặc trần bằng vít qua các lỗ có sẵn. Lắp đế trước, cắm đầu báo sau khi hoàn thiện trần để buồng quang không bị bụi thi công. Khi cần cảnh báo tại chỗ mà không dùng đế còi, một cách khác là lắp đèn báo phòng ngoài cửa như đèn báo vị trí Hochiki TL-14D, điều khiển qua ngõ ra tủ hoặc module.

Lưu ý về ảnh và nguồn thông số

Trang B601-E của Honeywell dùng lại ảnh đế B501 của System Sensor (nhãn ghi B501), nên ảnh trên mạng không phải ảnh B601-E thật; khi cần đối chiếu, hãy yêu cầu ảnh chụp lô hàng thực tế trước khi đặt. Hãng chưa công bố datasheet riêng cho B601-E, nên các số về dòng, nhiệt độ và kích thước trên bảng lấy từ nhà phân phối và được ghi chú nguồn rõ ràng.

Xem toàn bộ hệ N6000

Linh kiện này là một phần của hệ báo cháy địa chỉ Notifier N6000 lắp theo bộ. Cách ghép tủ, chia loop và chọn thiết bị cho từng công trình được trình bày trong bài tổng quan hệ thống báo cháy địa chỉ Notifier N6000.

Câu hỏi thường gặp

B601-E-N có còi tích hợp không?

Theo tài liệu hãng, B601-E là đế tiêu chuẩn không có còi. Đế còi của Notifier là B601BH (≥ 90 dBA @24 V) hoặc B601CR; hãy xác nhận mã này với bên bán nếu bạn cần đế có còi.
