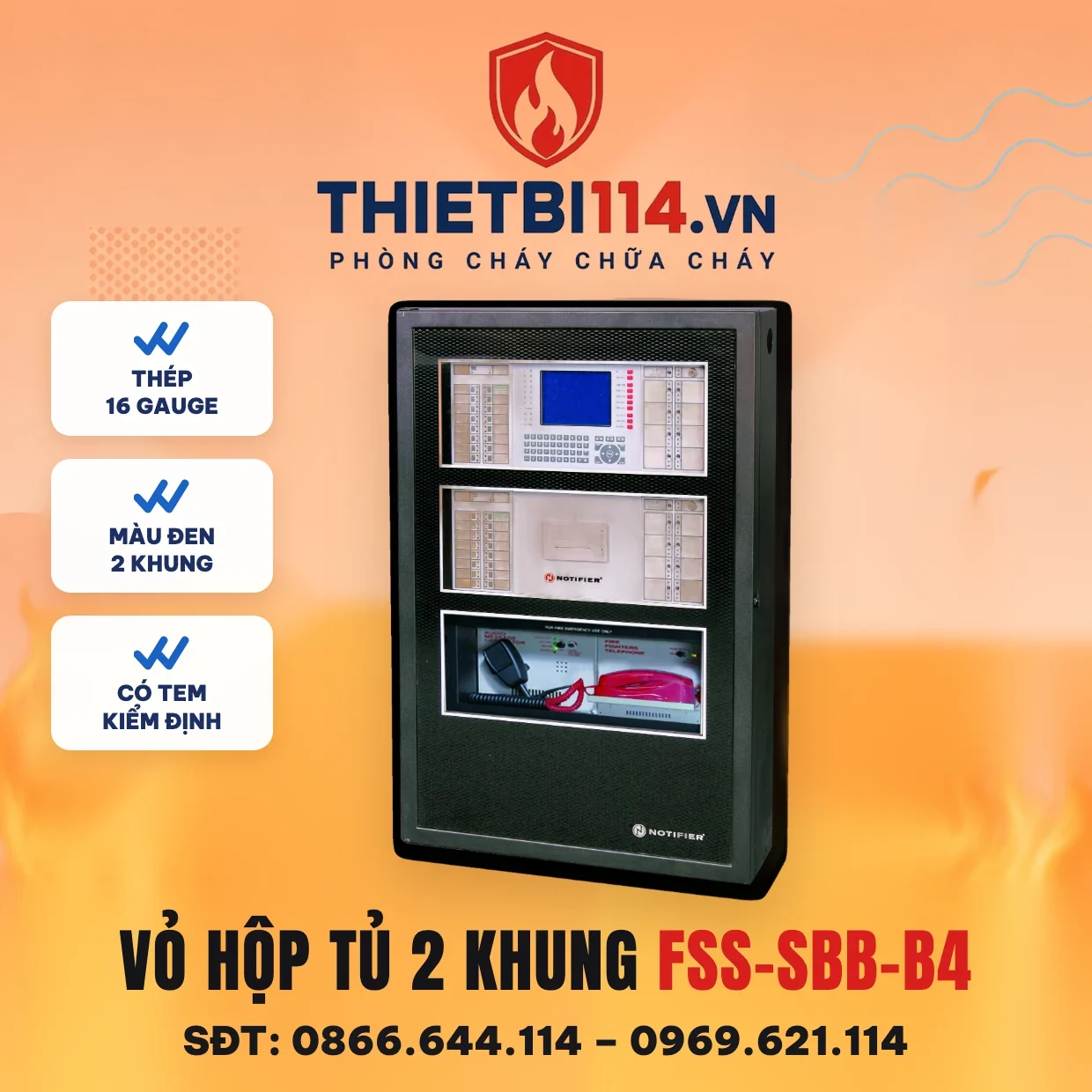

Vỏ hộp tủ 2 khung FSS-SBB-B4 – Notifier có kiểm định/lưu thông

Vỏ hộp tủ 2 khung FSS-SBB-B4 là hộp lưng (backbox) cỡ B của dòng tủ CAB-4, dùng làm vỏ cho tủ trung tâm báo cháy Notifier N-6000. Vỏ chứa 2 khung gá module cùng ngăn ắc quy ở đáy, làm bằng thép 16 gauge sơn đen, có lỗ đột sẵn để luồn ống. Toàn bộ bo CPU, card loop, card mạng và bộ nguồn của tủ N6000 được lắp vào vỏ này, phía trước đóng bằng cửa FSS-DR-B4 mua riêng.

Bài này mô tả kết cấu vỏ, cách lắp nổi hoặc lắp âm tường, các chứng nhận hãng công bố và những số liệu kích thước mà datasheet không ghi trực tiếp.

Thông số kỹ thuật

Hạng mục	Thông số
Model	FSS-SBB-B4 (Honeywell: SBB-B4)
Chức năng	Hộp lưng 2 hàng (cỡ B) của tủ CAB-4, chứa 2 khung gá module và ngăn ắc quy
Vật liệu	Thép 16 gauge, khoảng 1,5 mm
Màu	Đen (bản SBB-B4R màu đỏ)
Khối lượng	26,88 lb, khoảng 12,2 kg
Kích thước	Hãng chưa công bố số trực tiếp; khung viền TR-B4 lắp âm có lỗ mở 24,062 × 28,562 in (khoảng 61,1 × 72,5 cm)
Đặc điểm cơ khí	Nhiều lỗ đột luồn ống; bản lề cửa chọn trái hoặc phải tại công trường
Chống rung địa chấn	Có chứng nhận khi dùng bộ SEISKIT-CAB
Chứng nhận	UL S635, ULC S635, FM, MEA, CSFM, FDNY
Tài liệu biến thể	Thông số theo tài liệu hãng cho model gốc SBB-B4; bản FSS-SBB-B4 nhập về dùng chung tài liệu này
Giá bán lẻ	8.472.000 đ đã gồm VAT, một mức giá

Kết cấu vỏ cỡ B và những gì lắp bên trong

Dòng CAB-4 của Notifier có nhiều cỡ vỏ; cỡ B là vỏ 2 hàng, đủ cho một bộ tủ N6000 phổ biến: hàng trên lắp bo CPU-6000D với màn hình, hàng giữa lắp khung FSS-CHS-4L với card LCM-2 và NIC-EC, ngăn đáy đặt bộ nguồn MPS-350W và 2 ắc quy 12 V dung tích tới 26 AH. Datasheet ghi vỏ chứa 2 khung cộng ngăn ắc quy, tương ứng tối đa 8 vị trí module.

Vỏ làm bằng thép 16 gauge (khoảng 1,5 mm), sơn đen, nặng khoảng 12,2 kg khi chưa lắp thiết bị. Thành vỏ có nhiều lỗ đột để chọn vị trí luồn ống dây loop, dây lưới và dây mạng, tách riêng dây điện lực và dây tín hiệu.

Lắp nổi hay lắp âm tường

Vỏ lắp nổi trực tiếp lên tường bằng bu lông qua lỗ có sẵn ở lưng vỏ; đây là cách phổ biến ở phòng kỹ thuật và phòng bảo vệ. Khi cần lắp âm tường cho sảnh hoặc hành lang, datasheet CAB-4 dùng khung viền TR-B4 để che mép hốc tường; lỗ mở của khung viền là 24,062 × 28,562 in, tức khoảng 61,1 × 72,5 cm, nên hốc tường phải để lớn hơn số này. Bản lề cửa có thể chọn mở trái hoặc phải ngay tại công trường tùy vị trí đặt tủ.

Với công trình có yêu cầu chống rung, vỏ có chứng nhận địa chấn khi lắp kèm bộ phụ kiện SEISKIT-CAB của hãng.

Chứng nhận và ý nghĩa với hồ sơ

Datasheet CAB-4 công bố vỏ đạt UL S635 và ULC S635 (tiêu chuẩn vỏ tủ báo cháy), cùng các chấp thuận FM, MEA, CSFM và FDNY. Đây là chứng nhận cho phần vỏ tủ; bo CPU N-6000 có chứng nhận CCCF riêng. Khi lập hồ sơ nghiệm thu, kèm datasheet vỏ và tem kiểm định/lưu thông của bộ tủ để đơn vị kiểm tra đối chiếu. Vỏ kín và cửa có khóa cũng là điều kiện để tủ được chấp nhận là thiết bị trung tâm đúng cấu hình hãng.

Chọn cỡ vỏ và những linh kiện đi kèm

Cỡ B phù hợp tủ 2 đến 8 loop có hoặc không có card mạng, và tủ 16 loop không card mạng (8 card LCM-2 kín 2 khung). Tủ 16 loop có NIC-EC hoặc thêm module hiển thị trong tủ cần cỡ vỏ lớn hơn (hãng có cỡ A đến D), hãy hỏi kỹ thuật trước khi đặt. Vỏ không kèm cửa, khung, tấm ốp; các mã đi cùng gồm FSS-DR-B4, FSS-CHS-4L, FSS-DP-DISP, FSS-DP-1, FSS-BP-4 và FSS-BMP-1. Nếu bạn đang dùng tủ thường như tủ trung tâm báo cháy 10 kênh Horing và nâng cấp lên địa chỉ, toàn bộ vỏ cũ không dùng lại được vì khác kích thước gá.

Dây tín hiệu ra tổ hợp chuông đèn nút ấn ở tầng có thể tham khảo cách bố trí tại tổ hợp chuông đèn nút ấn báo cháy, nhưng với N6000 các thiết bị này phải là loại địa chỉ hoặc qua module điều khiển.

Xem toàn bộ hệ N6000

Linh kiện này là một phần của hệ báo cháy địa chỉ Notifier N6000 lắp theo bộ. Cách ghép tủ, chia loop và chọn thiết bị cho từng công trình được trình bày trong bài tổng quan hệ thống báo cháy địa chỉ Notifier N6000.

Câu hỏi thường gặp

Vỏ FSS-SBB-B4 chứa được bao nhiêu khung?

2 khung FSS-CHS-4L (tối đa 8 module) cộng ngăn ắc quy ở đáy, theo datasheet tủ CAB-4.

Vỏ làm bằng vật liệu gì, nặng bao nhiêu?

Thép 16 gauge khoảng 1,5 mm, sơn đen, nặng 26,88 lb tương đương khoảng 12,2 kg.

Kích thước vỏ là bao nhiêu?

Hãng chưa công bố số trực tiếp; khung viền TR-B4 cho lắp âm có lỗ mở khoảng 61,1 × 72,5 cm, dùng làm cơ sở chừa hốc tường.

Vỏ có kèm cửa tủ không?

Không. Cửa FSS-DR-B4 là mã hàng riêng, cùng với khung gá và các tấm ốp.

Vỏ có lắp âm tường được không?

Được, kết hợp khung viền TR-B4 theo datasheet CAB-4; lắp nổi thì bắt trực tiếp qua lỗ ở lưng vỏ.

Thông tin liên hệ

Thietbi114 cấp vỏ FSS-SBB-B4 cùng cửa, khung và tấm ốp thành bộ hoàn chỉnh cho tủ N6000, bán theo dự án với một mức giá, hàng có tem kiểm định/lưu thông. Gọi 0866.644.114 để xác nhận cỡ vỏ phù hợp số loop của công trình.

Nội dung do Đội ngũ kỹ thuật Thietbi114 biên soạn theo tài liệu Notifier.
