Van xả tràn DN65 DGVX-0065-16-D2R – ShinYi

17.323.000₫

Van xả tràn (deluge valve) DN65 — mở đồng loạt cấp nước cho hệ tràn ngập/drencher khi nhận tín hiệu kích hoạt, dùng cho khu nguy cơ cháy lan nhanh (kho, trạm biến áp, hầm), model DGVX-0065-16-D2R, hãng ShinYi, màu đỏ. Chọn đúng DN65 và chuẩn kết nối theo hồ sơ thiết kế. Giao 64 tỉnh, xuất VAT.

Giá đã gồm VAT, xuất hoá đơn đỏ
Giao toàn quốc, lắp đặt Hà Nội – Phú Thọ

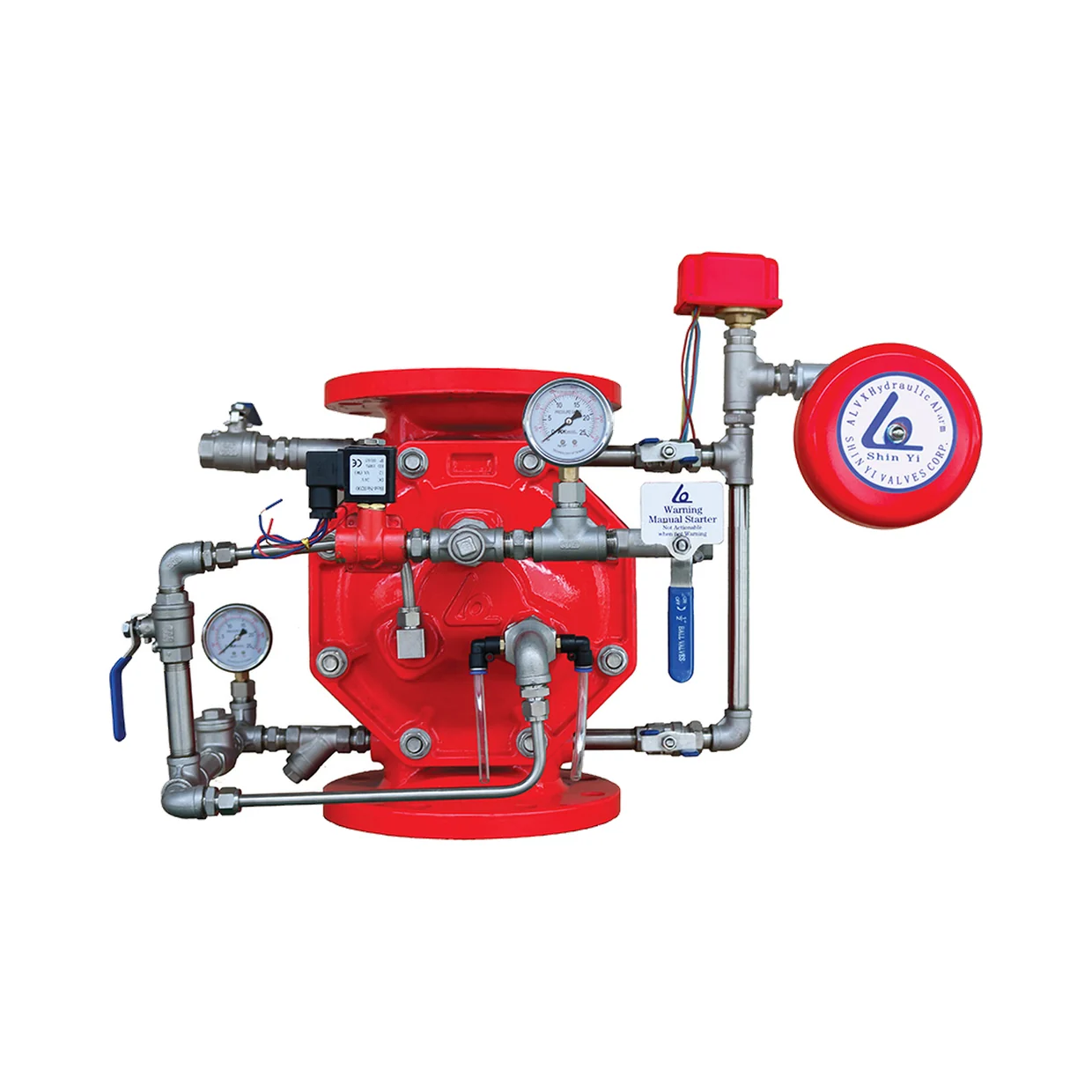

Van xả tràn DN65 ShinYi — model DGVX-0065-16-D2R (deluge valve — catalogue ShinYi gọi là van tràn ngập) là cụm van dùng cho hệ chữa cháy xả tràn: khi có cháy, đầu báo gửi tín hiệu về tủ trung tâm để kích hoạt van điện từ; van điện từ mở làm mất áp suất khoá của van chính, van mở cho nước tới các đầu phun hở (drencher) và thiết bị chữa cháy khác. Thân gang cầu sơn đỏ, mã -16 ứng với PN16.

Thông số kỹ thuật DGVX-0065-16-D2R

(Theo Catalogue SHINYI 2025, trang 106–107)

Mã sản phẩm	DGVX-0065-16-D2R
Nhà sản xuất	Công ty Cổ phần Van Shin Yi — KCN Sông Mây, Đồng Nai
Cỡ	DN65
Áp lực	PN16 (mã -16)
Kiểu van	Cụm van xả tràn (deluge), mặt bích
Tiêu chuẩn thiết kế	ISO 6182-2 · FM Class 1041 · TCVN 6305-5 · GB 50974 / BS EN 1074-5
Tiêu chuẩn mặt bích	BS 4504 · ISO 7005-2 · DIN 2632 · DIN 2633 (PN10, PN16) · JIS B2220 10K/16K · ASME B16.42 150LB
Áp suất làm việc	16 bar
Môi chất	Hệ thống PCCC
Sơn phủ	Epoxy dạng bột, dày 250–300 µm, theo JIS K 5551:2002 (TCVN 9014:2011) · màu đỏ
Nhiệt độ làm việc	−10 °C ~ 120 °C

Kích thước DN65 (mm)

Chiều rộng cụm W*	470
Chiều cao cụm H2*	428
Chiều cao thân H1	290
Tâm lỗ bích K (PN10 / PN16)	125 / 125
Số lỗ – đường kính lỗ (PN10 / PN16)	4-Ø19 / 4-Ø19
Dày mặt bích C	19

W*, H2*: kích thước tham khảo theo catalogue.

Cấu tạo và vật liệu

Bộ phận	Vật liệu / chức năng	Mã vật liệu
Van chính	Gang cầu sơn đỏ	—
Van điện từ	Kích hoạt từ tủ trung tâm	—
Chuông báo áp lực · công tắc áp lực	Báo động	—
Van một chiều · Y lọc	Phụ kiện cụm van	—
Van bi · đồng hồ áp suất	Phụ kiện cụm van	—

Cách đọc mã DGVX-0065-16-D2R

DGVX — van xả tràn
0065 — cỡ DN65
16 — áp lực PN16
D2 — gang cầu · R — sơn đỏ

Lưu lượng tương ứng ống DN65

Vận tốc nước trong ống	1 m/s	2 m/s	3 m/s
Lưu lượng (m³/h)	≈ 12	≈ 24	≈ 36

Tính gần đúng theo đường kính danh nghĩa DN65 — chọn theo tính toán thuỷ lực của hồ sơ thiết kế.

Các cỡ DGVX liền kề

Cỡ	Giá bán lẻ
DN65 ← trang này	17.323.000đ
DN80	18.711.500đ

Câu hỏi thường gặp

Van xả tràn DN65 có lắp với bích PN10 được không?

Mã DGVX-0065-16-D2R làm bích PN16. Ở cỡ DN65, bích PN10 có tâm lỗ 125 mm và 4-Ø19, bích PN16 là 125 mm và 4-Ø19 — hai chuẩn trùng số đo nên lắp lẫn được.

Van xả tràn DGVX khác van báo động ALVX thế nào?

Van báo động ALVX dùng cho hệ sprinkler ướt, tự báo khi đầu phun kín vỡ và nước chảy. Van xả tràn DGVX dùng cho hệ đầu phun hở: van chính chỉ mở khi van điện từ được tủ trung tâm kích hoạt theo tín hiệu đầu báo, cấp nước đồng thời cho toàn bộ đầu phun của khu vực.

Làm việc ở nhiệt độ bao nhiêu?

Theo catalogue ShinYi 2025, dòng DGVX làm việc từ −10 °C đến 120 °C.

Giá van xả tràn DN65 ShinYi bao nhiêu?

Giá bán lẻ trên web là 17.323.000đ. Mua số lượng cho công trình, gọi 0866.644.114 để báo giá kèm VAT.

Xem thêm van xả – an toàn đang bán tại Thietbi114.

Gọi 0866.644.114 hoặc nhắn Zalo để báo giá theo số lượng, có VAT, giao 64 tỉnh. — Đội kỹ thuật PCCC Thietbi114

DN	DN65
