Van xả khí kép mặt bích DN65 ShinYi — model ARCX-0065-16-D2R (dual air release valve) có 3 chức năng: xả khí lớn khi nạp đầy đường ống, xả khí nhỏ khi đường ống đang có áp, và hút khí lớn khi tháo nước khỏi ống — chống chân không làm bẹp ống. Thân gang cầu sơn đỏ, mã -16 ứng với PN16.

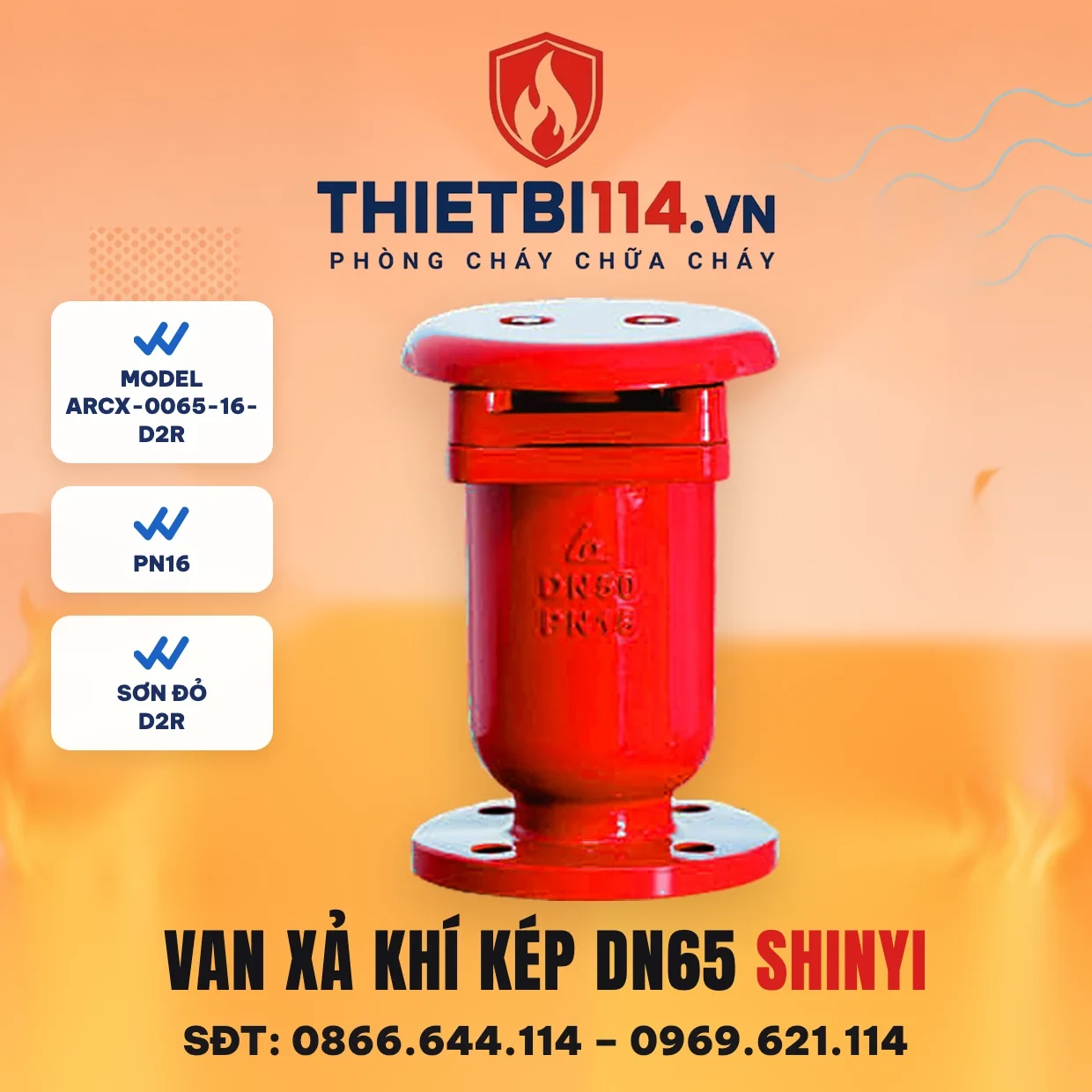

Ảnh bìa minh hoạ màu sơn đỏ: đổi màu từ ảnh sản phẩm trong catalogue ShinYi (catalogue in ảnh bản xanh).

Thông số kỹ thuật ARCX-0065-16-D2R

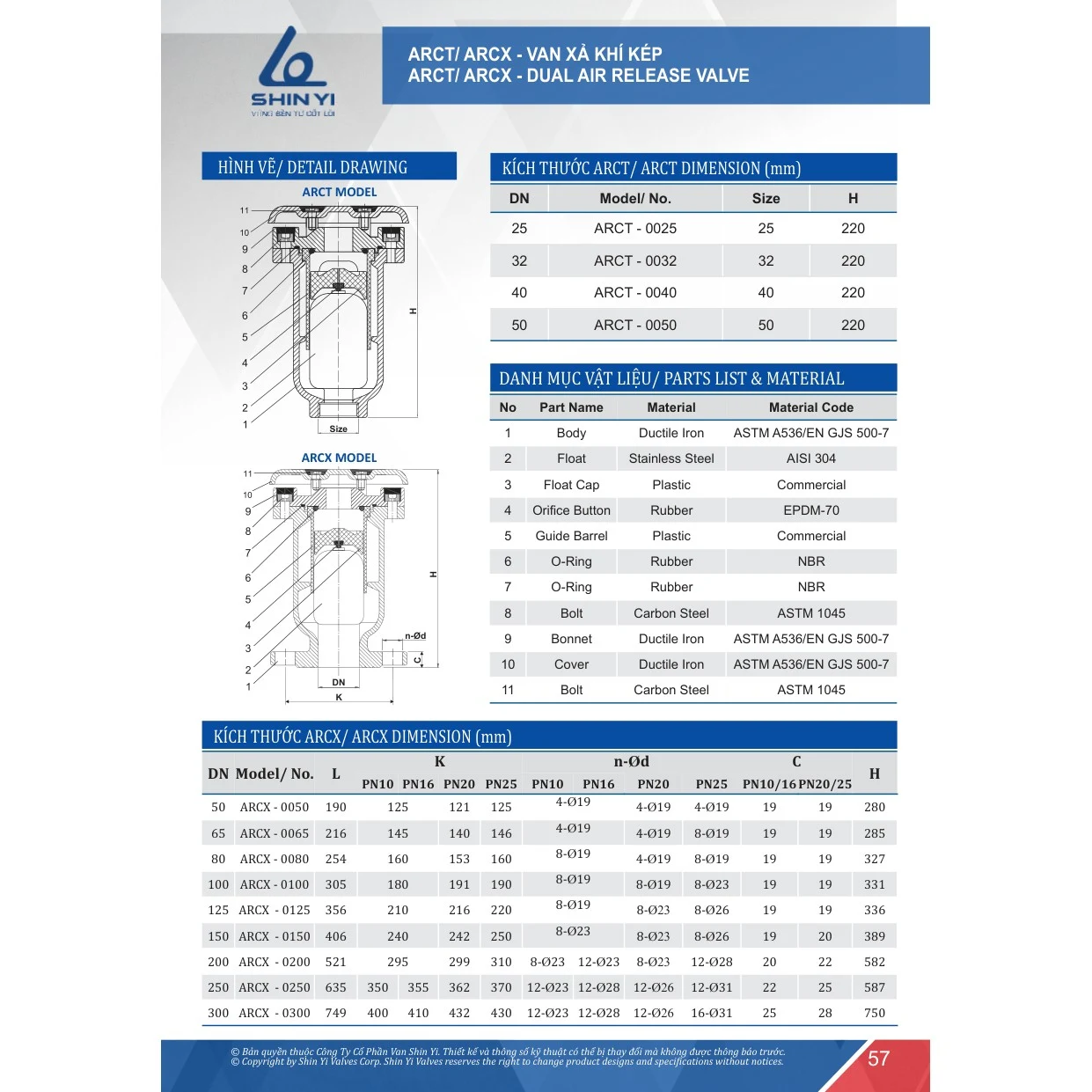

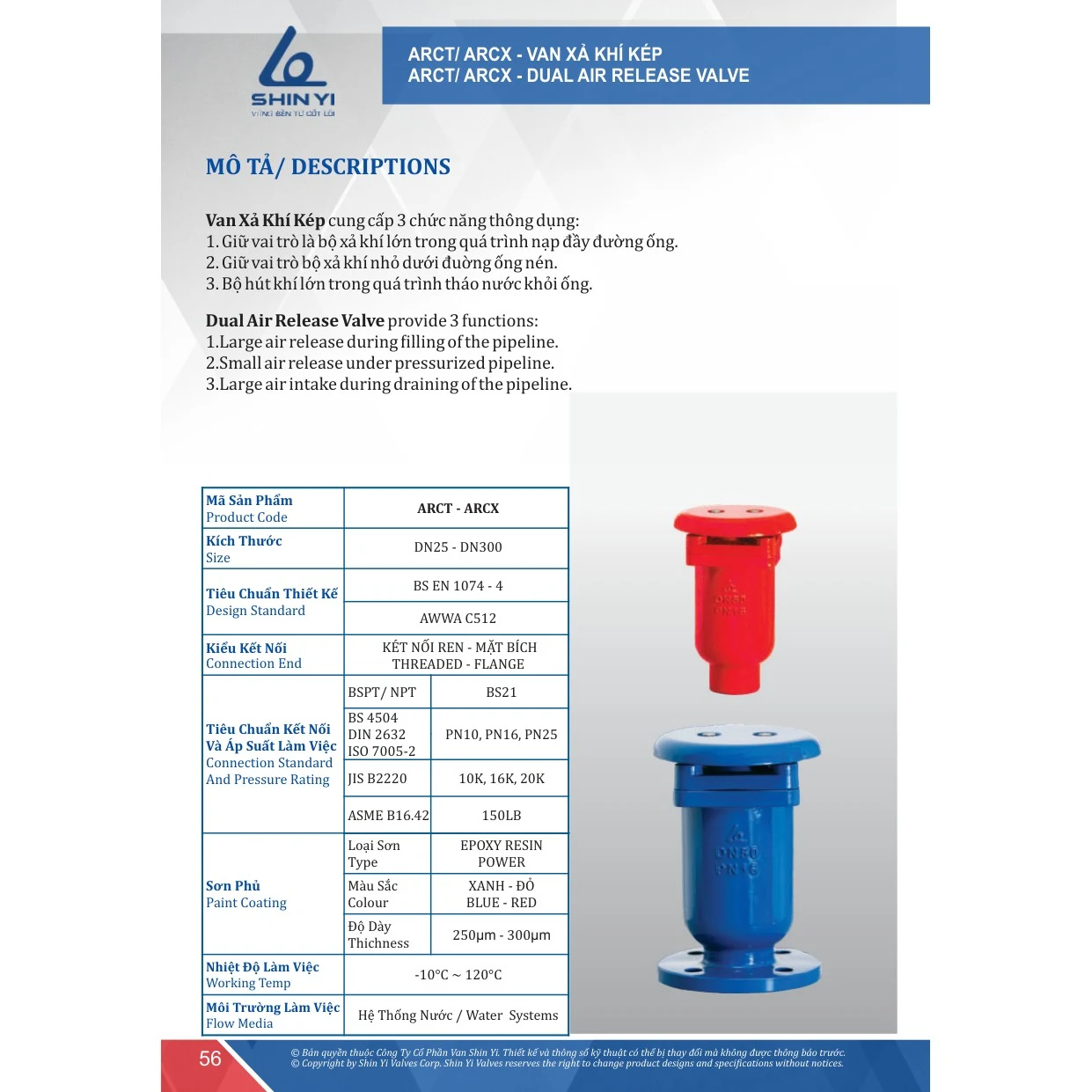

(Theo Catalogue SHINYI 2025, trang 56–58)

Mã sản phẩm	ARCX-0065-16-D2R
Nhà sản xuất	Công ty Cổ phần Van Shin Yi — KCN Sông Mây, Đồng Nai
Cỡ	DN65
Áp lực	PN16 (mã -16)
Kiểu van	Van xả khí kép, kết nối mặt bích
Thân · nắp	Gang cầu ASTM A536 / EN GJS 500-7
Phao	Inox AISI 304
Tiêu chuẩn thiết kế	BS EN 1074-4 · AWWA C512
Tiêu chuẩn mặt bích	ISO 7005-2 · BS 4504 · DIN 2632 (PN10–25) · JIS B2220 10K–20K · ASME B16.42 150LB
Áp suất tối đa	Bản mặt bích DN50–DN300 tới PN25 (bản nối ren ARCT tới PN16)
Môi chất	Hệ thống nước
Sơn phủ	Epoxy dạng bột, dày 250–300 µm, theo JIS K 5551:2002 (TCVN 9014:2011) · màu đỏ
Nhiệt độ làm việc	−10 °C ~ 120 °C

Kích thước DN65 (mm)

	PN10	PN16	PN20	PN25
Đường kính tâm lỗ bích K	145	145	140	146
Số lỗ – đường kính lỗ n-Ød	4-Ø19	4-Ø19	4-Ø19	8-Ø19
Dày mặt bích C	PN10/16: 19		PN20/25: 19
Chiều cao H	285

Cột chiều dài L của bảng ARCX trong catalogue trùng số với bảng Y lọc YSTX nên trang không đưa vào; cần kích thước lắp đặt đầy đủ, xin bản vẽ của hãng.

Cấu tạo và vật liệu

Bộ phận	Vật liệu / chức năng	Mã vật liệu
Thân · nắp · nắp chụp	Gang cầu	ASTM A536 / EN GJS 500-7
Phao	Inox	AISI 304
Nắp phao · ống dẫn hướng	Nhựa	Thương mại
Nút lỗ xả	Cao su	EPDM-70
Vòng O-ring	Cao su	NBR
Bu lông	Thép carbon	ASTM 1045

Cách đọc mã ARCX-0065-16-D2R

• ARCX — van xả khí kép mặt bích
• 0065 — cỡ DN65
• 16 — áp lực PN16
• D2 — gang cầu · R — sơn đỏ

Lưu lượng tương ứng ống DN65

Vận tốc nước trong ống	1 m/s	2 m/s	3 m/s
Lưu lượng (m³/h)	≈ 12	≈ 24	≈ 36

Tính gần đúng theo đường kính danh nghĩa DN65 — chọn theo tính toán thuỷ lực của hồ sơ thiết kế.

Các cỡ ARCX liền kề

Cỡ	Giá bán lẻ
DN50	2.039.000đ
DN65 ← trang này	2.102.000đ
DN80	3.397.000đ

Sơn xanh hay sơn đỏ?

Hai bản ARCX-0065-16-D2B (xanh) và ARCX-0065-16-D2R (đỏ) cùng kích thước, cùng vật liệu và cùng giá 2.102.000đ. Màu sơn chỉ để nhận diện tuyến ống: đỏ cho hệ chữa cháy, xanh cho cấp nước. Xem bản sơn xanh: ARCX-0065-16-D2B.

Câu hỏi thường gặp

Van xả khí kép mặt bích DN65 có lắp với bích PN10 được không?

Mã ARCX-0065-16-D2R làm bích PN16. Ở cỡ DN65, bích PN10 có tâm lỗ 145 mm và 4-Ø19, bích PN16 là 145 mm và 4-Ø19 — hai chuẩn trùng số đo nên lắp lẫn được.

Chọn cỡ van xả khí kép theo cỡ ống thế nào?

Catalogue có bảng chọn nhanh theo cỡ cửa vào: cửa vào DN50 — lỗ ra 75 mm, lỗ xả nhỏ 1,6 mm, lưu lượng tối đa 1.360 m³/h; DN80 — 95 mm, 2 mm, 4.160 m³/h; DN100 — 130 mm, 2,5 mm, 8.500 m³/h; DN150 — 170 mm, 3 mm, 19.100 m³/h; DN200 — 230 mm, 4 mm, 33.400 m³/h; DN300 — 330 mm, 4 mm, 76.300 m³/h. Chọn theo tính toán thuỷ lực của tuyến ống.

Làm việc ở nhiệt độ bao nhiêu?

Theo catalogue ShinYi 2025, dòng ARCX làm việc từ −10 °C đến 120 °C.

Giá van xả khí kép mặt bích DN65 ShinYi bao nhiêu?

Giá bán lẻ trên web là 2.102.000đ. Mua số lượng cho công trình, gọi 0866.644.114 để báo giá kèm VAT.
