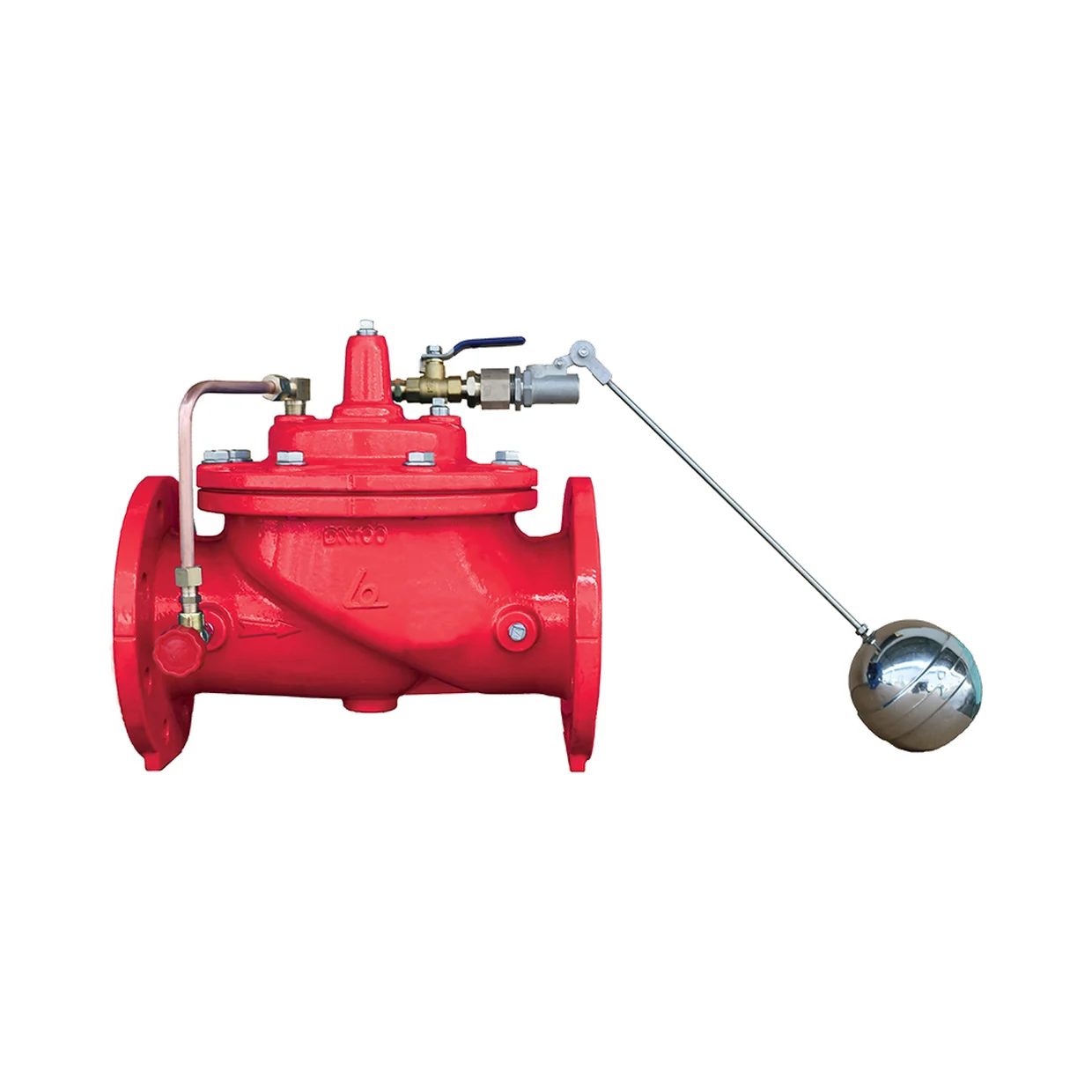

Van phao DN80 ShinYi — model H100-0080-16-D2R (float remote control valve) là van thuỷ lực thân gang cầu sơn đỏ, kết nối mặt bích PN16, làm việc bằng chính áp lực nước qua cụm pilot. Van phao H100 tự đóng khi mực nước trong bể lên tới mức cài đặt và mở lại khi mực nước hạ — dùng cấp nước vào bể chứa, bể mái, bể nước chữa cháy. Ưu điểm của kiểu thuỷ lực là quả phao chỉ điều khiển cụm pilot nhỏ, còn thân van DN80 đóng mở bằng chính áp lực nước.

Thông số kỹ thuật H100-0080-16-D2R

(Theo Catalogue SHINYI 2025, trang 59, 60, 62 và 63)

Mã sản phẩm	H100-0080-16-D2R
Nhà sản xuất	Công ty Cổ phần Van Shin Yi — KCN Sông Mây, Đồng Nai
Loại van	Van phao (float remote control valve) — dòng van thuỷ lực H100–H600
Cỡ van	DN80
Mặt bích	PN16 (mã -16) · dòng H có PN10, PN16, PN25, JIS 10K/16K/20K, ANSI 150LB
Thân van	Gang cầu ASTM A536 / EN GJS 500-7
Màng van	Cao su EPDM gia cường vải nylon
Sơn phủ	Epoxy dạng bột, dày 250–300 µm, theo JIS K 5551:2002 (TCVN 9014:2011) · màu đỏ
Nhiệt độ làm việc	−10 °C ~ 120 °C
Môi chất	Hệ thống nước
Tiêu chuẩn thiết kế	BS EN 1074-5 · BS 5163-2
Khoảng cách 2 mặt bích	BS EN 558-1 Table 1 Series 1 · ISO 5752 Table 1 Series 1
Tiêu chuẩn mặt bích	DIN 2632 · ISO 7005-2 · BS 4504 (PN10–25) · JIS B2220 · ASME B16.42

Kích thước lắp đặt DN80 (mm)

Chiều dài L (mặt bích – mặt bích)	310
	PN10	PN16	PN20	PN25
Đường kính tâm lỗ bích K	160	160	153	160
Số lỗ – đường kính lỗ n-Ød	8-Ø19	8-Ø19	4-Ø19	8-Ø19
Dày mặt bích C	PN10/16: 19		PN20/25: 19
Chiều cao H	324

Trang này là mã -16 nên lấy cột PN16 để đối chiếu bích đối ứng: tâm lỗ 160 mm, 8-Ø19. Nếu tuyến ống dùng bích PN10 hoặc PN25, đối chiếu cột tương ứng và đặt đúng mã theo áp lực của thiết kế.

Vật liệu thân van

Bộ phận	Vật liệu	Mã vật liệu
Thân van · tấm dưới · tấm trên · nắp van	Gang cầu	ASTM A536 / EN GJS 500-7
Đế van	Thép không gỉ	ASTM A182 F304
Màng van	Cao su + vải nylon	EPDM + Nylon
Trục · lò xo · dẫn hướng trục	Thép không gỉ	ASTM A182 F304
Gioăng · vòng O-ring	Cao su	NBR
Bu lông · đai ốc · long đen	Thép không gỉ	A193 B8 · A194 Gr.8 · ASTM A182 F304

Cụm điều khiển H100

Bộ phận	Vật liệu	Mã vật liệu
Van kim	Thép không gỉ	ASTM A182 F304
Van bi	Thép không gỉ	ASTM A182 F304
Bộ điều khiển phao	Catalogue ghi: cao su	ASTM A182 F304

Sơ đồ lắp đặt theo hãng

Kiểu điều khiển trực tiếp: thân van chính · van kim · van bi · bộ điều khiển phao (FCPV) đặt trong bể, phao nổi ở mực nước cao (H.W.L.) · lọc.

Kiểu điều khiển từ xa:

1. Ống cấp nước chính
2. Van cô lập
3. Van Y lọc
4. Thân van chính H100
5. Van kim
6. Van bi
7. Pilot phao — đặt tại mực nước cao của bể

Kiểu điều khiển từ xa hợp khi van đặt ở phòng van hoặc chân bể, cách xa mặt nước; kiểu trực tiếp gọn hơn khi van nằm ngay miệng bể.

Cách đọc mã H100-0080-16-D2R

• H100 — van phao (float remote control valve)
• 0080 — cỡ DN80
• 16 — mặt bích PN16 (10 = PN10, 25 = PN25, 1K = JIS 10K, A1 = ANSI 150LB)
• D2 — thân gang cầu · R — sơn đỏ

Lưu lượng tương ứng ống DN80

Vận tốc nước trong ống	1 m/s	2 m/s	3 m/s
Lưu lượng (m³/h)	≈ 18	≈ 36	≈ 54

Tính gần đúng theo đường kính danh nghĩa DN80 để hình dung cỡ van — chọn van theo tính toán thuỷ lực của hồ sơ thiết kế.

H100 và H200 khác nhau thế nào?

Cùng cỡ DN80, van phao H100 và van giảm áp H200 có cùng chiều dài L 310 mm và cùng mặt bích; chiều cao H100 là 324 mm, H200 là 399 mm do cụm điều khiển khác nhau. Hai van lắp được trên cùng khoảng ống, nhưng chức năng khác hẳn — chọn theo yêu cầu của hồ sơ thiết kế.

Các cỡ H100 sơn đỏ liền kề

Cỡ	L (mm)	H (mm)	Giá bán lẻ
DN65	290	308	8.010.000đ
DN80 ← trang này	310	324	9.777.000đ
DN100	350	351	11.923.500đ

Sơn xanh hay sơn đỏ?

Hai bản H100-0080-16-D2B (xanh) và H100-0080-16-D2R (đỏ) cùng kích thước, cùng vật liệu và cùng giá 9.777.000đ. Màu sơn chỉ để nhận diện tuyến ống: đỏ cho hệ chữa cháy, xanh cho cấp nước. Xem bản sơn xanh: H100-0080-16-D2B.

Câu hỏi thường gặp

Van phao H100 DN80 có lắp với mặt bích PN10 được không?

Mã H100-0080-16-D2R làm bích PN16. Ở cỡ DN80, bích PN10 có tâm lỗ 160 mm và 8-Ø19, bích PN16 là 160 mm và 8-Ø19 — hai chuẩn trùng số đo nên lắp lẫn được.

Van phao H100 lắp kiểu nào?

Catalogue đưa hai sơ đồ: điều khiển trực tiếp (bộ phao gắn ngay tại van trong bể) và điều khiển từ xa (van chính đặt ngoài, pilot phao đặt ở mực nước cao của bể, nối về van bằng ống điều khiển).

Van làm việc ở nhiệt độ và môi chất nào?

Theo catalogue ShinYi 2025, dòng van thuỷ lực H100–H600 làm việc từ −10 °C đến 120 °C, dùng cho hệ thống nước.

Giá van phao DN80 ShinYi bao nhiêu?

Giá bán lẻ trên web là 9.777.000đ, bản sơn xanh và sơn đỏ cùng giá. Mua số lượng cho công trình, gọi 0866.644.114 để báo giá kèm VAT.
