Van một chiều lò xo DN125 SCVX-0125-16-D2R – ShinYi
4.342.000₫
Van 1 chiều lò xo DN125 thân gang, lắp mặt bích — đóng nhanh bằng lò xo, chống nước chảy ngược và giảm búa nước sau máy bơm chữa cháy, model SCVX-0125-16-D2R, hãng ShinYi, sơn epoxy màu đỏ. Chọn đúng DN125 và chuẩn mặt bích theo hồ sơ thiết kế. Giao 64 tỉnh, xuất VAT.
- Giá đã gồm VAT, xuất hoá đơn đỏ
- Giao toàn quốc, lắp đặt Hà Nội – Phú Thọ

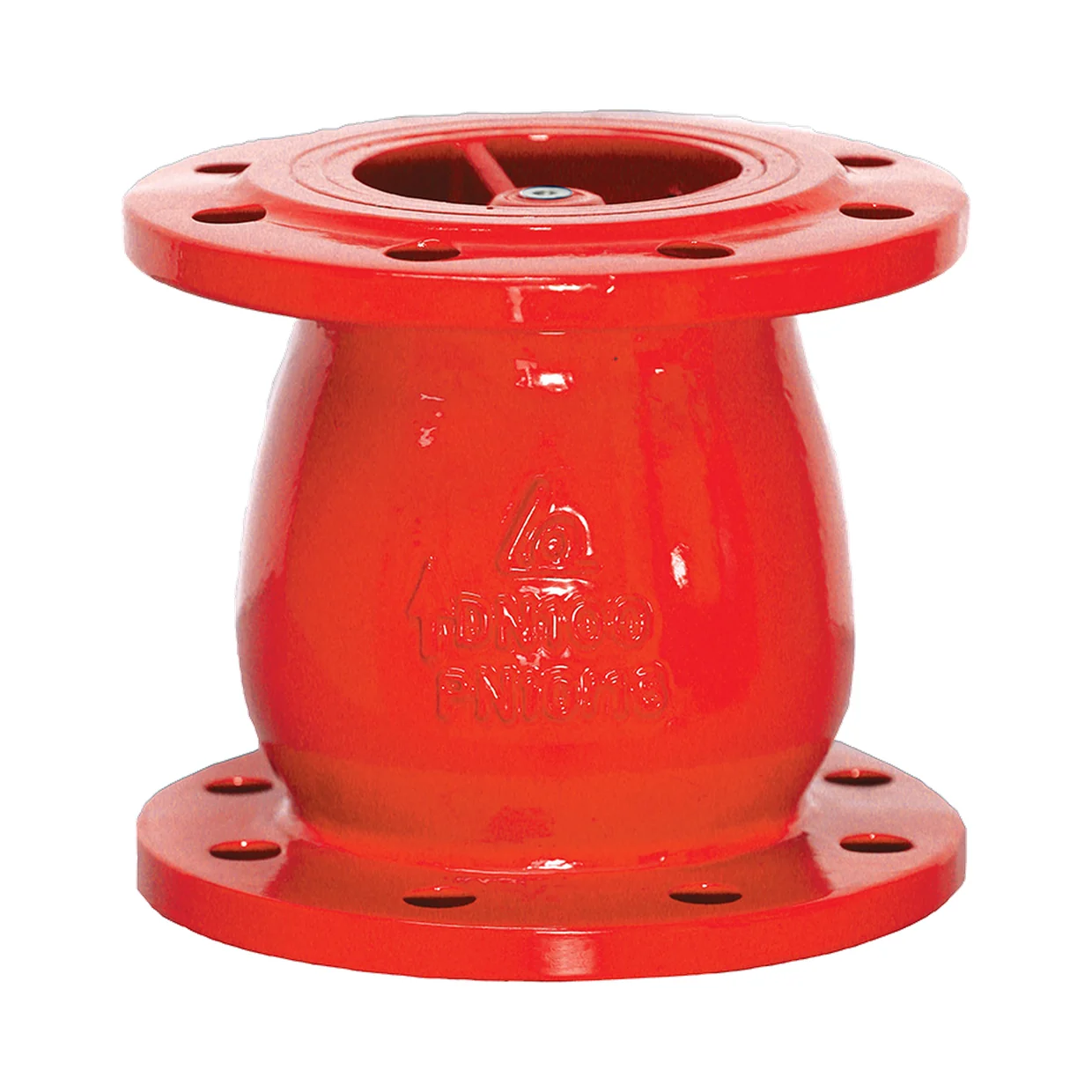

Van một chiều lò xo DN125 ShinYi — model SCVX-0125-16-D2R (silent check valve) — đĩa van bọc cao su đóng bằng lò xo inox theo áp lực nước, chặn dòng chảy ngược, ít tiếng ồn và hạn chế búa nước khi bơm dừng. Thân gang cầu sơn đỏ, mã -16 ứng với mặt bích PN16. Bản sơn đỏ thường dùng cho đường ống đẩy bơm chữa cháy.
Thông số kỹ thuật SCVX-0125-16-D2R
(Theo Catalogue SHINYI 2025, trang 47–48)
| Mã sản phẩm | SCVX-0125-16-D2R |
|---|---|
| Nhà sản xuất | Công ty Cổ phần Van Shin Yi — KCN Sông Mây, Đồng Nai |
| Cỡ | DN125 |
| Áp lực | PN16 (mã -16) · hãng có PN10, PN16, PN25, JIS 10K, ANSI 150LB theo mã đặt hàng |
| Kiểu van | Van một chiều lò xo (silent check valve), mặt bích |
| Thân van · lõi dẫn hướng | Gang cầu ASTM A536 / EN GJS 500-7 |
| Đĩa van | Gang cầu bọc cao su EPDM |
| Lò xo · trục · bạc | Inox AISI 304 |
| Tiêu chuẩn thiết kế | BS EN 1074-3 |
| Khoảng cách 2 mặt bích | BS EN 558-1 Table 1 Series 14 · DIN 3202-1 Series F4 |
| Tiêu chuẩn mặt bích | BS 4504 · DIN 2632 · DIN 2633 · ISO 7005-2 (PN10–25) · JIS B2220 10K–20K · ASME B16.42 |
| Sơn phủ | Epoxy dạng bột, dày 250–300 µm, theo JIS K 5551:2002 (TCVN 9014:2011) · màu đỏ |
| Nhiệt độ làm việc | −10 °C ~ 120 °C |
| Môi chất | Hệ thống nước |
Kích thước lắp đặt DN125 (mm)
| Chiều dài L | 200 | |||
|---|---|---|---|---|
| PN10 | PN16 | PN20 | PN25 | |
| Đường kính tâm lỗ bích K | 210 | 210 | 216 | 220 |
| Số lỗ – đường kính lỗ n-Ød | 8-Ø19 | 8-Ø19 | 8-Ø23 | 8-Ø26 |
| Dày mặt bích C | PN10/16: 19 | PN20/25: 19 | ||
Trang này là mã -16 nên lấy cột PN16 để đối chiếu bích đối ứng: tâm lỗ 210 mm, 8-Ø19. Nếu tuyến ống dùng bích PN10 hoặc PN25, đối chiếu cột tương ứng và đặt đúng mã theo áp lực của thiết kế.
Vật liệu các bộ phận
| Bộ phận | Vật liệu | Mã vật liệu |
|---|---|---|
| Thân van | Gang cầu | ASTM A536 / EN GJS 500-7 |
| Đĩa van | Gang cầu + cao su | ASTM A536 + EPDM |
| Bạc · trục · lò xo | Inox | AISI 304 |
| Lõi dẫn hướng | Gang cầu | ASTM A536 / EN GJS 500-7 |
| Nút bịt | Đồng thau | ASTM B824 |
| Bu lông lục giác chìm | Inox | AISI 304 |
Cách đọc mã SCVX-0125-16-D2R
- SCVX — van một chiều lò xo
- 0125 — cỡ DN125
- 16 — áp lực PN16 (10 = PN10, 25 = PN25, 1K = JIS 10K, A1 = ANSI 150LB)
- D2 — gang cầu · R — sơn đỏ
Lưu lượng tương ứng ống DN125
| Vận tốc nước trong ống | 1 m/s | 2 m/s | 3 m/s |
|---|---|---|---|
| Lưu lượng (m³/h) | ≈ 44 | ≈ 88 | ≈ 133 |
Tính gần đúng theo đường kính danh nghĩa DN125 để hình dung cỡ — chọn theo tính toán thuỷ lực của hồ sơ thiết kế.
Các cỡ SCVX sơn đỏ liền kề
| Cỡ | L (mm) | Giá bán lẻ |
|---|---|---|
| DN100 | 190 | 3.412.000đ |
| DN125 ← trang này | 200 | 4.342.000đ |
| DN150 | 210 | 5.385.500đ |
Sơn xanh hay sơn đỏ?
Hai bản SCVX-0125-16-D2B (xanh) và SCVX-0125-16-D2R (đỏ) cùng kích thước, cùng vật liệu và cùng giá 4.342.000đ. Màu sơn chỉ để nhận diện tuyến ống: đỏ cho hệ chữa cháy, xanh cho cấp nước. Xem bản sơn xanh: SCVX-0125-16-D2B.
Câu hỏi thường gặp
Van một chiều lò xo SCVX DN125 có lắp với bích PN10 được không?
Mã SCVX-0125-16-D2R làm bích PN16. Ở cỡ DN125, bích PN10 có tâm lỗ 210 mm và 8-Ø19, bích PN16 là 210 mm và 8-Ø19 — hai chuẩn trùng số đo nên lắp lẫn được.
Vì sao van một chiều lò xo ít gây búa nước?
Lò xo đẩy đĩa van đóng ngay khi dòng chảy giảm, trước khi nước kịp chảy ngược, nên đóng êm hơn van cánh lật; lò xo được bảo vệ trong lõi dẫn hướng (catalogue trang 47).
Làm việc ở nhiệt độ và môi chất nào?
Theo catalogue ShinYi 2025, dòng SCVX làm việc từ −10 °C đến 120 °C, dùng cho hệ thống nước.
Giá van một chiều lò xo DN125 ShinYi bao nhiêu?
Giá bán lẻ trên web là 4.342.000đ, bản sơn xanh và sơn đỏ cùng giá. Mua số lượng cho công trình, gọi 0866.644.114 để báo giá kèm VAT.
Xem thêm van 1 chiều đang bán tại Thietbi114.
Gọi 0866.644.114 hoặc nhắn Zalo để báo giá theo số lượng, có VAT, giao 64 tỉnh. — Đội kỹ thuật PCCC Thietbi114
| DN | DN125 |
|---|
