Van một chiều lá lật DN80 RDC-V-0080-16-D2B – ShinYi
2.612.500₫
Van 1 chiều lá lật DN80 thân gang, lắp mặt bích — lá van tự đóng khi dòng ngược, tổn thất áp thấp, chuyên dùng sau bơm và trên trục đứng hệ chữa cháy, model RDC-V-0080-16-D2B, hãng ShinYi, sơn epoxy màu xanh. Chọn đúng DN80 và chuẩn mặt bích theo hồ sơ thiết kế. Giao 64 tỉnh, xuất VAT.
- Giá đã gồm VAT, xuất hoá đơn đỏ
- Giao toàn quốc, lắp đặt Hà Nội – Phú Thọ

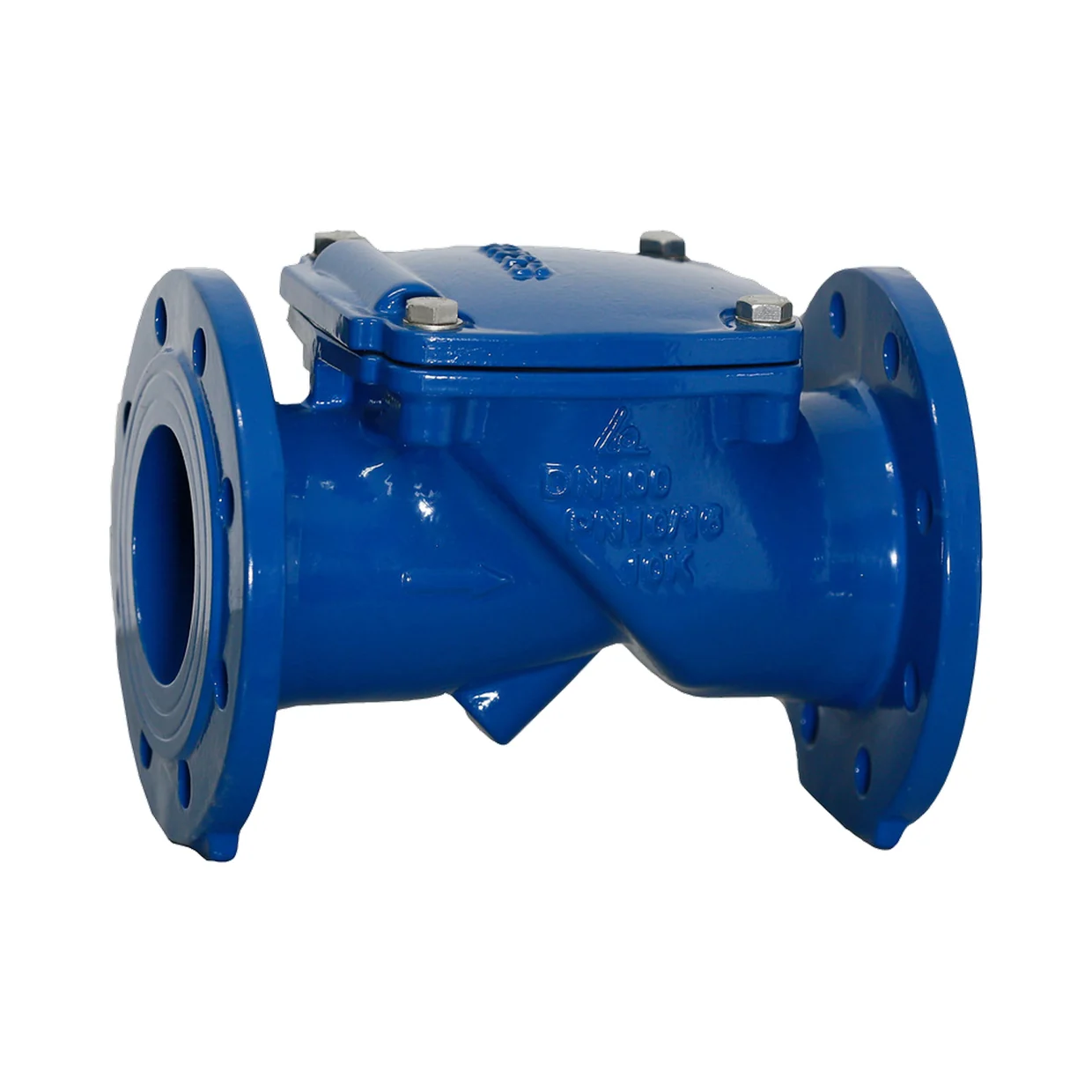

Van một chiều lá lật DN80 ShinYi — model RDC-V-0080-16-D2B (swing check valve) — lá van nghiêng 45° nên đóng rất nhanh khi dòng chảy đảo chiều, giảm tối thiểu va đập nước; lá van bọc kín cao su EPDM, nắp van mở từ phía trên để vệ sinh, bảo trì. Thân gang cầu sơn xanh, mã -16 ứng với mặt bích PN16. Bản sơn xanh thường dùng cho đường ống đẩy trạm bơm cấp nước, nước thải.
Thông số kỹ thuật RDC-V-0080-16-D2B
(Theo Catalogue SHINYI 2025, trang 45–46)
| Mã sản phẩm | RDC-V-0080-16-D2B |
|---|---|
| Nhà sản xuất | Công ty Cổ phần Van Shin Yi — KCN Sông Mây, Đồng Nai |
| Cỡ | DN80 |
| Áp lực | PN16 (mã -16) · hãng có PN10, PN16, PN25, JIS 10K, ANSI 150LB theo mã đặt hàng |
| Kiểu van | Van một chiều lá lật (swing check valve), mặt bích |
| Thân · nắp van | Gang cầu ASTM A536 / EN GJS 500-7 |
| Lá van | Thép ASTM 283M bọc cao su EPDM, gia cường vải nylon |
| Trục lá van | Inox AISI 304 |
| Tiêu chuẩn thiết kế | BS EN 1074-3 |
| Khoảng cách 2 mặt bích | BS EN 558-1 Table 1 Series 10 · ASME B16.10 |
| Tiêu chuẩn mặt bích | BS 4504 · DIN 2632 · DIN 2633 · ISO 7005-2 (PN10–25) · JIS B2220 10K–20K · ASME B16.42 |
| Sơn phủ | Epoxy dạng bột, dày 250–300 µm, theo JIS K 5551:2002 (TCVN 9014:2011) · màu xanh |
| Nhiệt độ làm việc | −10 °C ~ 120 °C |
| Môi chất | Hệ thống nước |
Kích thước lắp đặt DN80 (mm)
| Chiều dài L | 241 | |||
|---|---|---|---|---|
| PN10 | PN16 | PN20 | PN25 | |
| Đường kính tâm lỗ bích K | 160 | 160 | 153 | 160 |
| Số lỗ – đường kính lỗ n-Ød | 8-Ø19 | 8-Ø19 | 4-Ø19 | 8-Ø19 |
| Dày mặt bích C | PN10/16: 19 | PN20/25: 19 | ||
Trang này là mã -16 nên lấy cột PN16 để đối chiếu bích đối ứng: tâm lỗ 160 mm, 8-Ø19. Nếu tuyến ống dùng bích PN10 hoặc PN25, đối chiếu cột tương ứng và đặt đúng mã theo áp lực của thiết kế.
Vật liệu các bộ phận
| Bộ phận | Vật liệu | Mã vật liệu |
|---|---|---|
| Thân van | Gang cầu | ASTM A536 / EN GJS 500-7 |
| Vòng O-ring | Cao su | NBR |
| Lá van | Thép bọc cao su | ASTM 283M + EPDM |
| Nắp van | Gang cầu | ASTM A536 / EN GJS 500-7 |
| Bu lông · long đen | Thép mạ kẽm | ASTM A105 |
| Trục | Inox | AISI 304 |
| Mặt tựa lá van | Cao su | EPDM |
| Lớp gia cường | Vải nylon | Nylon |
| Tấm lá van | Thép carbon | ASTM 283M |
Cách đọc mã RDC-V-0080-16-D2B
- RDC-V — van một chiều lá lật
- 0080 — cỡ DN80
- 16 — áp lực PN16 (10 = PN10, 25 = PN25, 1K = JIS 10K, A1 = ANSI 150LB)
- D2 — gang cầu · B — sơn xanh
Lưu lượng tương ứng ống DN80
| Vận tốc nước trong ống | 1 m/s | 2 m/s | 3 m/s |
|---|---|---|---|
| Lưu lượng (m³/h) | ≈ 18 | ≈ 36 | ≈ 54 |
Tính gần đúng theo đường kính danh nghĩa DN80 để hình dung cỡ — chọn theo tính toán thuỷ lực của hồ sơ thiết kế.
Các cỡ RDC-V sơn xanh liền kề
| Cỡ | L (mm) | Giá bán lẻ |
|---|---|---|
| DN65 | 216 | 1.943.500đ |
| DN80 ← trang này | 241 | 2.612.500đ |
| DN100 | 292 | 3.461.500đ |
Sơn xanh hay sơn đỏ?
Hai bản RDC-V-0080-16-D2B (xanh) và RDC-V-0080-16-D2R (đỏ) cùng kích thước, cùng vật liệu và cùng giá 2.612.500đ. Màu sơn chỉ để nhận diện tuyến ống: đỏ cho hệ chữa cháy, xanh cho cấp nước. Xem bản sơn đỏ: RDC-V-0080-16-D2R.
Câu hỏi thường gặp
Van một chiều lá lật RDC-V DN80 có lắp với bích PN10 được không?
Mã RDC-V-0080-16-D2B làm bích PN16. Ở cỡ DN80, bích PN10 có tâm lỗ 160 mm và 8-Ø19, bích PN16 là 160 mm và 8-Ø19 — hai chuẩn trùng số đo nên lắp lẫn được.
Van một chiều lá lật khác van một chiều lò xo thế nào?
Lá lật đóng nhờ trọng lượng lá van và dòng chảy ngược, mặt tựa nghiêng 45° giúp đóng nhanh; nắp trên tháo được để vệ sinh. Van lò xo SCVX đóng bằng lực lò xo nên êm hơn khi bơm dừng đột ngột. Chọn theo yêu cầu thiết kế về tiếng ồn và búa nước.
Làm việc ở nhiệt độ và môi chất nào?
Theo catalogue ShinYi 2025, dòng RDC-V làm việc từ −10 °C đến 120 °C, dùng cho hệ thống nước.
Giá van một chiều lá lật DN80 ShinYi bao nhiêu?
Giá bán lẻ trên web là 2.612.500đ, bản sơn xanh và sơn đỏ cùng giá. Mua số lượng cho công trình, gọi 0866.644.114 để báo giá kèm VAT.
Xem thêm van 1 chiều đang bán tại Thietbi114.
Gọi 0866.644.114 hoặc nhắn Zalo để báo giá theo số lượng, có VAT, giao 64 tỉnh. — Đội kỹ thuật PCCC Thietbi114
| DN | DN80 |
|---|
