Van lọc chữ Y DN450 YSTX-0450-16-D2B – ShinYi

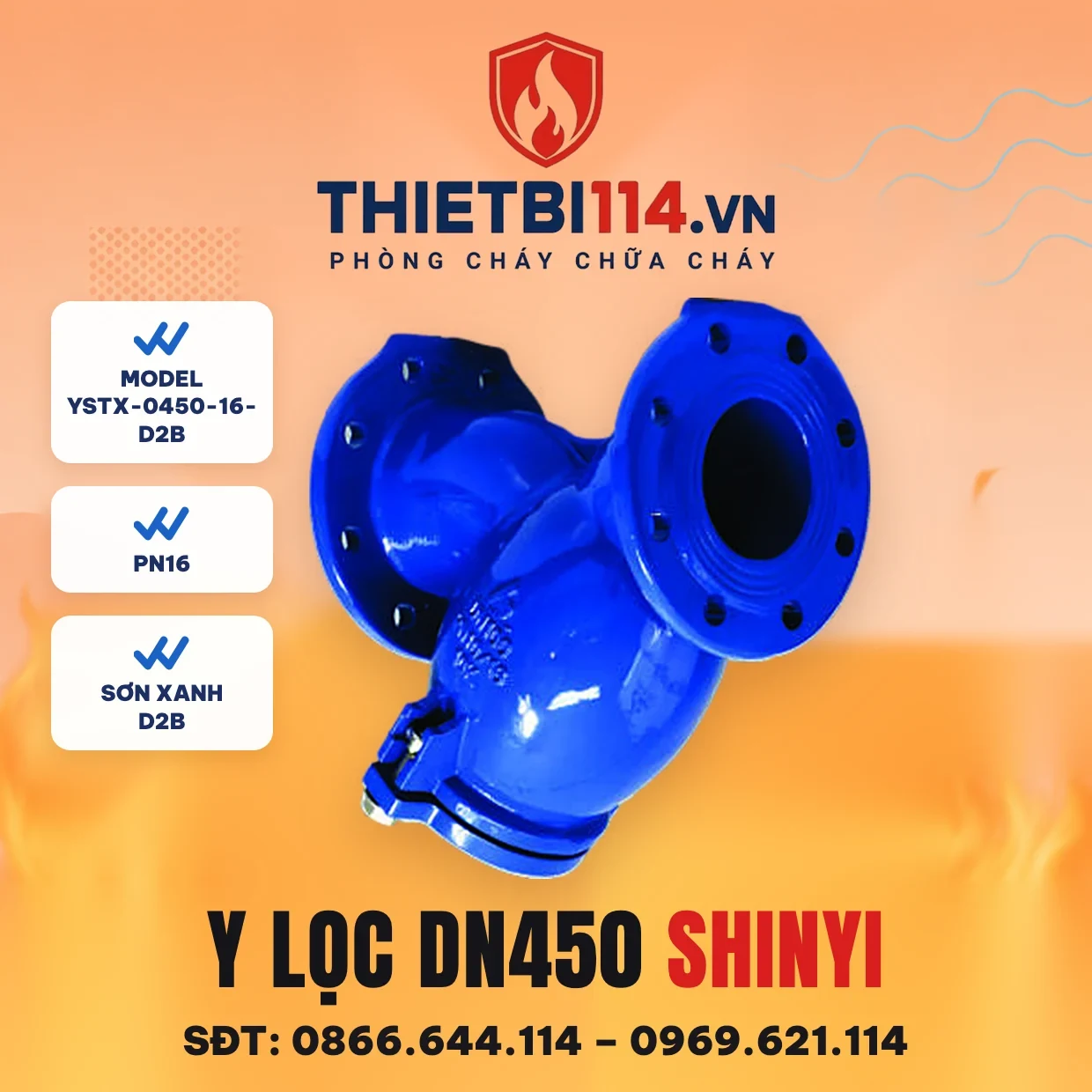

Van lọc chữ Y DN450 ShinYi — model YSTX-0450-16-D2B (Y strainer) — lắp trước máy bơm, van thuỷ lực hoặc thiết bị cần chặn rác, sỏi, mảnh vỡ; nắp lưới lọc mở từ phía ngoài thân van nên vệ sinh không cần tháo van khỏi đường ống. Thân gang cầu sơn xanh, mã -16 ứng với mặt bích PN16. Bản sơn xanh thường dùng cho đường ống cấp nước trước bơm, đồng hồ nước, van giảm áp.

Thông số kỹ thuật YSTX-0450-16-D2B

(Theo Catalogue SHINYI 2025, trang 52–53)

Mã sản phẩm	YSTX-0450-16-D2B
Nhà sản xuất	Công ty Cổ phần Van Shin Yi — KCN Sông Mây, Đồng Nai
Cỡ	DN450
Áp lực	PN16 (mã -16) · hãng có PN10, PN16, PN25, JIS 10K, ANSI 150LB theo mã đặt hàng
Kiểu van	Lọc chữ Y, mặt bích
Thân · nắp	Gang cầu ASTM A536 / EN GJS 500-7
Lưới lọc	Inox ASTM A182 F304/316
Tiêu chuẩn thiết kế	BS EN 1074-1
Khoảng cách 2 mặt bích	BS EN 558-1 Table 1 Series 7 · BS 2080 · ISO 5752 Table 1 Series 7
Tiêu chuẩn mặt bích	DIN 2632 · DIN 2633 · BS 4504 · ISO 7005-2 (PN10–25) · JIS B2220 10K–20K · ASME B16.42
Sơn phủ	Epoxy dạng bột, dày 250–300 µm, theo JIS K 5551:2002 (TCVN 9014:2011) · màu xanh
Nhiệt độ làm việc	−10 °C ~ 120 °C
Môi chất	Hệ thống nước

Kích thước lắp đặt DN450 (mm)

Chiều dài L	914
	PN10	PN16	PN20	PN25
Đường kính tâm lỗ bích K	565	585	578	600
Số lỗ – đường kính lỗ n-Ød	20-Ø28	20-Ø31	16-Ø33	20-Ø37
Dày mặt bích C	PN10/16: 26		PN20/25: 35
Chiều cao H	837

Trang này là mã -16 nên lấy cột PN16 để đối chiếu bích đối ứng: tâm lỗ 585 mm, 20-Ø31. Nếu tuyến ống dùng bích PN10 hoặc PN25, đối chiếu cột tương ứng và đặt đúng mã theo áp lực của thiết kế.

Vật liệu các bộ phận

Bộ phận	Vật liệu	Mã vật liệu
Thân van	Gang cầu	ASTM A536 / EN GJS 500-7
Lưới lọc	Inox	ASTM A182 F304/316
Nắp lưới	Gang cầu	ASTM A536 / EN GJS 500-7
Bu lông · long đen · đai ốc	Inox	ASTM A182 F304
Vòng O-ring	Cao su	NBR

Lưới lọc: catalogue ghi kích thước a · b của lưới cho nhóm DN150–DN600 là 3,0 · 6,0 mm.

Cách đọc mã YSTX-0450-16-D2B

• YSTX — van lọc chữ y
• 0450 — cỡ DN450
• 16 — áp lực PN16 (10 = PN10, 25 = PN25, 1K = JIS 10K, A1 = ANSI 150LB)
• D2 — gang cầu · B — sơn xanh

Lưu lượng tương ứng ống DN450

Vận tốc nước trong ống	1 m/s	2 m/s	3 m/s
Lưu lượng (m³/h)	≈ 573	≈ 1.145	≈ 1.718

Tính gần đúng theo đường kính danh nghĩa DN450 để hình dung cỡ — chọn theo tính toán thuỷ lực của hồ sơ thiết kế.

Các cỡ YSTX sơn xanh liền kề

Cỡ	L (mm)	Giá bán lẻ
DN400	838	56.756.500đ
DN450 ← trang này	914	73.997.500đ
DN500	991	92.389.000đ

Sơn xanh hay sơn đỏ?

Hai bản YSTX-0450-16-D2B (xanh) và YSTX-0450-16-D2R (đỏ) cùng kích thước, cùng vật liệu và cùng giá 73.997.500đ. Màu sơn chỉ để nhận diện tuyến ống: đỏ cho hệ chữa cháy, xanh cho cấp nước. Xem bản sơn đỏ: YSTX-0450-16-D2R.

Câu hỏi thường gặp

Van lọc chữ Y YSTX DN450 có lắp với bích PN10 được không?

Mã YSTX-0450-16-D2B làm bích PN16. Ở cỡ DN450, bích PN10 có tâm lỗ 565 mm và 20-Ø28, bích PN16 là 585 mm và 20-Ø31 — hai chuẩn khác nhau nên phải đặt đúng mã theo bích đối ứng.

Bao lâu phải vệ sinh lưới lọc Y?

Không có chu kỳ cố định — phụ thuộc độ bẩn của nước. Nên lắp đồng hồ áp suất trước và sau lọc; chênh áp tăng rõ là lưới đã bám cặn. Nắp lưới mở từ bên ngoài nên vệ sinh không phải tháo thân van.

Làm việc ở nhiệt độ và môi chất nào?

Theo catalogue ShinYi 2025, dòng YSTX làm việc từ −10 °C đến 120 °C, dùng cho hệ thống nước.

Giá van lọc chữ y DN450 ShinYi bao nhiêu?

Giá bán lẻ trên web là 73.997.500đ, bản sơn xanh và sơn đỏ cùng giá. Mua số lượng cho công trình, gọi 0866.644.114 để báo giá kèm VAT.
