Van lọc chữ Y DN400 YSTX-0400-16-D2R – ShinYi

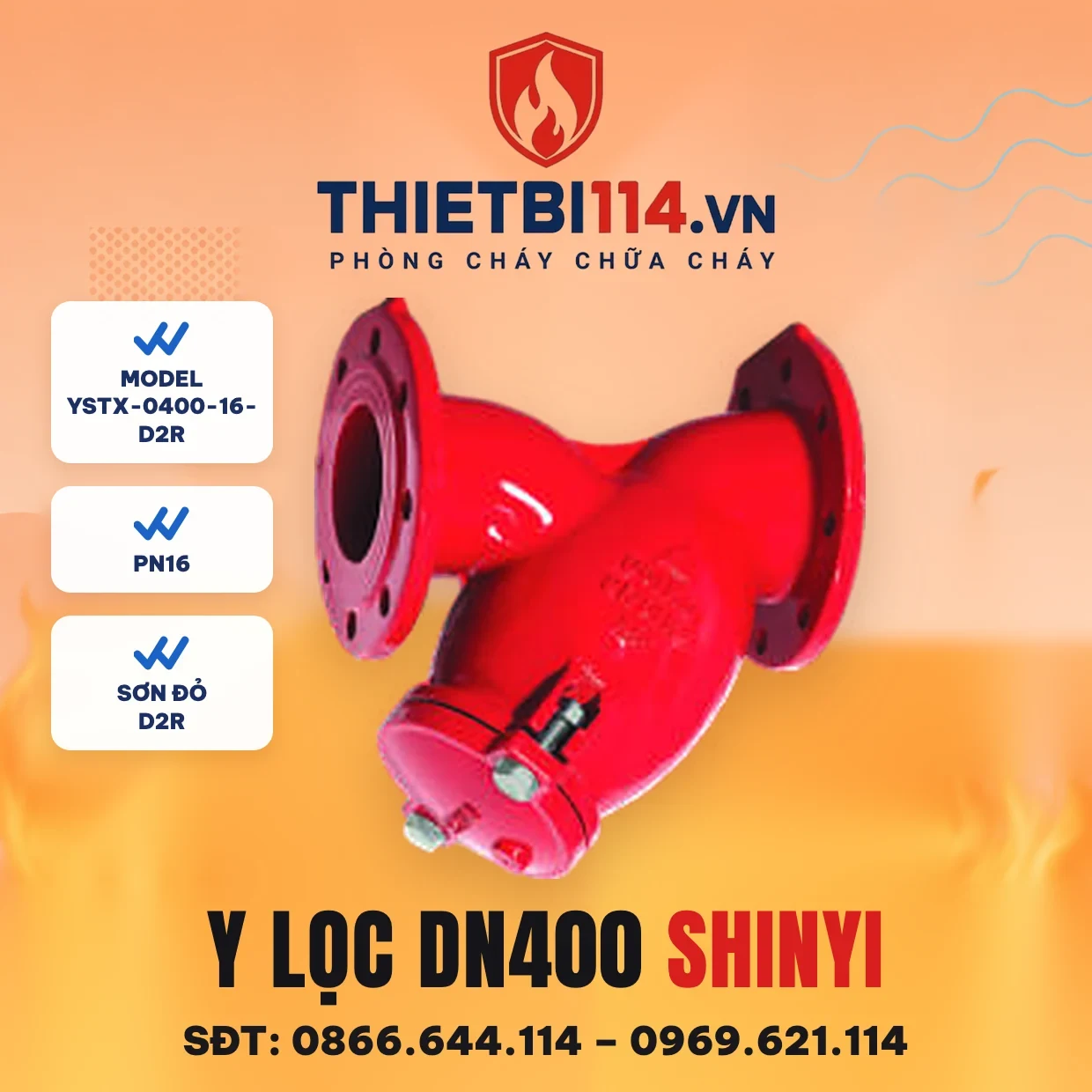

Van lọc chữ Y DN400 ShinYi — model YSTX-0400-16-D2R (Y strainer) — lắp trước máy bơm, van thuỷ lực hoặc thiết bị cần chặn rác, sỏi, mảnh vỡ; nắp lưới lọc mở từ phía ngoài thân van nên vệ sinh không cần tháo van khỏi đường ống. Thân gang cầu sơn đỏ, mã -16 ứng với mặt bích PN16. Bản sơn đỏ thường dùng cho đường ống chữa cháy trước bơm, van báo động, van thuỷ lực.

Thông số kỹ thuật YSTX-0400-16-D2R

(Theo Catalogue SHINYI 2025, trang 52–53)

Mã sản phẩm	YSTX-0400-16-D2R
Nhà sản xuất	Công ty Cổ phần Van Shin Yi — KCN Sông Mây, Đồng Nai
Cỡ	DN400
Áp lực	PN16 (mã -16) · hãng có PN10, PN16, PN25, JIS 10K, ANSI 150LB theo mã đặt hàng
Kiểu van	Lọc chữ Y, mặt bích
Thân · nắp	Gang cầu ASTM A536 / EN GJS 500-7
Lưới lọc	Inox ASTM A182 F304/316
Tiêu chuẩn thiết kế	BS EN 1074-1
Khoảng cách 2 mặt bích	BS EN 558-1 Table 1 Series 7 · BS 2080 · ISO 5752 Table 1 Series 7
Tiêu chuẩn mặt bích	DIN 2632 · DIN 2633 · BS 4504 · ISO 7005-2 (PN10–25) · JIS B2220 10K–20K · ASME B16.42
Sơn phủ	Epoxy dạng bột, dày 250–300 µm, theo JIS K 5551:2002 (TCVN 9014:2011) · màu đỏ
Nhiệt độ làm việc	−10 °C ~ 120 °C
Môi chất	Hệ thống nước

Kích thước lắp đặt DN400 (mm)

Chiều dài L	838
	PN10	PN16	PN20	PN25
Đường kính tâm lỗ bích K	515	525	540	550
Số lỗ – đường kính lỗ n-Ød	16-Ø28	16-Ø31	16-Ø30	16-Ø37
Dày mặt bích C	PN10/16: 26		PN20/25: 32
Chiều cao H	787

Trang này là mã -16 nên lấy cột PN16 để đối chiếu bích đối ứng: tâm lỗ 525 mm, 16-Ø31. Nếu tuyến ống dùng bích PN10 hoặc PN25, đối chiếu cột tương ứng và đặt đúng mã theo áp lực của thiết kế.

Vật liệu các bộ phận

Bộ phận	Vật liệu	Mã vật liệu
Thân van	Gang cầu	ASTM A536 / EN GJS 500-7
Lưới lọc	Inox	ASTM A182 F304/316
Nắp lưới	Gang cầu	ASTM A536 / EN GJS 500-7
Bu lông · long đen · đai ốc	Inox	ASTM A182 F304
Vòng O-ring	Cao su	NBR

Lưới lọc: catalogue ghi kích thước a · b của lưới cho nhóm DN150–DN600 là 3,0 · 6,0 mm.

Cách đọc mã YSTX-0400-16-D2R

• YSTX — van lọc chữ y
• 0400 — cỡ DN400
• 16 — áp lực PN16 (10 = PN10, 25 = PN25, 1K = JIS 10K, A1 = ANSI 150LB)
• D2 — gang cầu · R — sơn đỏ

Lưu lượng tương ứng ống DN400

Vận tốc nước trong ống	1 m/s	2 m/s	3 m/s
Lưu lượng (m³/h)	≈ 452	≈ 905	≈ 1.357

Tính gần đúng theo đường kính danh nghĩa DN400 để hình dung cỡ — chọn theo tính toán thuỷ lực của hồ sơ thiết kế.

Các cỡ YSTX sơn đỏ liền kề

Cỡ	L (mm)	Giá bán lẻ
DN350	762	28.834.500đ
DN400 ← trang này	838	56.756.500đ
DN450	914	73.997.500đ

Sơn xanh hay sơn đỏ?

Hai bản YSTX-0400-16-D2B (xanh) và YSTX-0400-16-D2R (đỏ) cùng kích thước, cùng vật liệu và cùng giá 56.756.500đ. Màu sơn chỉ để nhận diện tuyến ống: đỏ cho hệ chữa cháy, xanh cho cấp nước. Xem bản sơn xanh: YSTX-0400-16-D2B.

Câu hỏi thường gặp

Van lọc chữ Y YSTX DN400 có lắp với bích PN10 được không?

Mã YSTX-0400-16-D2R làm bích PN16. Ở cỡ DN400, bích PN10 có tâm lỗ 515 mm và 16-Ø28, bích PN16 là 525 mm và 16-Ø31 — hai chuẩn khác nhau nên phải đặt đúng mã theo bích đối ứng.

Bao lâu phải vệ sinh lưới lọc Y?

Không có chu kỳ cố định — phụ thuộc độ bẩn của nước. Nên lắp đồng hồ áp suất trước và sau lọc; chênh áp tăng rõ là lưới đã bám cặn. Nắp lưới mở từ bên ngoài nên vệ sinh không phải tháo thân van.

Làm việc ở nhiệt độ và môi chất nào?

Theo catalogue ShinYi 2025, dòng YSTX làm việc từ −10 °C đến 120 °C, dùng cho hệ thống nước.

Giá van lọc chữ y DN400 ShinYi bao nhiêu?

Giá bán lẻ trên web là 56.756.500đ, bản sơn xanh và sơn đỏ cùng giá. Mua số lượng cho công trình, gọi 0866.644.114 để báo giá kèm VAT.
