Van hút DN450 SFVX-0450-16-D2R – ShinYi

54.658.000₫

Van hút DN450 — lắp tuyến ống hút bơm chữa cháy, giữ nước mồi và chặn rác bảo vệ cánh bơm, model SFVX-0450-16-D2R, hãng ShinYi. Chọn đúng cỡ DN450 và kiểu nối (ren/hàn) khớp đường ống theo hồ sơ thiết kế. Giao 64 tỉnh, xuất VAT.

Giá đã gồm VAT, xuất hoá đơn đỏ
Giao toàn quốc, lắp đặt Hà Nội – Phú Thọ

Van hút DN450 ShinYi — model SFVX-0450-16-D2R (foot valve loại S) — lắp ở đầu ống hút đặt dưới đáy hồ, đáy bể: giữ nước trong ống hút để bơm không mất mồi, đồng thời lưới lọc inox chặn rác, cát, sỏi vào bơm. Thân gang cầu sơn đỏ, mã -16 ứng với mặt bích PN16. Bản sơn đỏ thường dùng cho bơm chữa cháy hút từ bể nước, hồ.

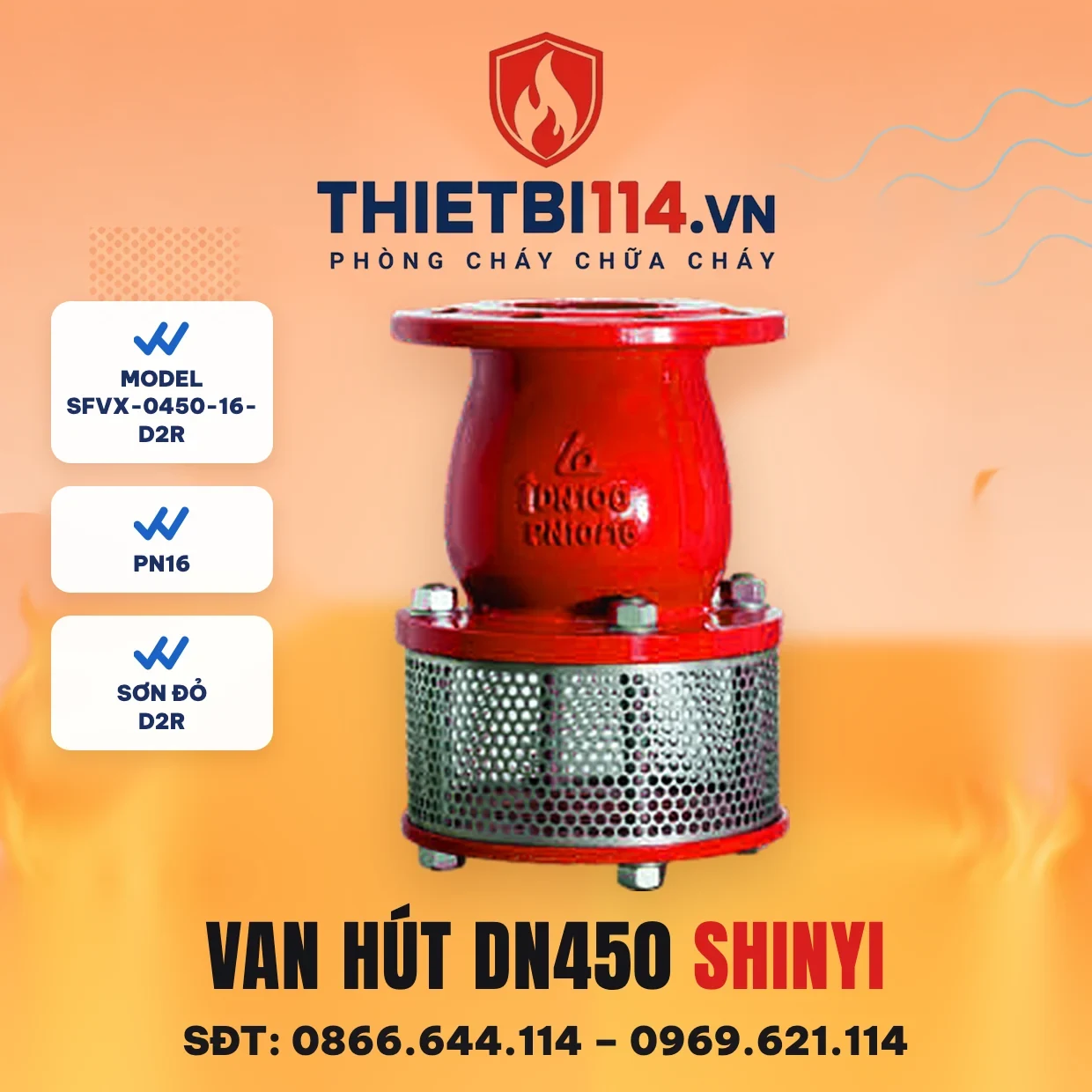

Ảnh bìa minh hoạ màu sơn đỏ: đổi màu từ ảnh sản phẩm trong catalogue (catalogue in ảnh bản xanh).

Thông số kỹ thuật SFVX-0450-16-D2R

(Theo Catalogue SHINYI 2025, trang 49 và 51)

Mã sản phẩm	SFVX-0450-16-D2R
Nhà sản xuất	Công ty Cổ phần Van Shin Yi — KCN Sông Mây, Đồng Nai
Cỡ	DN450
Áp lực	PN16 (mã -16) · hãng có PN10, PN16, PN25, JIS 10K, ANSI 150LB theo mã đặt hàng
Kiểu van	Van hút (foot valve) loại S, mặt bích, đóng bằng lò xo và đĩa bọc cao su
Thân van · bích dưới · lõi dẫn hướng	Gang cầu ASTM A536 / EN GJS 500-7
Lưới lọc	Inox AISI 304
Đĩa van	Gang cầu bọc cao su EPDM
Lò xo · trục · bạc	Inox AISI 304
Tiêu chuẩn thiết kế	BS EN 1074-3
Tiêu chuẩn mặt bích	BS 4504 · DIN 2632 · DIN 2633 · ISO 7005-2 (PN10–25) · JIS B2220 10K–20K · ASME B16.42
Sơn phủ	Epoxy dạng bột, dày 250–300 µm, theo JIS K 5551:2002 (TCVN 9014:2011) · màu đỏ
Nhiệt độ làm việc	−10 °C ~ 120 °C
Môi chất	Hệ thống nước

Kích thước lắp đặt DN450 (mm)

Bảng kích thước SFVX trong Catalogue SHINYI 2025 chỉ in các cỡ DN50–DN350, không có DN450. Hãng vẫn có mã này trong bảng giá, nên khi đặt hàng cần xác nhận bản vẽ kích thước với hãng trước khi chốt khoảng ống.

Vật liệu các bộ phận

Bộ phận	Vật liệu	Mã vật liệu
Bích dưới	Gang cầu	ASTM A536 / EN GJS 500-7
Lưới lọc	Inox	AISI 304
Bu lông · long đen · đai ốc	Thép carbon	A194
Thân van	Gang cầu	ASTM A536 / EN GJS 500-7
Đĩa van	Gang cầu + cao su	ASTM A536 + EPDM
Bạc · trục · lò xo	Inox	AISI 304
Lõi dẫn hướng	Gang cầu	ASTM A536 / EN GJS 500-7
Nút bịt	Đồng thau	ASTM B824

Cách đọc mã SFVX-0450-16-D2R

SFVX — van hút
0450 — cỡ DN450
16 — áp lực PN16 (10 = PN10, 25 = PN25, 1K = JIS 10K, A1 = ANSI 150LB)
D2 — gang cầu · R — sơn đỏ

Lưu lượng tương ứng ống DN450

Vận tốc nước trong ống	1 m/s	2 m/s	3 m/s
Lưu lượng (m³/h)	≈ 573	≈ 1.145	≈ 1.718

Tính gần đúng theo đường kính danh nghĩa DN450 để hình dung cỡ — chọn theo tính toán thuỷ lực của hồ sơ thiết kế.

Các cỡ SFVX sơn đỏ liền kề

Cỡ	L (mm)	Giá bán lẻ
DN400	—	44.381.000đ
DN450 ← trang này	—	54.658.000đ
DN500	—	77.909.500đ

Sơn xanh hay sơn đỏ?

Hai bản SFVX-0450-16-D2B (xanh) và SFVX-0450-16-D2R (đỏ) cùng kích thước, cùng vật liệu và cùng giá 54.658.000đ. Màu sơn chỉ để nhận diện tuyến ống: đỏ cho hệ chữa cháy, xanh cho cấp nước. Xem bản sơn xanh: SFVX-0450-16-D2B.

Câu hỏi thường gặp

Vì sao trang DN450 không có bảng kích thước?

Catalogue SHINYI 2025 không in kích thước cỡ DN450 cho dòng SFVX. Khi đặt hàng, xin bản vẽ của hãng để chốt kích thước lắp đặt.

Van hút SFVX và TFVX khác nhau thế nào?

Catalogue ShinYi có hai loại van hút: SFVX (loại S) lưới lọc inox, bảng kích thước in từ DN50 đến DN350; TFVX (loại T) lưới bằng gang cầu, in đến DN600. Trang này là loại S.
