Van hút DN200 SFVX-0200-16-D2R – ShinYi

Van hút DN200 ShinYi — model SFVX-0200-16-D2R (foot valve loại S) — lắp ở đầu ống hút đặt dưới đáy hồ, đáy bể: giữ nước trong ống hút để bơm không mất mồi, đồng thời lưới lọc inox chặn rác, cát, sỏi vào bơm. Thân gang cầu sơn đỏ, mã -16 ứng với mặt bích PN16. Bản sơn đỏ thường dùng cho bơm chữa cháy hút từ bể nước, hồ.

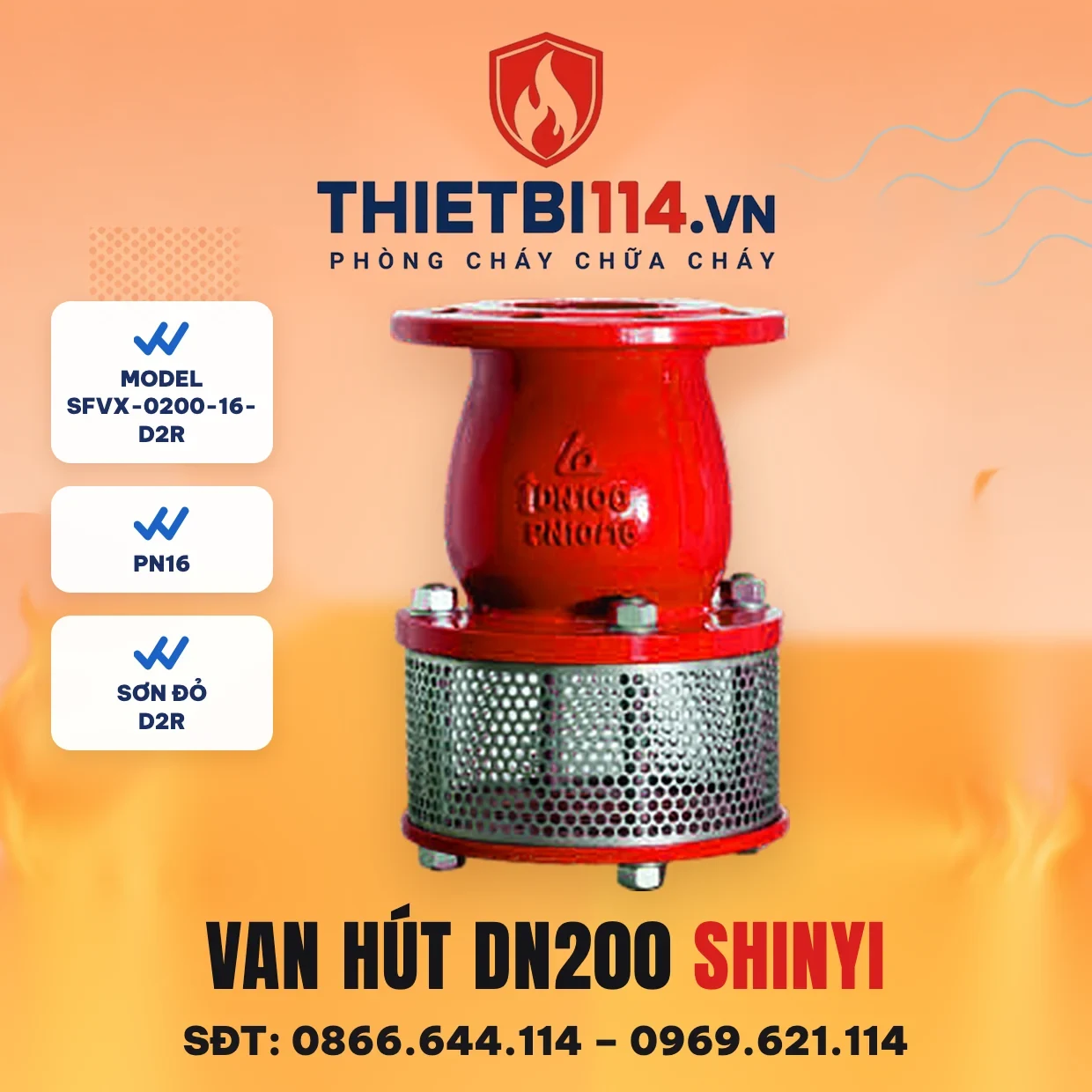

Ảnh bìa minh hoạ màu sơn đỏ: đổi màu từ ảnh sản phẩm trong catalogue (catalogue in ảnh bản xanh).

Thông số kỹ thuật SFVX-0200-16-D2R

(Theo Catalogue SHINYI 2025, trang 49 và 51)

Mã sản phẩm	SFVX-0200-16-D2R
Nhà sản xuất	Công ty Cổ phần Van Shin Yi — KCN Sông Mây, Đồng Nai
Cỡ	DN200
Áp lực	PN16 (mã -16) · hãng có PN10, PN16, PN25, JIS 10K, ANSI 150LB theo mã đặt hàng
Kiểu van	Van hút (foot valve) loại S, mặt bích, đóng bằng lò xo và đĩa bọc cao su
Thân van · bích dưới · lõi dẫn hướng	Gang cầu ASTM A536 / EN GJS 500-7
Lưới lọc	Inox AISI 304
Đĩa van	Gang cầu bọc cao su EPDM
Lò xo · trục · bạc	Inox AISI 304
Tiêu chuẩn thiết kế	BS EN 1074-3
Tiêu chuẩn mặt bích	BS 4504 · DIN 2632 · DIN 2633 · ISO 7005-2 (PN10–25) · JIS B2220 10K–20K · ASME B16.42
Sơn phủ	Epoxy dạng bột, dày 250–300 µm, theo JIS K 5551:2002 (TCVN 9014:2011) · màu đỏ
Nhiệt độ làm việc	−10 °C ~ 120 °C
Môi chất	Hệ thống nước

Kích thước lắp đặt DN200 (mm)

	PN10	PN16	PN20	PN25
Đường kính tâm lỗ bích K	295	295	299	310
Số lỗ – đường kính lỗ n-Ød	8-Ø23	12-Ø23	8-Ø23	12-Ø28
Dày mặt bích C	PN10/16: 20		PN20/25: 22

Bảng kích thước SFVX trong catalogue chỉ in đường kính tâm lỗ, số lỗ và độ dày bích, không in chiều dài; cần chiều dài lắp đặt thì xin bản vẽ của hãng.

Trang này là mã -16 nên lấy cột PN16 để đối chiếu bích đối ứng: tâm lỗ 295 mm, 12-Ø23. Nếu tuyến ống dùng bích PN10 hoặc PN25, đối chiếu cột tương ứng và đặt đúng mã theo áp lực của thiết kế.

Vật liệu các bộ phận

Bộ phận	Vật liệu	Mã vật liệu
Bích dưới	Gang cầu	ASTM A536 / EN GJS 500-7
Lưới lọc	Inox	AISI 304
Bu lông · long đen · đai ốc	Thép carbon	A194
Thân van	Gang cầu	ASTM A536 / EN GJS 500-7
Đĩa van	Gang cầu + cao su	ASTM A536 + EPDM
Bạc · trục · lò xo	Inox	AISI 304
Lõi dẫn hướng	Gang cầu	ASTM A536 / EN GJS 500-7
Nút bịt	Đồng thau	ASTM B824

Cách đọc mã SFVX-0200-16-D2R

• SFVX — van hút
• 0200 — cỡ DN200
• 16 — áp lực PN16 (10 = PN10, 25 = PN25, 1K = JIS 10K, A1 = ANSI 150LB)
• D2 — gang cầu · R — sơn đỏ

Lưu lượng tương ứng ống DN200

Vận tốc nước trong ống	1 m/s	2 m/s	3 m/s
Lưu lượng (m³/h)	≈ 113	≈ 226	≈ 339

Tính gần đúng theo đường kính danh nghĩa DN200 để hình dung cỡ — chọn theo tính toán thuỷ lực của hồ sơ thiết kế.

Các cỡ SFVX sơn đỏ liền kề

Cỡ	L (mm)	Giá bán lẻ
DN150	—	6.995.000đ
DN200 ← trang này	—	10.321.500đ
DN250	—	13.944.000đ

Sơn xanh hay sơn đỏ?

Hai bản SFVX-0200-16-D2B (xanh) và SFVX-0200-16-D2R (đỏ) cùng kích thước, cùng vật liệu và cùng giá 10.321.500đ. Màu sơn chỉ để nhận diện tuyến ống: đỏ cho hệ chữa cháy, xanh cho cấp nước. Xem bản sơn xanh: SFVX-0200-16-D2B.

Câu hỏi thường gặp

Van hút SFVX DN200 có lắp với bích PN10 được không?

Mã SFVX-0200-16-D2R làm bích PN16. Ở cỡ DN200, bích PN10 có tâm lỗ 295 mm và 8-Ø23, bích PN16 là 295 mm và 12-Ø23 — hai chuẩn khác nhau nên phải đặt đúng mã theo bích đối ứng.

Van hút SFVX và TFVX khác nhau thế nào?

Catalogue ShinYi có hai loại van hút: SFVX (loại S) lưới lọc inox, bảng kích thước in từ DN50 đến DN350; TFVX (loại T) lưới bằng gang cầu, in đến DN600. Trang này là loại S.

Làm việc ở nhiệt độ và môi chất nào?

Theo catalogue ShinYi 2025, dòng SFVX làm việc từ −10 °C đến 120 °C, dùng cho hệ thống nước.

Giá van hút DN200 ShinYi bao nhiêu?

Giá bán lẻ trên web là 10.321.500đ, bản sơn xanh và sơn đỏ cùng giá. Mua số lượng cho công trình, gọi 0866.644.114 để báo giá kèm VAT.
