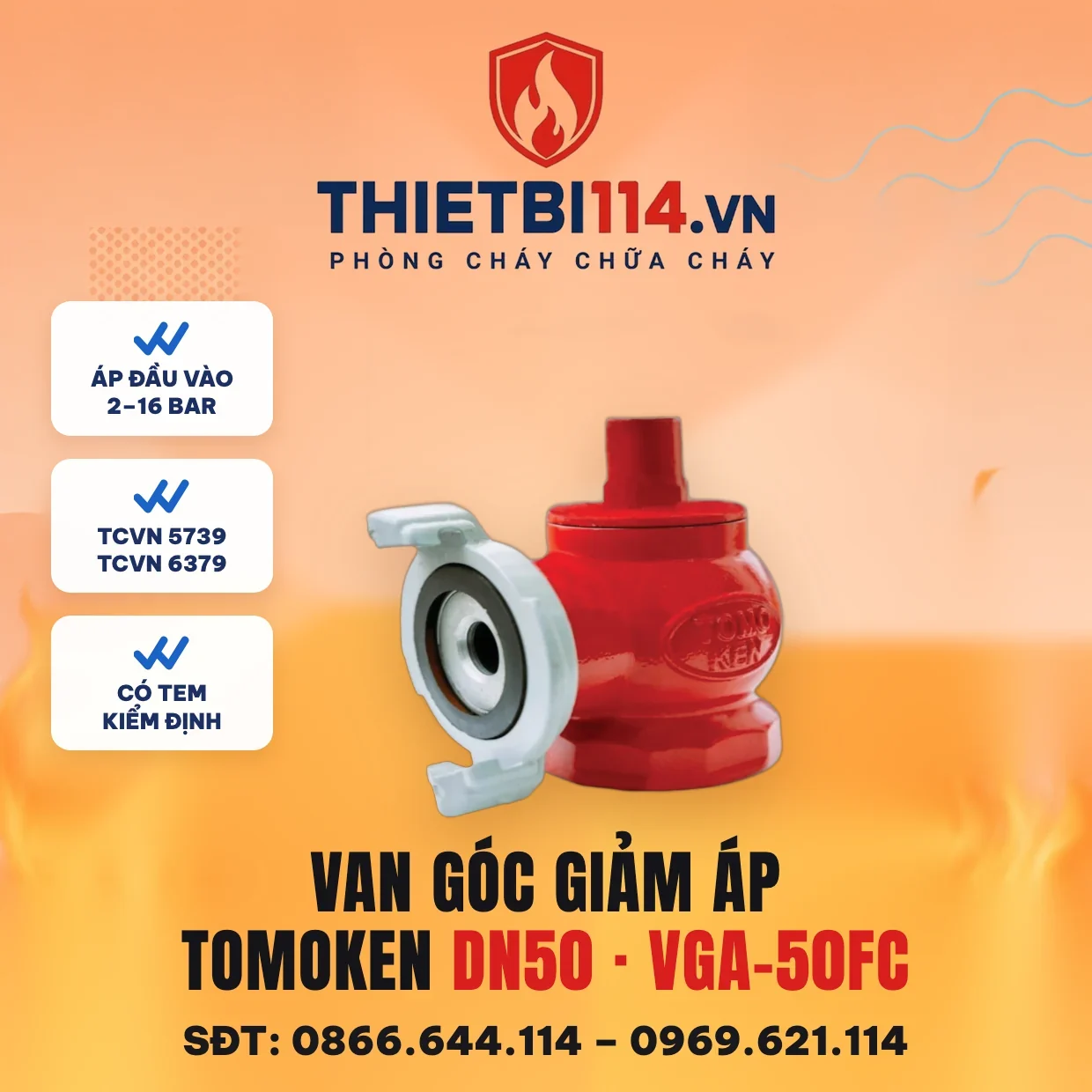

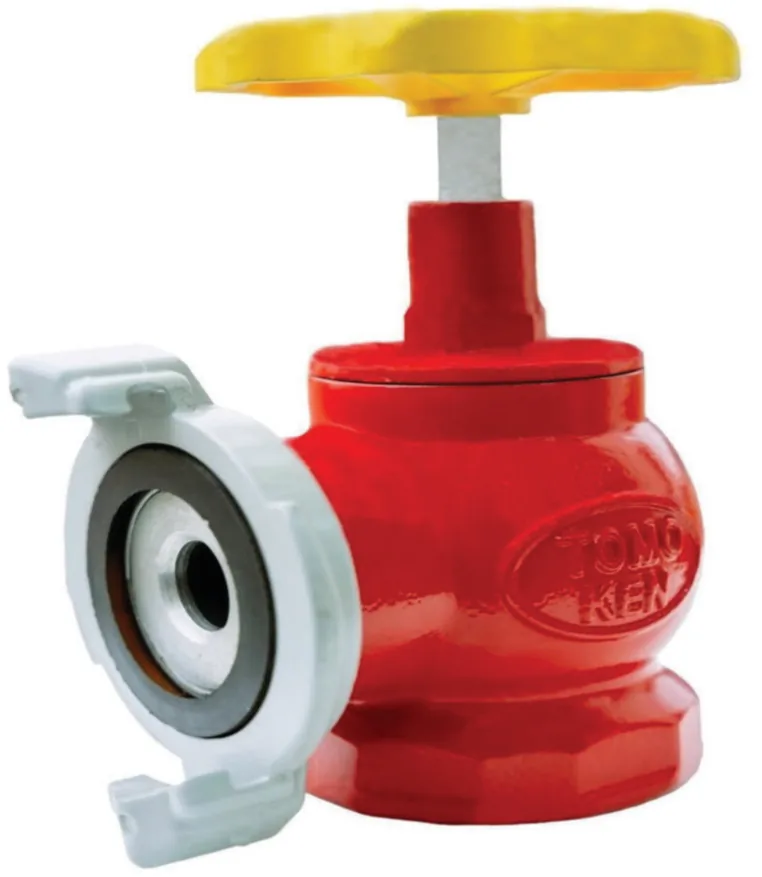

Van góc giảm áp gang D50 VGA-50FC – Tomoken có kiểm định/lưu thông

Van góc giảm áp VGA-50FC của Tomoken là van họng nước DN50 thân gang có thêm chức năng hạ áp: nước vào van có thể ở mức 2–16 bar, nhưng ra tới đầu miệng lăng chỉ còn 1,5–3,9 bar, trong khi lưu lượng vẫn được duy trì. Van dùng ren côn hệ Anh PT2″, đầu nối theo TCVN 5739 / TCVN 6379. Giá tại Thietbi114: 509.500đ, có tem kiểm định/lưu thông.

Dưới đây là lý do các tầng thấp của nhà cao tầng cần loại van này, cách đọc biểu đồ trong catalogue và lưu ý khi bắt ren.

Thông số kỹ thuật

Thông số theo catalogue Tomoken 2025. Catalogue không công bố khối lượng của van giảm áp nên bảng không ghi mục này.

Vì sao tầng thấp của nhà cao tầng cần van giảm áp

Trong tòa nhà nhiều tầng, máy bơm chữa cháy phải tạo đủ áp để nước lên tới họng cao nhất. Hệ quả là các tầng phía dưới, gần bơm, nhận áp lớn hơn nhiều so với nhu cầu: catalogue cho phép đầu vào van tới 16 bar. Nếu lắp van thường ở những tầng này, dòng nước tại lăng có thể mạnh tới mức người cầm lăng khó giữ vững, vòi giật mạnh và tia nước khó điều khiển.

Van VGA-50FC xử lý chuyện đó ngay tại họng: áp suất ở đầu miệng lăng được đưa về dải 1,5–3,9 bar, còn lưu lượng vẫn được giữ để đủ nước dập lửa. Người dùng tại tầng thấp thao tác giống hệt tầng cao, không cần kỹ năng riêng.

Việc chọn tầng nào dùng van giảm áp, tầng nào dùng van thường thuộc phần tính toán thủy lực của đơn vị thiết kế. Khi có bảng áp suất theo từng tầng, kỹ thuật Thietbi114 sẽ giúp bóc số lượng từng loại.

Đọc biểu đồ DN50 và bắt ren PT2″

Catalogue kèm biểu đồ thử với lăng Ø13, áp đầu vào đo ở vị trí trước van khoảng 1 m. Đọc trên đồ thị:

• Áp đầu ra giữ ổn định ở khoảng 0,39 MPa khi áp đầu vào thay đổi.
• Lưu lượng qua lăng đạt khoảng 4,3 l/s.

Đây là số đọc từ đồ thị nên chỉ mang tính tham khảo; điều kiện thực tế phụ thuộc chiều dài vòi, lăng và áp đầu vào tại từng tầng.

Về kết nối, van dùng ren côn hệ Anh PT2″. Ren côn làm kín nhờ độ siết, nên cần quấn băng tan hoặc dùng keo làm kín ren phù hợp, siết đến khi cửa ra hướng đúng chiều treo vòi. Không nới ngược lại để chỉnh hướng vì dễ gây rò.

Lớp sơn epoxy tĩnh điện dày 100–150 micron bảo vệ thân gang; khi lắp tránh dùng kìm kẹp trực tiếp lên bề mặt sơn.

Lắp đặt và kết hợp

Cửa ra dùng khớp nối TCVN 5739, ghép với cuộn vòi và lăng DN50. Lưu ý biểu đồ của hãng thử với lăng Ø13, nên khi đối chiếu số liệu cần dùng lăng tương đương. Van thuộc nhóm van góc trong hệ thống chữa cháy bằng nước.

Ở các tầng cao không cần hạ áp, dùng van góc gang Tomoken DN50 hoặc van góc chữa cháy D50 hàng dự án. Cỡ lớn hơn của cùng dòng giảm áp là van góc giảm áp VGA-65FC.

Câu hỏi thường gặp

Tầng nào trong tòa nhà nên lắp van góc giảm áp VGA-50FC?

Thường là các tầng thấp, gần máy bơm, nơi áp đầu vào cao. Danh sách tầng cụ thể do đơn vị thiết kế xác định theo tính toán thủy lực.

Van VGA-50FC hạ áp xuống bao nhiêu?

Theo catalogue, áp đầu ra tại miệng lăng là 1,5–3,9 bar với áp đầu vào 2–16 bar. Biểu đồ với lăng Ø13 cho áp ra khoảng 0,39 MPa.

Van giảm áp DN50 dùng ren gì?

Van dùng ren côn hệ Anh PT2″. Cần làm kín ren bằng băng tan hoặc keo phù hợp khi lắp.

Giá van giảm áp VGA-50FC bao nhiêu, có tem kiểm định/lưu thông không?

Giá 509.500đ, van có tem kiểm định/lưu thông. Gọi 0866.644.114 để được báo giá theo số lượng công trình.
