Van giảm áp DN65 H200-0065-16-D2B – ShinYi

Van giảm áp DN65 ShinYi — model H200-0065-16-D2B (pressure reducing valve) là van thuỷ lực thân gang cầu sơn xanh, kết nối mặt bích PN16, làm việc bằng chính áp lực nước qua cụm pilot. Van giảm áp H200 hạ áp lực nước phía sau van xuống mức cài đặt và giữ ổn định khi lưu lượng thay đổi — thường đặt ở đầu tuyến cấp cho các tầng thấp, khu vực có áp nguồn cao hoặc trước thiết bị cần áp làm việc thấp hơn áp đường ống.

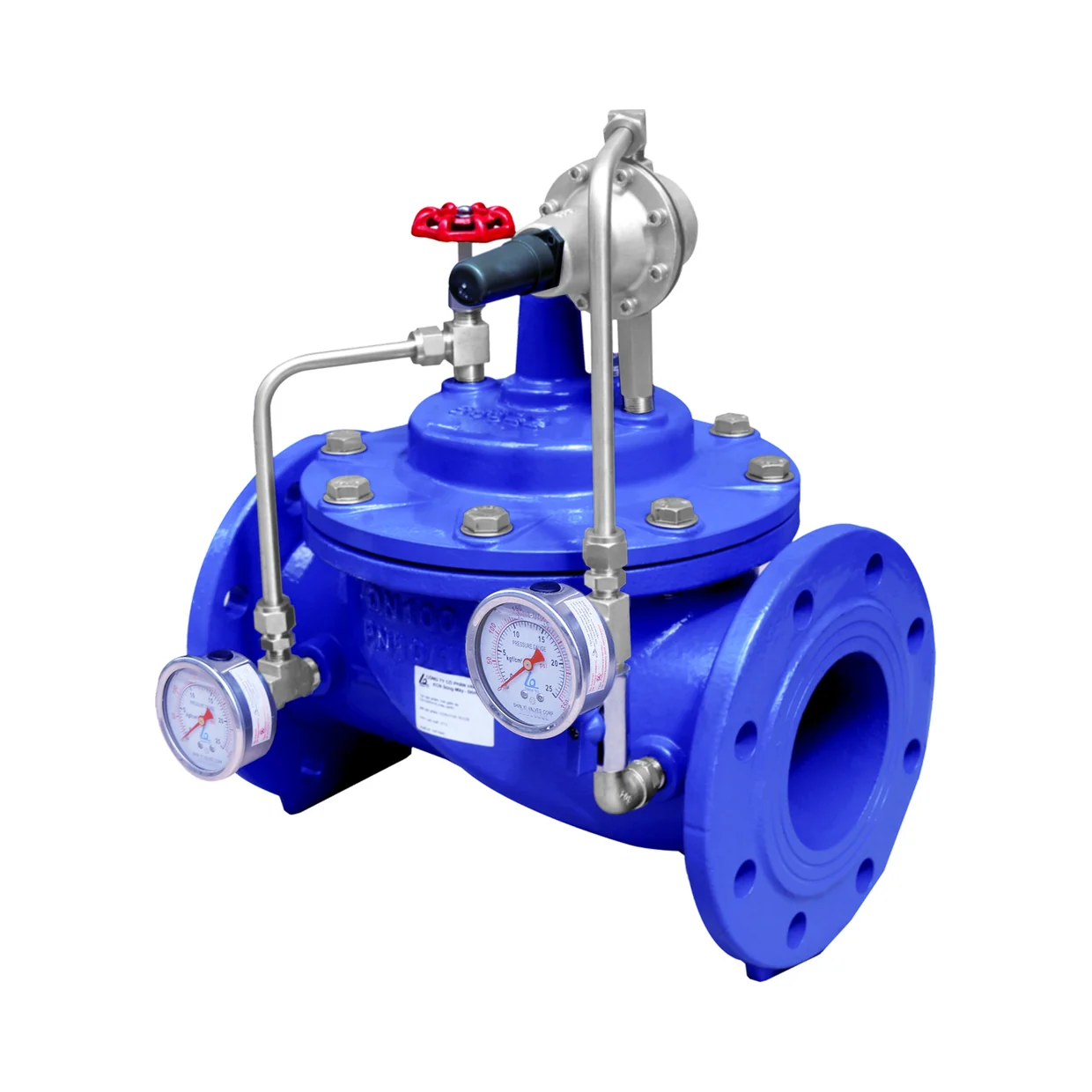

Ảnh bìa minh hoạ màu sơn xanh: đổi màu từ ảnh sản phẩm trong catalogue ShinYi (catalogue in ảnh bản đỏ).

Thông số kỹ thuật H200-0065-16-D2B

(Theo Catalogue SHINYI 2025, trang 59, 60, 64 và 65)

Mã sản phẩm	H200-0065-16-D2B
Nhà sản xuất	Công ty Cổ phần Van Shin Yi — KCN Sông Mây, Đồng Nai
Loại van	Van giảm áp (pressure reducing valve) — dòng van thuỷ lực H100–H600
Cỡ van	DN65
Mặt bích	PN16 (mã -16) · dòng H có PN10, PN16, PN25, JIS 10K/16K/20K, ANSI 150LB
Thân van	Gang cầu ASTM A536 / EN GJS 500-7
Màng van	Cao su EPDM gia cường vải nylon
Sơn phủ	Epoxy dạng bột, dày 250–300 µm, theo JIS K 5551:2002 (TCVN 9014:2011) · màu xanh
Nhiệt độ làm việc	−10 °C ~ 120 °C
Môi chất	Hệ thống nước
Tiêu chuẩn thiết kế	BS EN 1074-5 · BS 5163-2
Khoảng cách 2 mặt bích	BS EN 558-1 Table 1 Series 1 · ISO 5752 Table 1 Series 1
Tiêu chuẩn mặt bích	DIN 2632 · ISO 7005-2 · BS 4504 (PN10–25) · JIS B2220 · ASME B16.42

Kích thước lắp đặt DN65 (mm)

Chiều dài L (mặt bích – mặt bích)	290
	PN10	PN16	PN20	PN25
Đường kính tâm lỗ bích K	145	145	140	145
Số lỗ – đường kính lỗ n-Ød	4-Ø19	4-Ø19	4-Ø19	8-Ø19
Dày mặt bích C	PN10/16: 19		PN20/25: 19
Chiều cao H	383

Trang này là mã -16 nên lấy cột PN16 để đối chiếu bích đối ứng: tâm lỗ 145 mm, 4-Ø19. Nếu tuyến ống dùng bích PN10 hoặc PN25, đối chiếu cột tương ứng và đặt đúng mã theo áp lực của thiết kế.

Vật liệu thân van

Bộ phận	Vật liệu	Mã vật liệu
Thân van · tấm dưới · tấm trên · nắp van	Gang cầu	ASTM A536 / EN GJS 500-7
Đế van	Thép không gỉ	ASTM A182 F304
Màng van	Cao su + vải nylon	EPDM + Nylon
Trục · lò xo · dẫn hướng trục	Thép không gỉ	ASTM A182 F304
Gioăng · vòng O-ring	Cao su	NBR
Bu lông · đai ốc · long đen	Thép không gỉ	A193 B8 · A194 Gr.8 · ASTM A182 F304

Cụm điều khiển H200

Bộ phận	Vật liệu	Mã vật liệu
Đồng hồ áp suất	Hàng thương mại	—
Van kim	Thép không gỉ	ASTM A182 F304
Pilot giảm áp	Thép không gỉ	ASTM A182 F304

Sơ đồ lắp đặt theo hãng

1. Ống cấp nước chính
2. Van cổng — cô lập khi bảo trì
3. Van Y lọc — chặn cặn trước khi vào van
4. Thân van chính H200
5. Đồng hồ áp suất
6. Van kim
7. Pilot giảm áp

Lọc Y đặt trước van là điều kiện để van làm việc ổn định: đường dẫn nước qua pilot và van kim rất nhỏ, cặn trong ống chui vào sẽ làm van đáp ứng sai hoặc không đóng kín.

Cách đọc mã H200-0065-16-D2B

• H200 — van giảm áp (pressure reducing valve)
• 0065 — cỡ DN65
• 16 — mặt bích PN16 (10 = PN10, 25 = PN25, 1K = JIS 10K, A1 = ANSI 150LB)
• D2 — thân gang cầu · B — sơn xanh

Lưu lượng tương ứng ống DN65

Vận tốc nước trong ống	1 m/s	2 m/s	3 m/s
Lưu lượng (m³/h)	≈ 12	≈ 24	≈ 36

Tính gần đúng theo đường kính danh nghĩa DN65 để hình dung cỡ van — chọn van theo tính toán thuỷ lực của hồ sơ thiết kế.

H200 và H100 khác nhau thế nào?

Cùng cỡ DN65, van giảm áp H200 và van phao H100 có cùng chiều dài L 290 mm và cùng mặt bích; chiều cao H200 là 383 mm, H100 là 308 mm do cụm điều khiển khác nhau. Hai van lắp được trên cùng khoảng ống, nhưng chức năng khác hẳn — chọn theo yêu cầu của hồ sơ thiết kế.

Các cỡ H200 sơn xanh liền kề

Cỡ	L (mm)	H (mm)	Giá bán lẻ
DN50	230	353	10.327.500đ
DN65 ← trang này	290	383	11.190.000đ
DN80	310	399	12.633.500đ

Sơn xanh hay sơn đỏ?

Hai bản H200-0065-16-D2B (xanh) và H200-0065-16-D2R (đỏ) cùng kích thước, cùng vật liệu và cùng giá 11.190.000đ. Màu sơn chỉ để nhận diện tuyến ống: đỏ cho hệ chữa cháy, xanh cho cấp nước. Xem bản sơn đỏ: H200-0065-16-D2R.

Câu hỏi thường gặp

Van giảm áp H200 DN65 có lắp với mặt bích PN10 được không?

Mã H200-0065-16-D2B làm bích PN16. Ở cỡ DN65, bích PN10 có tâm lỗ 145 mm và 4-Ø19, bích PN16 là 145 mm và 4-Ø19 — hai chuẩn trùng số đo nên lắp lẫn được.

Có cần lắp lọc Y trước van giảm áp H200 không?

Có. Sơ đồ lắp đặt của ShinYi đặt van cổng và van Y lọc trước thân van giảm áp, để cặn không làm tắc pilot và van kim.

Van làm việc ở nhiệt độ và môi chất nào?

Theo catalogue ShinYi 2025, dòng van thuỷ lực H100–H600 làm việc từ −10 °C đến 120 °C, dùng cho hệ thống nước.

Giá van giảm áp DN65 ShinYi bao nhiêu?

Giá bán lẻ trên web là 11.190.000đ, bản sơn xanh và sơn đỏ cùng giá. Mua số lượng cho công trình, gọi 0866.644.114 để báo giá kèm VAT.
