Van cổng ty nổi DN300 GRHX-0300-16-D2R – ShinYi

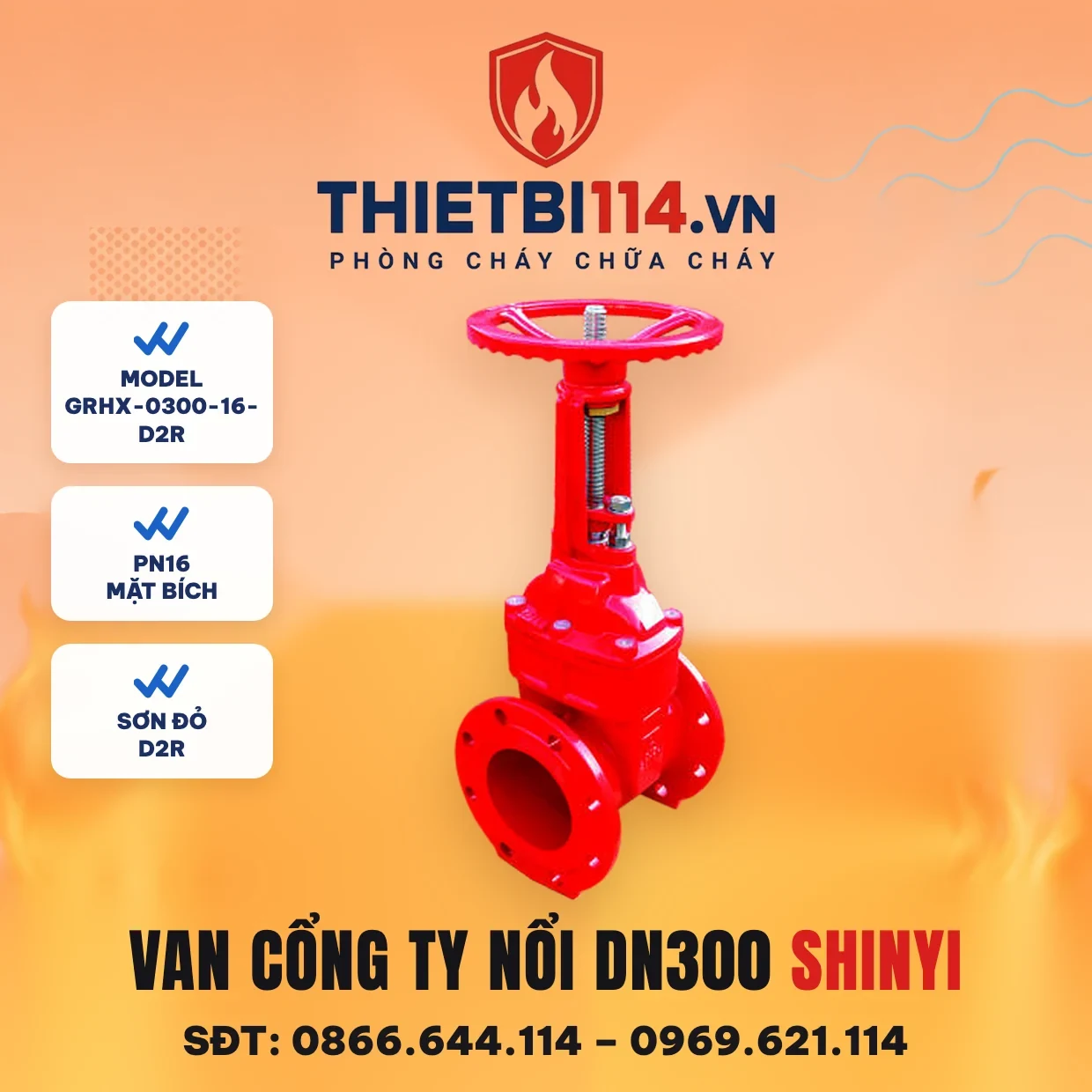

Van cổng ty nổi DN300 ShinYi — model GRHX-0300-16-D2R là van cổng lá van bọc cao su, trục ren nâng lên khi mở, vận hành bằng tay quay vô lăng ØF 430 mm, thân gang cầu sơn đỏ, kết nối mặt bích PN16. Bản sơn đỏ thường dùng cho hệ thống chữa cháy bằng nước: đường ống trục, vòng mạch chữa cháy, trạm bơm PCCC.

Điểm mạnh của van ty nổi là nhìn phần trục nhô trên tay quay là biết van đang mở hay đóng — hợp với trạm bơm, phòng van và tuyến ống lộ thiên cần kiểm tra trạng thái bằng mắt. Đổi lại cần chừa chiều cao: cỡ DN300 cao 1359 mm (Ho theo catalogue).

Thông số kỹ thuật GRHX-0300-16-D2R

(Theo Catalogue SHINYI 2025, trang 9 và 10)

Mã sản phẩm	GRHX-0300-16-D2R
Nhà sản xuất	Công ty Cổ phần Van Shin Yi — KCN Sông Mây, Đồng Nai
Kiểu van	Van cổng lá van bọc cao su (resilient seated gate valve), ty nổi
Vận hành	Tay quay vô lăng, đường kính ØF 430 mm
Cỡ van	DN300
Mặt bích	PN16 (mã -16) · dòng van có PN10, PN16, PN25, JIS 10K/16K, ANSI 150LB
Thân · nắp van	Gang cầu ASTM A536 / EN GJS 500-7
Sơn phủ	Epoxy dạng bột, dày 250–300 µm, theo JIS K 5551:2002 (TCVN 9014:2011) · màu đỏ
Nhiệt độ làm việc	−10 °C ~ 120 °C
Môi chất	Hệ thống nước
Tiêu chuẩn thiết kế	BS 5163-1 · BS EN 1074-1 · AWWA C509 · WRAS · ISO 7259
Khoảng cách 2 mặt bích	BS EN 558-1 Table 1 Series 3 · ISO 5752 Table 1 Series 3 · ASME B16.10
Tiêu chuẩn mặt bích	BS 4504 · DIN 2632 · DIN 2633 (PN10–25) · JIS B2220 · ASME B16.42

Kích thước lắp đặt DN300 (mm)

Chiều dài L (mặt bích – mặt bích)	356
	PN10	PN16	PN20	PN25
Đường kính tâm lỗ bích K	400	410	432	430
Số lỗ – đường kính lỗ n-Ød	12-Ø23	12-Ø28	12-Ø26	16-Ø31
Dày mặt bích C	PN10/16: 25		PN20/25: 28
Chiều cao Ho	1359
Đường kính tay quay ØF	430

Trang này là mã -16 nên lấy cột PN16 để đối chiếu bích đối ứng: tâm lỗ 410 mm, 12-Ø28. Nếu tuyến ống dùng bích PN10 hoặc PN25, đối chiếu cột tương ứng ở bảng trên và đặt đúng mã theo áp lực của thiết kế.

Vật liệu các bộ phận chính

Bộ phận	Vật liệu	Mã vật liệu
Thân van	Gang cầu	ASTM A536 / EN GJS 500-7
Lá van (nêm)	Gang cầu + cao su EPDM	ASTM A536 + EPDM
Chốt	Thép không gỉ	AISI 304 / 316
Đai ốc lá van	Đồng	ASTM C 51900
Trục van	Thép không gỉ	AISI 410 / 304
Nắp van · nắp chặn · giá đỡ trục	Gang cầu	ASTM A536 / EN GJS 500-7
Gioăng nắp · vòng O-ring	Cao su	NBR
Bạc ép	Đồng thau	ASTM B824
Khớp nối trục – tay quay	Đồng	ASTM C 83600
Tay quay	Thép carbon / gang cầu	ASTM A153 / A536
Bu lông · đai ốc · long đen	Inox / thép carbon	AISI 304 / A194

Cách đọc mã GRHX-0300-16-D2R

• GR — dòng van cổng lá van bọc cao su ty nổi, catalogue ghi nhóm GRHX/GVHX/GVHF là dòng (MỚI)
• H — tay quay vô lăng
• X — kết nối mặt bích
• 0300 — cỡ DN300
• 16 — mặt bích PN16
• D2 — thân gang cầu · R — sơn đỏ

Lưu lượng tương ứng ống DN300

Vận tốc nước trong ống	1 m/s	2 m/s	3 m/s
Lưu lượng (m³/h)	≈ 254	≈ 509	≈ 763

Tính gần đúng theo đường kính danh nghĩa DN300 để hình dung cỡ van — chọn van theo tính toán thuỷ lực của hồ sơ thiết kế.

Ty nổi hay ty chìm — chênh chiều cao bao nhiêu?

Cùng cỡ DN300, cùng chiều dài L 356 mm và cùng mặt bích, bản ty nổi GRHX cao 1359 mm, còn bản ty chìm tay quay GVHX chỉ 710 mm (catalogue trang 11). Chỗ lắp thấp như hố van, hộp kỹ thuật thì chọn ty chìm; cần nhìn trạng thái đóng mở từ xa thì chọn ty nổi.

Các cỡ GRHX sơn đỏ liền kề

Cỡ	L (mm)	H (mm)	Giá bán lẻ
DN250	330	1122	19.717.500đ
DN300 ← trang này	356	1359	27.796.000đ
DN350	381	1359	34.470.000đ

Sơn xanh hay sơn đỏ?

Hai bản GRHX-0300-16-D2B (xanh) và GRHX-0300-16-D2R (đỏ) cùng kích thước, cùng vật liệu và cùng giá 27.796.000đ. Màu sơn chỉ để nhận diện tuyến ống: đỏ cho hệ chữa cháy, xanh cho cấp nước. Xem bản sơn xanh: GRHX-0300-16-D2B.

Câu hỏi thường gặp

Van GRHX DN300 có lắp với mặt bích PN10 được không?

Mã GRHX-0300-16-D2R làm bích PN16. Ở cỡ DN300, bích PN10 có tâm lỗ 400 mm và 12-Ø23, bích PN16 là 410 mm và 12-Ø28 — hai chuẩn khác nhau nên phải đặt đúng mã theo bích đối ứng.

Van GRHX làm việc ở nhiệt độ bao nhiêu?

Theo catalogue ShinYi 2025, dòng van cổng lá van bọc cao su này làm việc từ −10 °C đến 120 °C, dùng cho hệ thống nước.

GRHX ty nổi và GVHX ty chìm khác nhau những gì?

Cùng chiều dài L 356 mm và cùng mặt bích; khác ở cơ cấu trục. Theo catalogue, GRHX dùng trục inox AISI 410/304 và đai ốc lá van đồng ASTM C 51900, GVHX dùng trục inox ASTM A276 420 và đai ốc đồng thau ASTM B824/B584. Cỡ DN300: GRHX cao 1359 mm, GVHX 710 mm; giá bán lẻ trên web 27.796.000đ so với 20.520.000đ.

Giá van cổng ty nổi DN300 ShinYi bao nhiêu?

Giá bán lẻ trên web là 27.796.000đ, bản sơn xanh và sơn đỏ cùng giá. Mua số lượng cho công trình, gọi 0866.644.114 để báo giá kèm VAT.
