Van cổng ty chìm tay quay DN100 RVHX-0100-16-D2R – ShinYi

Van cổng ty chìm DN100 ShinYi — model RVHX-0100-16-D2R là van cổng lá van bọc cao su, trục không nâng lên khi mở, vận hành bằng tay quay vô lăng, thân gang cầu sơn đỏ, kết nối mặt bích PN16. Bản sơn đỏ thường dùng cho hệ thống chữa cháy bằng nước: đường ống trục, vòng mạch chữa cháy, trạm bơm PCCC.

Van ty chìm giữ nguyên chiều cao khi đóng hay mở — cỡ DN100 cao 348 mm tính cả tay quay — nên hợp đặt trong hố van, hộp kỹ thuật hoặc trần thấp, nơi van ty nổi không đủ chỗ.

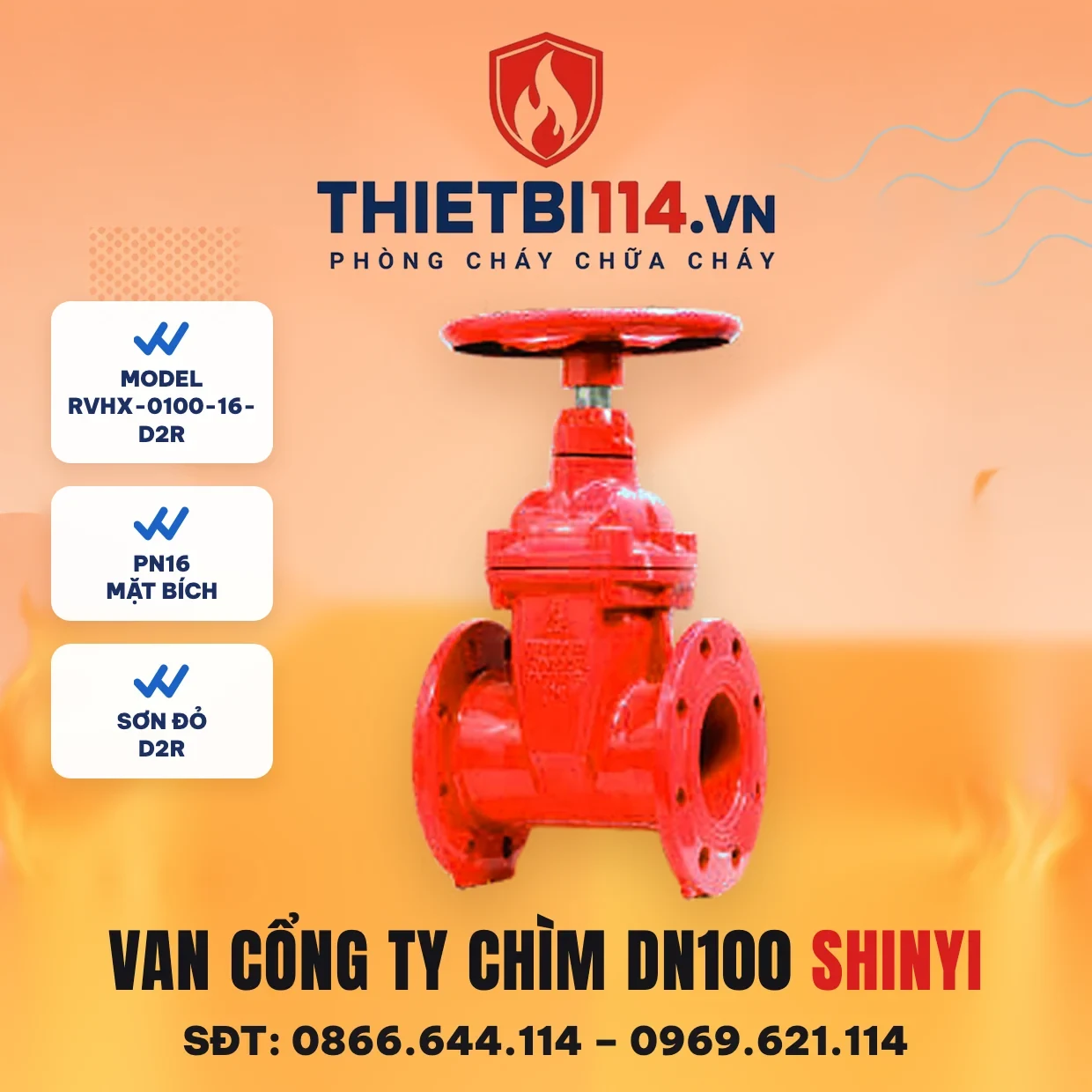

Ảnh bìa minh hoạ màu sơn đỏ: đổi màu từ ảnh sản phẩm trong catalogue ShinYi (catalogue in ảnh bản xanh).

Thông số kỹ thuật RVHX-0100-16-D2R

(Theo Catalogue SHINYI 2025, trang 5 và 7)

Mã sản phẩm	RVHX-0100-16-D2R
Nhà sản xuất	Công ty Cổ phần Van Shin Yi — KCN Sông Mây, Đồng Nai
Kiểu van	Van cổng lá van bọc cao su (resilient seated gate valve), ty chìm
Vận hành	Tay quay vô lăng, đường kính ØF 200 mm
Cỡ van	DN100
Mặt bích	PN16 (mã -16) · dòng RV có PN10, PN16, PN25, JIS 10K/16K, ANSI 150LB
Thân · nắp van	Gang cầu ASTM A536 / EN GJS 500-7
Sơn phủ	Epoxy dạng bột, dày 250–300 µm, theo JIS K 5551:2002 (TCVN 9014:2011) · màu đỏ
Nhiệt độ làm việc	−10 °C ~ 120 °C
Môi chất	Hệ thống nước
Tiêu chuẩn thiết kế	BS 5163-1 · BS EN 1074-1 · AWWA C509 · WRAS · ISO 7259
Khoảng cách 2 mặt bích	BS EN 558-1 Table 1 Series 3 · ISO 5752 Table 1 Series 3 · ASME B16.10
Tiêu chuẩn mặt bích	DIN 2632 / BS 4504 (PN10–25) · JIS B2220 · ASME B16.42

Kích thước lắp đặt DN100 (mm)

Chiều dài L (mặt bích – mặt bích)	229
	PN10	PN16	PN20	PN25
Đường kính tâm lỗ bích K	180	180	191	190
Số lỗ – đường kính lỗ n-Ød	8-Ø19	8-Ø19	8-Ø19	8-Ø23
Dày mặt bích C	PN10/16: 19		PN20/25: 19
Chiều cao H (bản tay quay)	348
Đường kính tay quay ØF	200

Trang này là mã -16 nên lấy cột PN16 để đối chiếu bích đối ứng: tâm lỗ 180 mm, 8-Ø19. Nếu tuyến ống dùng bích PN10 hoặc PN25, đối chiếu cột tương ứng ở bảng trên và đặt đúng mã theo áp lực của thiết kế.

Vật liệu các bộ phận chính

Bộ phận	Vật liệu	Mã vật liệu
Thân van	Gang cầu	ASTM A536 / EN GJS 500-7
Lá van (nêm)	Gang cầu bọc cao su lưu hoá	ASTM A536 / EN GJS 500-7
Đai ốc lá van	Đồng thau / đồng	ASTM B824 / B584
Trục van	Thép không gỉ	ASTM A276 420
Nắp van · nắp che	Gang cầu	ASTM A536 / EN GJS 500-7
Gioăng nắp · vòng O-ring	Cao su	NBR
Bạc chặn	Đồng thau	ASTM B824
Bạc lót	Nhựa	Nylon
Bu lông · long đen	Inox / thép carbon	AISI 304 / A194
Nắp chắn bụi	Cao su	NBR

Cách đọc mã RVHX-0100-16-D2R

• RV — dòng van cổng lá van bọc cao su ty chìm (catalogue xếp chung nhóm RR/RV)
• H — tay quay vô lăng (bản nắp chụp là C: RVCX)
• X — kết nối mặt bích
• 0100 — cỡ DN100
• 16 — mặt bích PN16
• D2 — thân gang cầu · R — sơn đỏ

Lưu lượng tương ứng ống DN100

Vận tốc nước trong ống	1 m/s	2 m/s	3 m/s
Lưu lượng (m³/h)	≈ 28	≈ 57	≈ 85

Tính gần đúng theo đường kính danh nghĩa DN100 để hình dung cỡ van — chọn van theo tính toán thuỷ lực của hồ sơ thiết kế.

Ty chìm hay ty nổi — chênh chiều cao bao nhiêu?

Cùng cỡ DN100 và cùng chiều dài L 229 mm, van cổng ty nổi RRHX của ShinYi cao 546 mm (trang 6 catalogue), còn bản ty chìm RVHX chỉ 348 mm. Đổi lại, ty nổi nhìn trục là biết van đang mở hay đóng; ty chìm cần xem số vòng quay hoặc lắp thêm van tín hiệu nếu hệ thống yêu cầu giám sát trạng thái.

Các cỡ RVHX sơn đỏ liền kề

Cỡ	L (mm)	H (mm)	Giá bán lẻ
DN80	203	298	4.090.500đ
DN100 ← trang này	229	348	4.682.000đ
DN125	254	377	5.944.500đ

Sơn xanh hay sơn đỏ?

Hai bản RVHX-0100-16-D2B (xanh) và RVHX-0100-16-D2R (đỏ) cùng kích thước, cùng vật liệu và cùng giá 4.682.000đ. Màu sơn chỉ để nhận diện tuyến ống: đỏ cho hệ chữa cháy, xanh cho cấp nước. Xem bản sơn xanh: RVHX-0100-16-D2B.

Câu hỏi thường gặp

Van cổng ty chìm DN100 RVHX có dùng cho mặt bích PN10 được không?

Mã RVHX-0100-16-D2R làm bích PN16. Ở cỡ DN100, bích PN10 có tâm lỗ 180 mm và 8-Ø19, bích PN16 là 180 mm và 8-Ø19 — hai chuẩn trùng số đo nên lắp lẫn được.

Van RVHX làm việc ở nhiệt độ bao nhiêu?

Theo catalogue ShinYi 2025, dòng RR/RV làm việc từ −10 °C đến 120 °C, dùng cho hệ thống nước.

RVHX và RVCX khác nhau thế nào?

Cùng thân van và kích thước bích; RVHX vận hành bằng tay quay vô lăng ØF 200 mm, còn RVCX là bản nắp chụp. Catalogue ghi chiều cao cỡ DN100: bản tay quay 348 mm, bản nắp chụp 364 mm.

Giá van cổng ty chìm DN100 ShinYi bao nhiêu?

Giá bán lẻ trên web là 4.682.000đ, bản sơn xanh và sơn đỏ cùng giá. Mua số lượng cho công trình, gọi 0866.644.114 để báo giá kèm VAT.
