Van cổng ty chìm nắp chụp DN350 RVCX-0350-16-D2R – ShinYi

Van cổng ty chìm nắp chụp DN350 ShinYi — model RVCX-0350-16-D2R là van cổng lá van bọc cao su, trục không nâng lên khi mở, đầu trục lắp nắp chụp thay cho tay quay, thân gang cầu sơn đỏ, kết nối mặt bích PN16. Bản sơn đỏ thường dùng cho hệ thống chữa cháy bằng nước: đường ống trục, vòng mạch chữa cháy, trạm bơm PCCC.

Kiểu nắp chụp không có vô lăng gắn sẵn nên gọn và khó bị người không có phận sự tự ý đóng mở — hay dùng cho van đặt dưới hố van, hộp van âm đất hoặc tuyến ống ngoài công trình. Cỡ DN350 cao 750 mm theo catalogue.

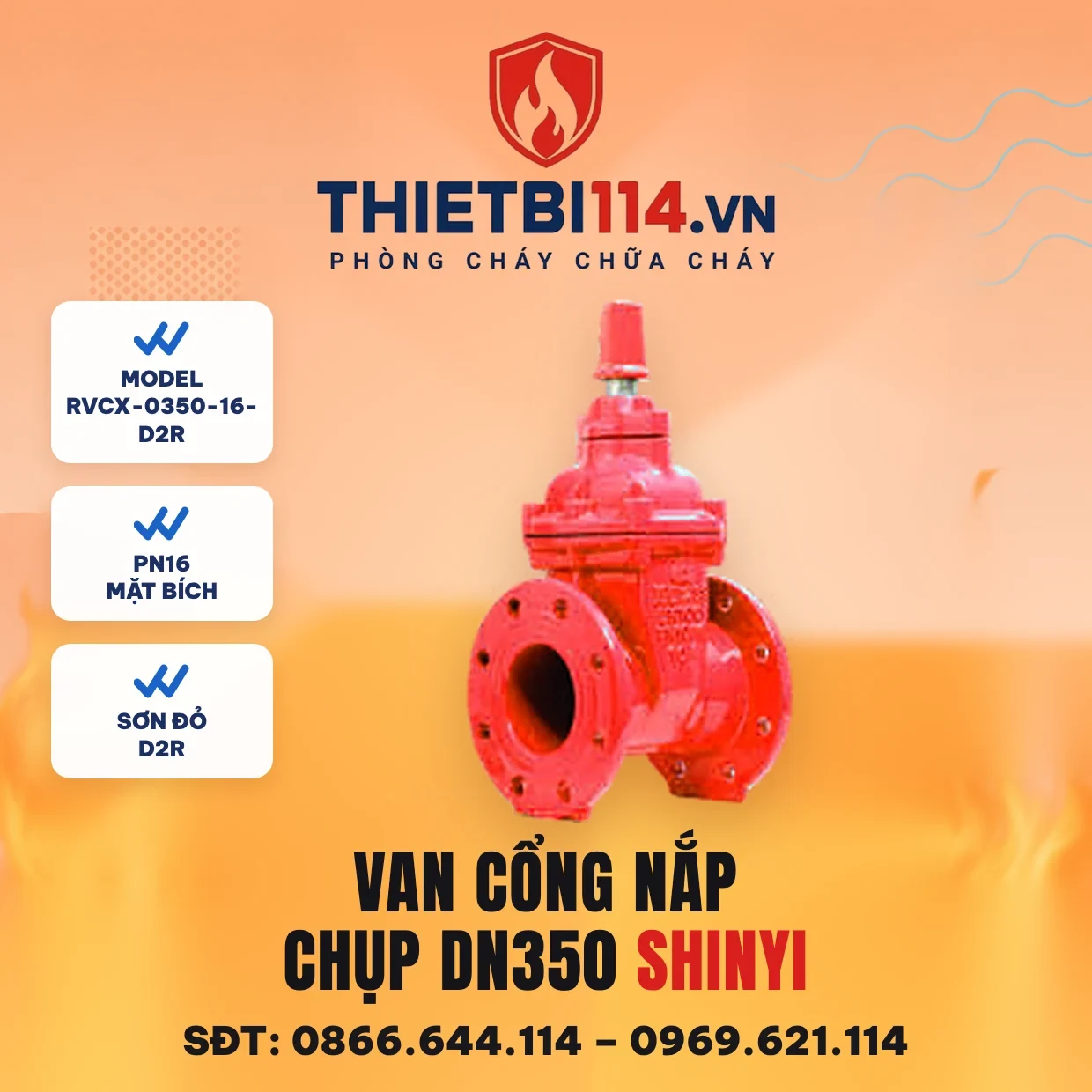

Ảnh bìa minh hoạ màu sơn đỏ: đổi màu từ ảnh sản phẩm trong catalogue ShinYi (catalogue in ảnh bản xanh).

Thông số kỹ thuật RVCX-0350-16-D2R

(Theo Catalogue SHINYI 2025, trang 5 và 7)

Mã sản phẩm	RVCX-0350-16-D2R
Nhà sản xuất	Công ty Cổ phần Van Shin Yi — KCN Sông Mây, Đồng Nai
Kiểu van	Van cổng lá van bọc cao su (resilient seated gate valve), ty chìm
Vận hành	Nắp chụp đầu trục (không có tay quay gắn liền)
Cỡ van	DN350
Mặt bích	PN16 (mã -16) · dòng van có PN10, PN16, PN25, JIS 10K/16K, ANSI 150LB
Thân · nắp van	Gang cầu ASTM A536 / EN GJS 500-7
Sơn phủ	Epoxy dạng bột, dày 250–300 µm, theo JIS K 5551:2002 (TCVN 9014:2011) · màu đỏ
Nhiệt độ làm việc	−10 °C ~ 120 °C
Môi chất	Hệ thống nước
Tiêu chuẩn thiết kế	BS 5163-1 · BS EN 1074-1 · AWWA C509 · WRAS · ISO 7259
Khoảng cách 2 mặt bích	BS EN 558-1 Table 1 Series 3 · ISO 5752 Table 1 Series 3 · ASME B16.10
Tiêu chuẩn mặt bích	DIN 2632 / BS 4504 (PN10–25) · JIS B2220 · ASME B16.42

Kích thước lắp đặt DN350 (mm)

Chiều dài L (mặt bích – mặt bích)	381
	PN10	PN16	PN20	PN25
Đường kính tâm lỗ bích K	460	470	476	490
Số lỗ – đường kính lỗ n-Ød	16-Ø23	16-Ø28	12-Ø30	16-Ø34
Dày mặt bích C	PN10/16: 25		PN20/25: 30
Chiều cao H (bản nắp chụp)	750

Trang này là mã -16 nên lấy cột PN16 để đối chiếu bích đối ứng: tâm lỗ 470 mm, 16-Ø28. Nếu tuyến ống dùng bích PN10 hoặc PN25, đối chiếu cột tương ứng ở bảng trên và đặt đúng mã theo áp lực của thiết kế.

Vật liệu các bộ phận chính

Bộ phận	Vật liệu	Mã vật liệu
Thân van	Gang cầu	ASTM A536 / EN GJS 500-7
Lá van (nêm)	Gang cầu bọc cao su lưu hoá	ASTM A536 / EN GJS 500-7
Đai ốc lá van	Đồng thau / đồng	ASTM B824 / B584
Trục van	Thép không gỉ	ASTM A276 420
Nắp van · nắp che	Gang cầu	ASTM A536 / EN GJS 500-7
Nắp chụp	Gang cầu	ASTM A536
Gioăng nắp · vòng O-ring	Cao su	NBR
Bạc chặn	Đồng thau	ASTM B824
Bạc lót	Nhựa	Nylon
Bu lông · long đen	Inox / thép carbon	AISI 304 / A194
Nắp chắn bụi	Cao su	NBR

Cách đọc mã RVCX-0350-16-D2R

• RV — dòng van cổng lá van bọc cao su ty chìm (catalogue xếp chung nhóm RR/RV)
• C — nắp chụp (bản tay quay là H: RVHX)
• X — kết nối mặt bích
• 0350 — cỡ DN350
• 16 — mặt bích PN16
• D2 — thân gang cầu · R — sơn đỏ

Lưu lượng tương ứng ống DN350

Vận tốc nước trong ống	1 m/s	2 m/s	3 m/s
Lưu lượng (m³/h)	≈ 346	≈ 693	≈ 1.039

Tính gần đúng theo đường kính danh nghĩa DN350 để hình dung cỡ van — chọn van theo tính toán thuỷ lực của hồ sơ thiết kế.

Nắp chụp, tay quay hay ty nổi?

Cùng cỡ DN350 và cùng chiều dài L 381 mm, catalogue ghi: bản nắp chụp RVCX cao 750 mm, bản tay quay RVHX cao 740 mm (tay quay ØF 430 mm), còn bản ty nổi RRHX cao 1355 mm (trang 6). Nắp chụp hợp chỗ cần chống tự ý thao tác; tay quay tiện đóng mở thường xuyên; ty nổi dễ kiểm tra trạng thái bằng mắt.

Các cỡ RVCX sơn đỏ liền kề

Cỡ	L (mm)	H (mm)	Giá bán lẻ
DN300	356	730	22.900.500đ
DN350 ← trang này	381	750	27.660.000đ
DN400	406	895	42.882.000đ

Sơn xanh hay sơn đỏ?

Hai bản RVCX-0350-16-D2B (xanh) và RVCX-0350-16-D2R (đỏ) cùng kích thước, cùng vật liệu và cùng giá 27.660.000đ. Màu sơn chỉ để nhận diện tuyến ống: đỏ cho hệ chữa cháy, xanh cho cấp nước. Xem bản sơn xanh: RVCX-0350-16-D2B.

Câu hỏi thường gặp

Van RVCX DN350 có lắp với mặt bích PN10 được không?

Mã RVCX-0350-16-D2R làm bích PN16. Ở cỡ DN350, bích PN10 có tâm lỗ 460 mm và 16-Ø23, bích PN16 là 470 mm và 16-Ø28 — hai chuẩn khác nhau nên phải đặt đúng mã theo bích đối ứng.

Van RVCX làm việc ở nhiệt độ bao nhiêu?

Theo catalogue ShinYi 2025, dòng van cổng lá van bọc cao su này làm việc từ −10 °C đến 120 °C, dùng cho hệ thống nước.

RVCX và GVCX khác nhau thế nào?

Catalogue ShinYi xếp hai dòng vào hai bộ bản vẽ riêng (GVCX ở trang 9–11) nhưng cùng tiêu chuẩn thiết kế, cùng chiều dài L 381 mm và cùng kích thước bích. Khác biệt ghi được là chiều cao cỡ DN350: RVCX 750 mm, GVCX 721 mm; giá bán lẻ trên web 27.660.000đ so với 24.338.500đ. Catalogue không giải thích ý nghĩa chữ đầu mã, nên chọn theo hồ sơ thiết kế hoặc mã đang dùng của công trình.

Giá van cổng ty chìm nắp chụp DN350 ShinYi bao nhiêu?

Giá bán lẻ trên web là 27.660.000đ, bản sơn xanh và sơn đỏ cùng giá. Mua số lượng cho công trình, gọi 0866.644.114 để báo giá kèm VAT.
