Van cổng FM DN80 FRHX-0080-A1-D2R – ShinYi

5.709.500₫

Van cổng FM DN80 FRHX-0080-A1-D2R — van cổng/van cửa DN80 thân gang, dùng đóng/mở tuyến ống hệ chữa cháy nước và cấp nước công trình; kết nối theo tiêu chuẩn mặt bích. Chọn đúng DN80 và chuẩn kết nối theo hồ sơ thiết kế của ShinYi, đồng bộ CO/CQ cho hồ sơ nghiệm thu. Giao 64 tỉnh, xuất VAT.

Giá đã gồm VAT, xuất hoá đơn đỏ
Giao toàn quốc, lắp đặt Hà Nội – Phú Thọ

Van cổng FM DN80 ShinYi — model FRHX-0080-A1-D2R là van cổng ty nổi (OS&Y) tay quay, lá van bọc cao su, đạt chứng nhận UL/FM cho hệ thống PCCC — nhìn phần trục nhô trên tay quay là biết van đang mở hay đóng. Thân gang cầu sơn epoxy đỏ, mã -A1 ứng với bích ANSI 150LB, áp làm việc 300 PSI.

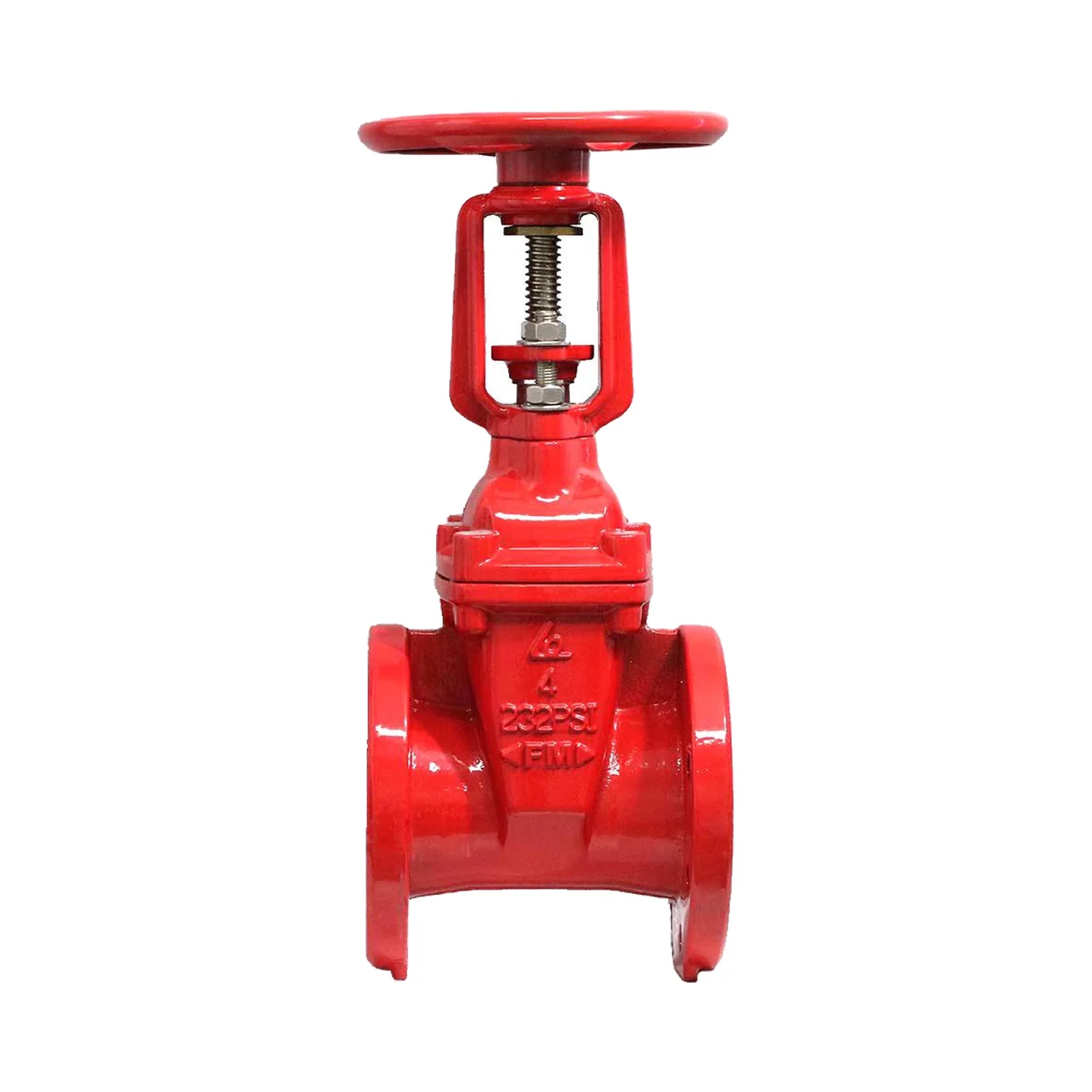

Ảnh bìa minh hoạ: tách từ ảnh nhóm van cổng UL/FM trong catalogue ShinYi trang 20.

Thông số kỹ thuật FRHX-0080-A1-D2R

(Theo Catalogue SHINYI 2025, trang 20–23)

Mã sản phẩm	FRHX-0080-A1-D2R
Cỡ	DN80 (3.2″)
Chuẩn bích của mã	ANSI 150LB — áp làm việc 300 PSI (mã A1)
Nhà sản xuất	Công ty Cổ phần Van Shin Yi — KCN Sông Mây, Đồng Nai
Chứng nhận / tiêu chuẩn thiết kế	UL HMRZ · FM 1120 / 1130 (LISTED) · AWWA C509, C606, C515
Khoảng cách 2 mặt bích	AWWA C509, C606, C515 · FM/UL · ASME B16.10
Chuẩn kết nối	BS 4504 PN10, PN16, PN20 · AWWA C606 · ASME B16.42 125LB / 150LB
Áp suất làm việc	16 bar / 20 bar / 25 bar theo mã
Thân · nắp van	Gang cầu ASTM A536
Lá van	Gang cầu bọc cao su EPDM
Trục	Inox AISI 410
Sơn phủ	Epoxy dạng bột, dày 250–300 µm, theo FM 1120/1130 · màu đỏ
Nhiệt độ làm việc	−10 °C ~ 120 °C
Môi chất	Hệ thống PCCC

Kích thước DN80 (mm)

Chiều dài L	203
Tâm lỗ bích K	152
Số lỗ – đường kính lỗ n-Ød	4-Ø19
Dày mặt bích C	19
Chiều cao Ho (khi mở)	464
Đường kính tay quay ØF	200

Vật liệu các bộ phận

Bộ phận	Vật liệu	Mã vật liệu
Thân · nắp · nắp chặn · giá đỡ trục	Gang cầu	ASTM A536
Lá van	Gang cầu + cao su	ASTM A536 + EPDM
Chốt	Inox	AISI 304
Đai ốc lá van	Đồng	ASTM C51900
Trục	Inox	AISI 410
Gioăng nắp · O-ring	Cao su	NBR
Bạc ép	Thép carbon mạ kẽm	—
Khớp nối trục	Đồng	ASTM C83600
Bu lông · đai ốc · long đen	Inox / thép carbon	AISI 410 · AISI 304
Tay quay	Thép carbon / gang cầu	ASTM 1045 / A536

Cách đọc mã FRHX-0080-A1-D2R

F — dòng UL/FM
R — ty nổi (rising stem)
H — tay quay
X — mặt bích
0080 — cỡ DN80
A1 — ANSI 150LB, áp làm việc 300 PSI
D2 — gang cầu · R — sơn đỏ

Lưu lượng tương ứng ống DN80

Vận tốc nước trong ống	1 m/s	2 m/s	3 m/s
Lưu lượng (m³/h)	≈ 18	≈ 36	≈ 54

Tính gần đúng theo đường kính danh nghĩa DN80 — chọn theo tính toán thuỷ lực của hồ sơ thiết kế.

Chọn bản nào?

Cùng cỡ, bản bích PN10/16: FRHX-0080-16-D2R — giá 5.282.000đ. Bản ty chìm nắp chụp cùng cỡ: FNCX-0080-A1-D2R — giá 4.832.500đ. Bích PN16 dùng cho đường ống theo chuẩn BS/DIN; bích ANSI 150LB dùng cho hệ thiết kế theo chuẩn Mỹ (NFPA, FM).

Các cỡ FRHX-A1 liền kề

Cỡ	Giá bán lẻ
DN65	4.721.000đ
DN80 ← trang này	5.709.500đ
DN100	7.413.500đ

Câu hỏi thường gặp

Van cổng UL/FM khác van cổng thường thế nào?

Dòng FRHX/FNCX được ShinYi công bố đạt UL HMRZ và FM 1120/1130 (LISTED), sơn epoxy theo FM 1120/1130 — dùng cho công trình yêu cầu thiết bị có chứng nhận UL/FM. Van cổng thường của hãng thiết kế theo BS/AWWA, không ghi chứng nhận UL/FM.

Mã -16 và -A1 khác nhau thế nào?

Mã -16 làm bích PN10/PN16 theo BS 4504; mã -A1 làm bích ANSI 150LB, áp làm việc 300 PSI. Hai bản khác kích thước lỗ bích và độ dày bích, chọn đúng theo bích của đường ống.

Làm việc ở nhiệt độ bao nhiêu?

Theo catalogue ShinYi 2025, dòng van cổng UL/FM làm việc từ −10 °C đến 120 °C, dùng cho hệ thống PCCC.

Giá van cổng fm DN80 ShinYi bao nhiêu?

Giá bán lẻ trên web là 5.709.500đ. Mua số lượng cho công trình, gọi 0866.644.114 để báo giá kèm VAT.

Xem thêm các dòng van cổng, van cửa đang bán tại Thietbi114.

Gọi 0866.644.114 hoặc nhắn Zalo để báo giá theo số lượng, có VAT, giao 64 tỉnh. — Đội kỹ thuật PCCC Thietbi114
