Van cổng động cơ điện DN500 EMD-0500-16-D2B – ShinYi

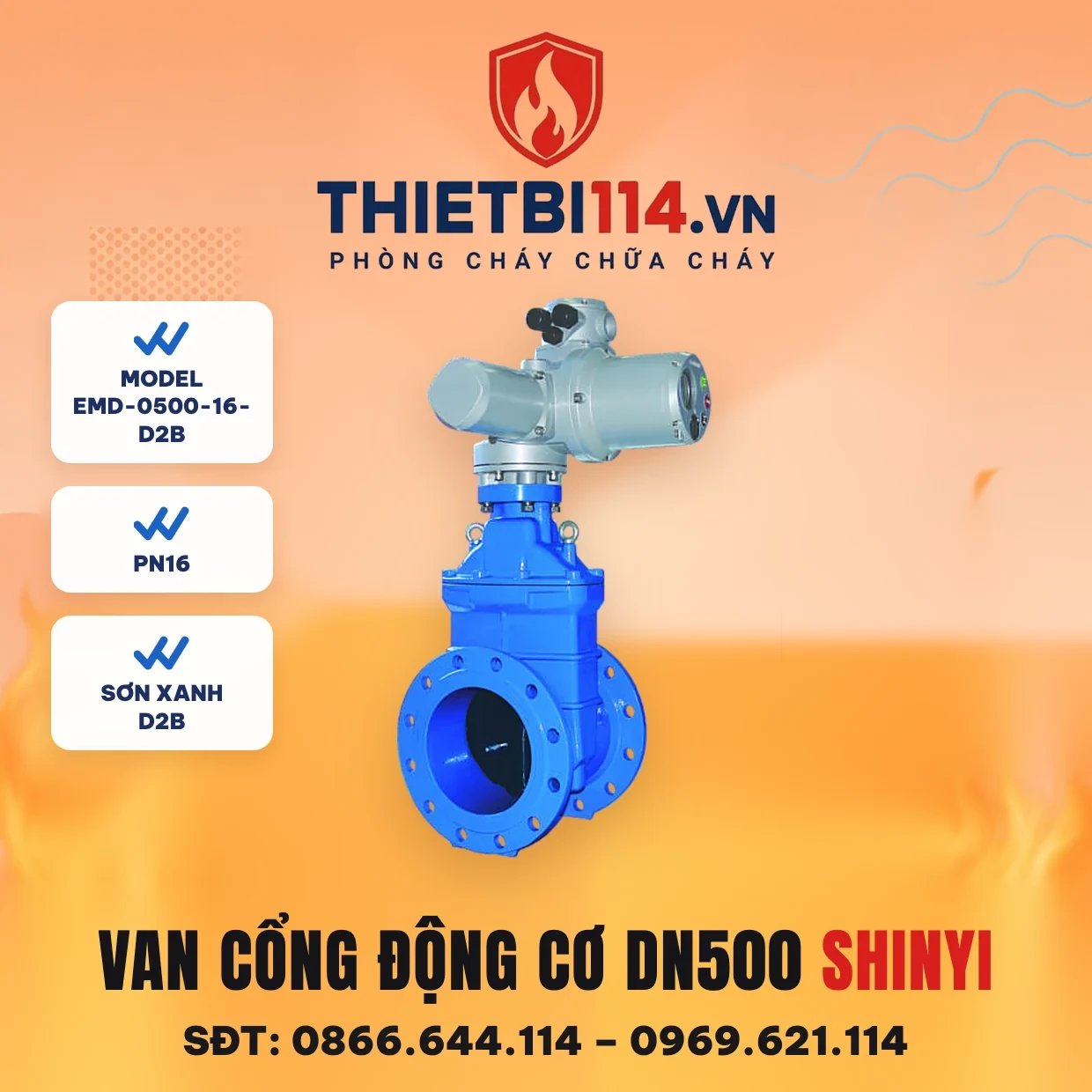

Van cổng động cơ điện DN500 ShinYi — model EMD-0500-16-D2B được đóng mở bằng bộ truyền động điện gắn trên van cổng lá van bọc cao su, điều khiển từ tủ điện tại phòng điều khiển hoặc qua module điều khiển từ xa. Thân gang cầu sơn xanh, mã -16 ứng với mặt bích PN16. Bản sơn xanh thường dùng cho trạm bơm cấp nước, nhà máy nước và tuyến ống cần đóng mở từ xa.

Thông số kỹ thuật EMD-0500-16-D2B

(Theo Catalogue SHINYI 2025, trang 13–16)

Mã sản phẩm	EMD-0500-16-D2B
Nhà sản xuất	Công ty Cổ phần Van Shin Yi — KCN Sông Mây, Đồng Nai
Cỡ	DN500
Áp lực	PN16 (mã -16) · hãng có PN10, PN16, PN25, JIS 10K, ANSI 150LB theo mã đặt hàng
Kiểu van	Van cổng lá van bọc cao su, vận hành bằng động cơ điện
Thân van	Gang cầu ASTM A536 / EN GJS 500-7
Tiêu chuẩn thiết kế	BS 5163-1 · BS EN 1074-1 · AWWA C509 · WRAS · ISO 7259
Khoảng cách 2 mặt bích	BS EN 558-1 Table 1 Series 3 · ISO 5752 Table 1 Series 3 · ASME B16.10
Tiêu chuẩn mặt bích	BS 4504 · DIN 2632 · DIN 2633 (PN10–25) · JIS B2220 · ASME B16.42
Sơn phủ	Epoxy dạng bột, dày 250–300 µm, theo JIS K 5551:2002 (TCVN 9014:2011) · màu xanh
Nhiệt độ làm việc	−10 °C ~ 120 °C
Môi chất	Hệ thống nước

Kích thước lắp đặt DN500 (mm)

Chiều dài L	457
	PN10	PN16	PN20	PN25
Đường kính tâm lỗ bích K	620	650	635	660
Số lỗ – đường kính lỗ n-Ød	20-Ø26	20-Ø34	20-Ø33	20-Ø37
Dày mặt bích C	PN10/16: 28		PN20/25: 37
Chiều cao H (tính cả bộ truyền động)	973

Trang này là mã -16 nên lấy cột PN16 để đối chiếu bích đối ứng: tâm lỗ 650 mm, 20-Ø34. Nếu tuyến ống dùng bích PN10 hoặc PN25, đối chiếu cột tương ứng và đặt đúng mã theo áp lực của thiết kế.

Bộ truyền động điện (loại thông minh EMD-Y)

(Catalogue trang 14)

Model bộ truyền động cho cỡ này	EMD60
Mô-men xoắn	100 ~ 610 N·m (ra trực tiếp)
Nguồn điện	3 pha AC380V ±10%, 50/60Hz · tuỳ chọn 1 pha 220V
Cấp bảo vệ	IP68 tiêu chuẩn
Nhiệt độ môi trường	−30 °C ~ +70 °C
Độ ồn	Dưới 70 dB trong phạm vi 1 m
Vỏ	Hợp kim nhôm, sơn epoxy dạng bột
Chế độ làm việc	Đóng/mở: S2 ~15 phút, tối đa 60 lần khởi động/giờ · Điều biến: S4 ~25%, tối đa 600 lần/giờ
Tín hiệu điều khiển	Đóng/mở: AC/DC 24V hoặc AC 110/220V · Điều biến: 4–20 mA, 0–10 V, 2–10 V
Tín hiệu phản hồi	4–20 mA, 0–10 V, 2–10 V · tiếp điểm báo mở, báo đóng, báo lỗi (5A @ 250Vac)
Bảo vệ	Quá mô-men, quá nhiệt động cơ, mất pha, sưởi chống ngưng tụ
Điều khiển tại chỗ	Nút Mở/Dừng/Đóng/Tại chỗ/Từ xa · điều khiển hồng ngoại · màn hình LCD hiển thị % độ mở · tay quay cơ khi mất điện
Chuẩn lắp	JB2920 tiêu chuẩn · tuỳ chọn ISO 5210

Cách đọc mã EMD-0500-16-D2B

• EMD — van cổng động cơ điện
• 0500 — cỡ DN500
• 16 — áp lực PN16 (10 = PN10, 25 = PN25, 1K = JIS 10K, A1 = ANSI 150LB)
• D2 — gang cầu · B — sơn xanh

Lưu lượng tương ứng ống DN500

Vận tốc nước trong ống	1 m/s	2 m/s	3 m/s
Lưu lượng (m³/h)	≈ 707	≈ 1.414	≈ 2.121

Tính gần đúng theo đường kính danh nghĩa DN500 để hình dung cỡ — chọn theo tính toán thuỷ lực của hồ sơ thiết kế.

Các cỡ EMD sơn xanh liền kề

Cỡ	L (mm)	Giá bán lẻ
DN450	432	127.555.500đ
DN500 ← trang này	457	140.115.000đ
DN600	508	186.436.500đ

Sơn xanh hay sơn đỏ?

Hai bản EMD-0500-16-D2B (xanh) và EMD-0500-16-D2R (đỏ) cùng kích thước, cùng vật liệu và cùng giá 140.115.000đ. Màu sơn chỉ để nhận diện tuyến ống: đỏ cho hệ chữa cháy, xanh cho cấp nước. Xem bản sơn đỏ: EMD-0500-16-D2R.

Câu hỏi thường gặp

Van cổng động cơ điện EMD DN500 có lắp với bích PN10 được không?

Mã EMD-0500-16-D2B làm bích PN16. Ở cỡ DN500, bích PN10 có tâm lỗ 620 mm và 20-Ø26, bích PN16 là 650 mm và 20-Ø34 — hai chuẩn khác nhau nên phải đặt đúng mã theo bích đối ứng.

Mất điện thì van cổng động cơ EMD có đóng mở được không?

Bộ truyền động có ly hợp và tay quay cơ để thao tác bằng tay khi mất điện hoặc bảo trì (catalogue trang 14).

Làm việc ở nhiệt độ và môi chất nào?

Theo catalogue ShinYi 2025, dòng EMD làm việc từ −10 °C đến 120 °C, dùng cho hệ thống nước.

Giá van cổng động cơ điện DN500 ShinYi bao nhiêu?

Giá bán lẻ trên web là 140.115.000đ, bản sơn xanh và sơn đỏ cùng giá. Mua số lượng cho công trình, gọi 0866.644.114 để báo giá kèm VAT.
