Van cổng động cơ điện DN50 EMD-0050-16-D2R – ShinYi

Van cổng động cơ điện DN50 ShinYi — model EMD-0050-16-D2R được đóng mở bằng bộ truyền động điện gắn trên van cổng lá van bọc cao su, điều khiển từ tủ điện tại phòng điều khiển hoặc qua module điều khiển từ xa. Thân gang cầu sơn đỏ, mã -16 ứng với mặt bích PN16. Bản sơn đỏ thường dùng cho hệ thống chữa cháy bằng nước cần đóng mở van từ tủ điều khiển.

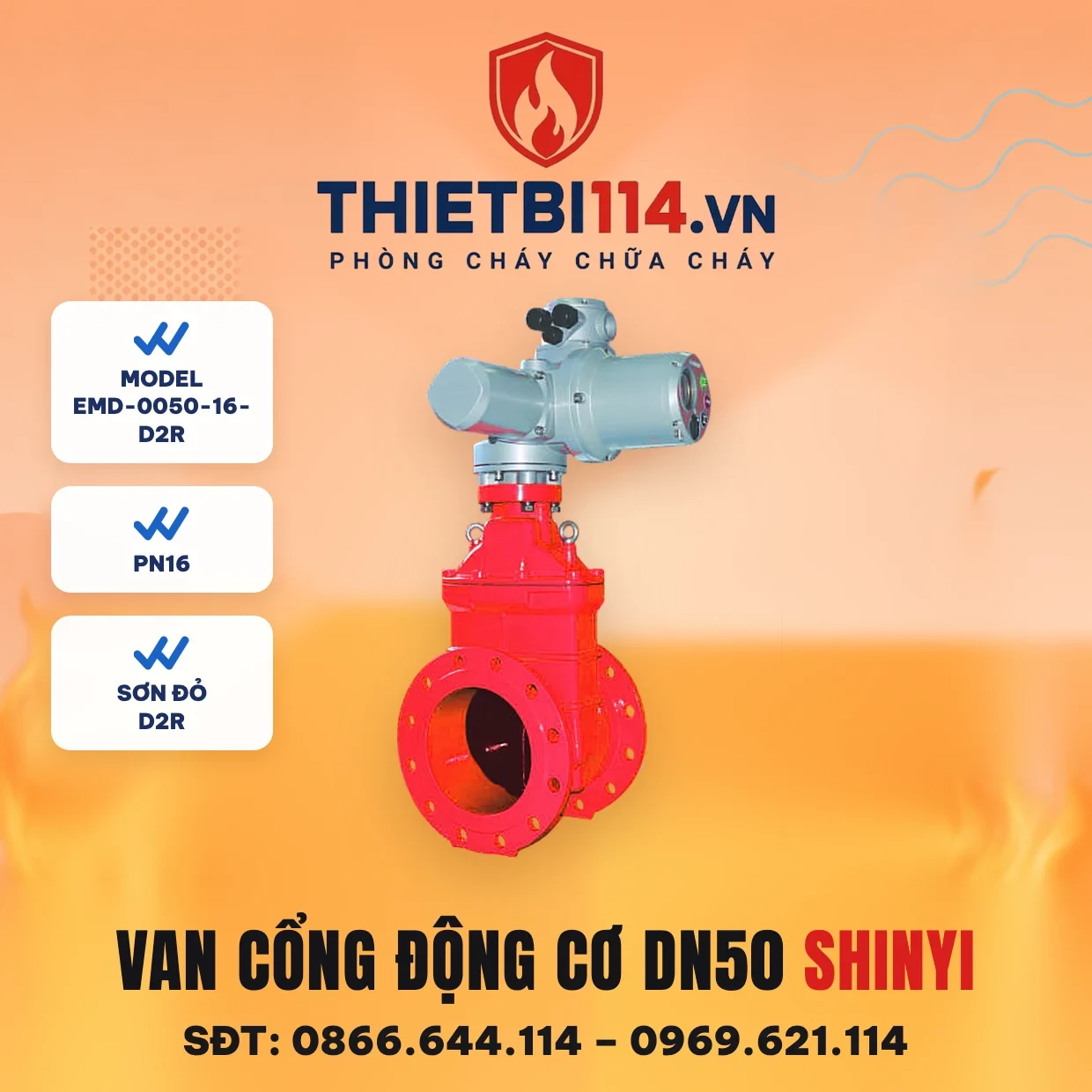

Ảnh bìa minh hoạ màu sơn đỏ: đổi màu từ ảnh sản phẩm trong catalogue (catalogue in ảnh bản xanh).

Thông số kỹ thuật EMD-0050-16-D2R

(Theo Catalogue SHINYI 2025, trang 13–16)

Mã sản phẩm	EMD-0050-16-D2R
Nhà sản xuất	Công ty Cổ phần Van Shin Yi — KCN Sông Mây, Đồng Nai
Cỡ	DN50
Áp lực	PN16 (mã -16) · hãng có PN10, PN16, PN25, JIS 10K, ANSI 150LB theo mã đặt hàng
Kiểu van	Van cổng lá van bọc cao su, vận hành bằng động cơ điện
Thân van	Gang cầu ASTM A536 / EN GJS 500-7
Tiêu chuẩn thiết kế	BS 5163-1 · BS EN 1074-1 · AWWA C509 · WRAS · ISO 7259
Khoảng cách 2 mặt bích	BS EN 558-1 Table 1 Series 3 · ISO 5752 Table 1 Series 3 · ASME B16.10
Tiêu chuẩn mặt bích	BS 4504 · DIN 2632 · DIN 2633 (PN10–25) · JIS B2220 · ASME B16.42
Sơn phủ	Epoxy dạng bột, dày 250–300 µm, theo JIS K 5551:2002 (TCVN 9014:2011) · màu đỏ
Nhiệt độ làm việc	−10 °C ~ 120 °C
Môi chất	Hệ thống nước

Kích thước lắp đặt DN50 (mm)

Chiều dài L	178
	PN10	PN16	PN20	PN25
Đường kính tâm lỗ bích K	125	125	121	125
Số lỗ – đường kính lỗ n-Ød	4-Ø19	4-Ø19	4-Ø19	4-Ø19
Dày mặt bích C	PN10/16: 19		PN20/25: 19
Chiều cao H (tính cả bộ truyền động)	190

Trang này là mã -16 nên lấy cột PN16 để đối chiếu bích đối ứng: tâm lỗ 125 mm, 4-Ø19. Nếu tuyến ống dùng bích PN10 hoặc PN25, đối chiếu cột tương ứng và đặt đúng mã theo áp lực của thiết kế.

Bộ truyền động điện (loại thông minh EMD-Y)

(Catalogue trang 14)

Model bộ truyền động cho cỡ này	EMD10
Mô-men xoắn	100 ~ 610 N·m (ra trực tiếp)
Nguồn điện	3 pha AC380V ±10%, 50/60Hz · tuỳ chọn 1 pha 220V
Cấp bảo vệ	IP68 tiêu chuẩn
Nhiệt độ môi trường	−30 °C ~ +70 °C
Độ ồn	Dưới 70 dB trong phạm vi 1 m
Vỏ	Hợp kim nhôm, sơn epoxy dạng bột
Chế độ làm việc	Đóng/mở: S2 ~15 phút, tối đa 60 lần khởi động/giờ · Điều biến: S4 ~25%, tối đa 600 lần/giờ
Tín hiệu điều khiển	Đóng/mở: AC/DC 24V hoặc AC 110/220V · Điều biến: 4–20 mA, 0–10 V, 2–10 V
Tín hiệu phản hồi	4–20 mA, 0–10 V, 2–10 V · tiếp điểm báo mở, báo đóng, báo lỗi (5A @ 250Vac)
Bảo vệ	Quá mô-men, quá nhiệt động cơ, mất pha, sưởi chống ngưng tụ
Điều khiển tại chỗ	Nút Mở/Dừng/Đóng/Tại chỗ/Từ xa · điều khiển hồng ngoại · màn hình LCD hiển thị % độ mở · tay quay cơ khi mất điện
Chuẩn lắp	JB2920 tiêu chuẩn · tuỳ chọn ISO 5210

Cách đọc mã EMD-0050-16-D2R

• EMD — van cổng động cơ điện
• 0050 — cỡ DN50
• 16 — áp lực PN16 (10 = PN10, 25 = PN25, 1K = JIS 10K, A1 = ANSI 150LB)
• D2 — gang cầu · R — sơn đỏ

Lưu lượng tương ứng ống DN50

Vận tốc nước trong ống	1 m/s	2 m/s	3 m/s
Lưu lượng (m³/h)	≈ 7	≈ 14	≈ 21

Tính gần đúng theo đường kính danh nghĩa DN50 để hình dung cỡ — chọn theo tính toán thuỷ lực của hồ sơ thiết kế.

Các cỡ EMD sơn đỏ liền kề

Cỡ	L (mm)	Giá bán lẻ
DN50 ← trang này	178	52.953.500đ
DN65	190	53.445.500đ

Sơn xanh hay sơn đỏ?

Hai bản EMD-0050-16-D2B (xanh) và EMD-0050-16-D2R (đỏ) cùng kích thước, cùng vật liệu và cùng giá 52.953.500đ. Màu sơn chỉ để nhận diện tuyến ống: đỏ cho hệ chữa cháy, xanh cho cấp nước. Xem bản sơn xanh: EMD-0050-16-D2B.

Câu hỏi thường gặp

Van cổng động cơ điện EMD DN50 có lắp với bích PN10 được không?

Mã EMD-0050-16-D2R làm bích PN16. Ở cỡ DN50, bích PN10 có tâm lỗ 125 mm và 4-Ø19, bích PN16 là 125 mm và 4-Ø19 — hai chuẩn trùng số đo nên lắp lẫn được.

Mất điện thì van cổng động cơ EMD có đóng mở được không?

Bộ truyền động có ly hợp và tay quay cơ để thao tác bằng tay khi mất điện hoặc bảo trì (catalogue trang 14).

Làm việc ở nhiệt độ và môi chất nào?

Theo catalogue ShinYi 2025, dòng EMD làm việc từ −10 °C đến 120 °C, dùng cho hệ thống nước.

Giá van cổng động cơ điện DN50 ShinYi bao nhiêu?

Giá bán lẻ trên web là 52.953.500đ, bản sơn xanh và sơn đỏ cùng giá. Mua số lượng cho công trình, gọi 0866.644.114 để báo giá kèm VAT.
