Van chống va DN150 H600-0150-16-D2B – ShinYi

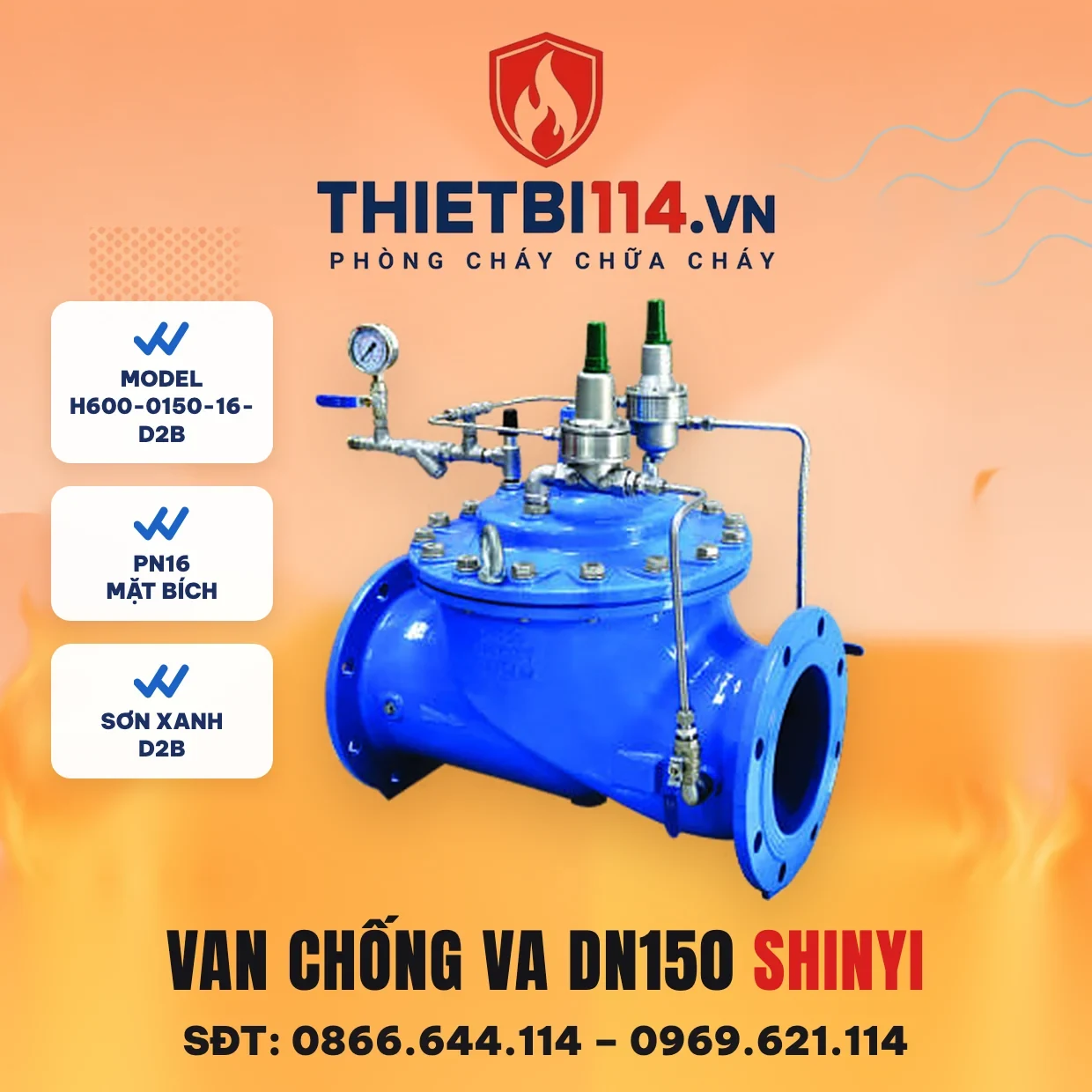

Van chống va DN150 ShinYi — model H600-0150-16-D2B (anti-surge valve) là van thuỷ lực thân gang cầu sơn xanh, kết nối mặt bích PN16, làm việc bằng chính áp lực nước qua cụm pilot. Van chống va H600 là van điều khiển thuỷ lực bằng pilot, đặt trên tuyến ống bơm để giảm sóng áp (búa nước) sinh ra khi bơm khởi động hoặc dừng đột ngột, bảo vệ đường ống và thiết bị phía sau.

Thông số kỹ thuật H600-0150-16-D2B

(Theo Catalogue SHINYI 2025, trang 59, 60, 72 và 73)

Mã sản phẩm	H600-0150-16-D2B
Nhà sản xuất	Công ty Cổ phần Van Shin Yi — KCN Sông Mây, Đồng Nai
Loại van	Van chống va (anti-surge valve) — dòng van thuỷ lực H100–H600
Cỡ van	DN150
Mặt bích	PN16 (mã -16) · dòng H có PN10, PN16, PN25, JIS 10K/16K/20K, ANSI 150LB
Thân van	Gang cầu ASTM A536 / EN GJS 500-7
Màng van	Cao su EPDM gia cường vải nylon
Sơn phủ	Epoxy dạng bột, dày 250–300 µm, theo JIS K 5551:2002 (TCVN 9014:2011) · màu xanh
Nhiệt độ làm việc	−10 °C ~ 120 °C
Môi chất	Hệ thống nước
Tiêu chuẩn thiết kế	BS EN 1074-5 · BS 5163-2
Khoảng cách 2 mặt bích	BS EN 558-1 Table 1 Series 1 · ISO 5752 Table 1 Series 1
Tiêu chuẩn mặt bích	DIN 2632 · ISO 7005-2 · BS 4504 (PN10–25) · JIS B2220 · ASME B16.42

Kích thước lắp đặt DN150 (mm)

Chiều dài L (mặt bích – mặt bích)	480
	PN10	PN16	PN20	PN25
Đường kính tâm lỗ bích K	240	240	242	250
Số lỗ – đường kính lỗ n-Ød	8-Ø23	8-Ø23	8-Ø23	8-Ø28
Dày mặt bích C	PN10/16: 19		PN20/25: 20
Chiều cao H	624

Trang này là mã -16 nên lấy cột PN16 để đối chiếu bích đối ứng: tâm lỗ 240 mm, 8-Ø23. Nếu tuyến ống dùng bích PN10 hoặc PN25, đối chiếu cột tương ứng và đặt đúng mã theo áp lực của thiết kế.

Vật liệu thân van

Bộ phận	Vật liệu	Mã vật liệu
Thân van · tấm dưới · tấm trên · nắp van	Gang cầu	ASTM A536 / EN GJS 500-7
Đế van	Thép không gỉ	ASTM A182 F304
Màng van	Cao su + vải nylon	EPDM + Nylon
Trục · lò xo · dẫn hướng trục	Thép không gỉ	ASTM A182 F304
Gioăng · vòng O-ring	Cao su	NBR
Bu lông · đai ốc · long đen	Thép không gỉ	A193 B8 · A194 Gr.8 · ASTM A182 F304

Cụm điều khiển H600

Bộ phận	Vật liệu	Mã vật liệu
Van Y lọc	Thép không gỉ	ASTM A182 F304
Van bi	Đồng thau / đồng	ASTM B824 / B584
Đồng hồ áp suất	Hàng thương mại	—
Van kim	Thép không gỉ	ASTM A182 F304
Pilot	Thép không gỉ	ASTM A182 F304

Sơ đồ lắp đặt theo hãng

1. Ống cấp nước chính
2. Van cổng — cô lập khi bảo trì
3. Van Y lọc — chặn cặn trước khi vào van
4. Thân van chính H600
5. Đồng hồ áp suất
6. Van kim
7. Pilot

Lọc Y đặt trước van là điều kiện để van làm việc ổn định: đường dẫn nước qua pilot và van kim rất nhỏ, cặn trong ống chui vào sẽ làm van đáp ứng sai hoặc không đóng kín.

Cách đọc mã H600-0150-16-D2B

• H600 — van chống va (anti-surge valve)
• 0150 — cỡ DN150
• 16 — mặt bích PN16 (10 = PN10, 25 = PN25, 1K = JIS 10K, A1 = ANSI 150LB)
• D2 — thân gang cầu · B — sơn xanh

Lưu lượng tương ứng ống DN150

Vận tốc nước trong ống	1 m/s	2 m/s	3 m/s
Lưu lượng (m³/h)	≈ 64	≈ 127	≈ 191

Tính gần đúng theo đường kính danh nghĩa DN150 để hình dung cỡ van — chọn van theo tính toán thuỷ lực của hồ sơ thiết kế.

H600 và H500 khác nhau thế nào?

Cùng cỡ DN150, van chống va H600 và van an toàn H500 có cùng chiều dài L 480 mm và cùng mặt bích; chiều cao H600 là 624 mm, H500 là 614 mm do cụm điều khiển khác nhau. Hai van lắp được trên cùng khoảng ống, nhưng chức năng khác hẳn — chọn theo yêu cầu của hồ sơ thiết kế.

Các cỡ H600 sơn xanh liền kề

Cỡ	L (mm)	H (mm)	Giá bán lẻ
DN125	400	526	22.053.000đ
DN150 ← trang này	480	624	30.840.500đ
DN200	600	702	51.267.500đ

Sơn xanh hay sơn đỏ?

Hai bản H600-0150-16-D2B (xanh) và H600-0150-16-D2R (đỏ) cùng kích thước, cùng vật liệu và cùng giá 30.840.500đ. Màu sơn chỉ để nhận diện tuyến ống: đỏ cho hệ chữa cháy, xanh cho cấp nước. Xem bản sơn đỏ: H600-0150-16-D2R.

Câu hỏi thường gặp

Van chống va H600 DN150 có lắp với mặt bích PN10 được không?

Mã H600-0150-16-D2B làm bích PN16. Ở cỡ DN150, bích PN10 có tâm lỗ 240 mm và 8-Ø23, bích PN16 là 240 mm và 8-Ø23 — hai chuẩn trùng số đo nên lắp lẫn được.

Van chống va H600 lắp ở đâu?

Theo sơ đồ của ShinYi: ống cấp chính → van cổng → van Y lọc → thân van H600, cụm đồng hồ áp suất, van kim và pilot gắn trên thân van. Thường đặt trên ống đẩy của trạm bơm.

Van làm việc ở nhiệt độ và môi chất nào?

Theo catalogue ShinYi 2025, dòng van thuỷ lực H100–H600 làm việc từ −10 °C đến 120 °C, dùng cho hệ thống nước.

Giá van chống va DN150 ShinYi bao nhiêu?

Giá bán lẻ trên web là 30.840.500đ, bản sơn xanh và sơn đỏ cùng giá. Mua số lượng cho công trình, gọi 0866.644.114 để báo giá kèm VAT.
