Van bướm tín hiệu WBSS-0250-16-D2R ShinYi

Van bướm tín hiệu DN250 WBSS-0250-16-D2R – ShinYi

12.172.000₫

Van bướm tín hiệu DN250 — có công tắc giám sát trạng thái đóng/mở báo về tủ báo cháy, đạt yêu cầu giám sát van hệ sprinkler, model WBSS-0250-16-D2R, hãng ShinYi, sơn epoxy màu đỏ. Chọn đúng DN250 và chuẩn kết nối theo hồ sơ thiết kế. Giao 64 tỉnh, xuất VAT.

Giá đã gồm VAT, xuất hoá đơn đỏ
Giao toàn quốc, lắp đặt Hà Nội – Phú Thọ

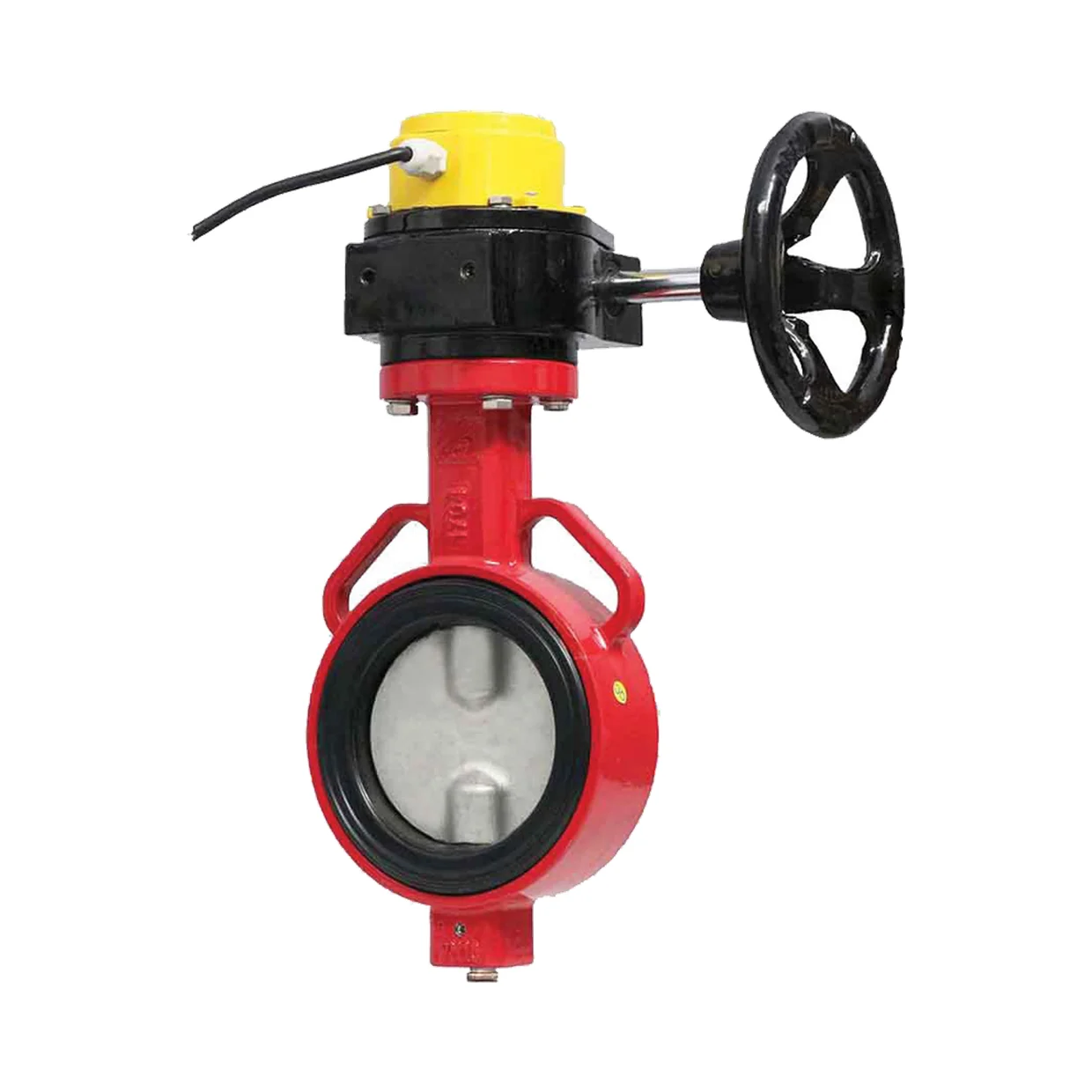

Van bướm tín hiệu DN250 ShinYi — model WBSS-0250-16-D2R là van bướm kiểu kẹp có gắn hộp tín hiệu điện báo trạng thái đóng/mở về phòng điều khiển, dùng cho hệ thống PCCC; vận hành bằng tay quay qua hộp số, đĩa inox. Thân gang cầu sơn đỏ, mã -16 ứng với PN16.

Thông số kỹ thuật WBSS-0250-16-D2R

(Theo Catalogue SHINYI 2025, trang 41–42)

Mã sản phẩm	WBSS-0250-16-D2R
Nhà sản xuất	Công ty Cổ phần Van Shin Yi — KCN Sông Mây, Đồng Nai
Cỡ	DN250
Áp lực	PN16 (mã -16)
Kiểu van	Van bướm kiểu kẹp (wafer), tay quay hộp số, có hộp tín hiệu
Thân van	Gang cầu ASTM A536 / EN GJS 500-7
Đĩa van	Inox ASTM A351 CF8 / CF8M
Tiêu chuẩn thiết kế	BS 5155 · API 609 · EN 1093-2
Khoảng cách hai mặt	BS EN 593 Table C.1 · BS EN 558-1 Series 20 · ISO 5752 Series 20
Mặt lắp bộ truyền động	ISO 5211
Kết nối, áp suất	BS 4504 / DIN 2632 / 2633 PN10, PN16 · JIS B2220 5K, 10K, 16K · ASME B16.42 150LB
Môi chất	Hệ thống PCCC
Sơn phủ	Epoxy dạng bột, dày 250–300 µm, theo JIS K 5551:2002 (TCVN 9014:2011) · màu đỏ
Nhiệt độ làm việc	−10 °C ~ 120 °C

Kích thước DN250 (mm)

H1	255
H2	194
H3	120
C	65
L	230
Ø	285

Ký hiệu H1, H2, H3, C, L, Ø theo bản vẽ kích thước trong catalogue trang 42.

Cấu tạo và vật liệu

Bộ phận	Vật liệu / chức năng	Mã vật liệu
Thân van	Gang cầu	ASTM A536 / EN GJS 500-7
Đĩa van	Inox	ASTM A351 CF8 / CF8M
Trục	Inox	AISI 304 / 316 / 420
Gioăng làm kín	Cao su	EPDM / NBR
Long đen	Thép carbon mạ kẽm	AISI 1025
Hộp số trục vít	Gang cầu	ASTM A536 / EN GJS 500-7
Tay quay	Thép carbon	ASTM 1025
Hộp tín hiệu	Nhựa	Thương mại

Cách đọc mã WBSS-0250-16-D2R

WBSS — van bướm tín hiệu
0250 — cỡ DN250
16 — áp lực PN16
D2 — gang cầu · R — sơn đỏ

Lưu lượng tương ứng ống DN250

Vận tốc nước trong ống	1 m/s	2 m/s	3 m/s
Lưu lượng (m³/h)	≈ 177	≈ 353	≈ 530

Tính gần đúng theo đường kính danh nghĩa DN250 — chọn theo tính toán thuỷ lực của hồ sơ thiết kế.

Các cỡ WBSS liền kề

Cỡ	Giá bán lẻ
DN200	8.633.500đ
DN250 ← trang này	12.172.000đ
DN300	17.002.000đ

Câu hỏi thường gặp

Van bướm tín hiệu WBSS DN250 dùng với bích nào?

Van kiểu kẹp giữa hai mặt bích; catalogue ghi dùng với bích BS 4504 / DIN 2632 / 2633 PN10, PN16, JIS B2220 5K–16K và ASME B16.42 150LB. Mã -16 đặt theo PN16.

Hộp tín hiệu van bướm WBSS đấu vào đâu?

Hộp tín hiệu cung cấp trạng thái đóng/mở của van, thường đấu vào module giám sát của tủ báo cháy hoặc hệ BMS theo sơ đồ thiết kế. Catalogue trang 42 in sơ đồ dây: trắng (chung), đen (chưa mở hết) và dây đỏ.

Làm việc ở nhiệt độ bao nhiêu?

Theo catalogue ShinYi 2025, dòng WBSS làm việc từ −10 °C đến 120 °C.

Giá van bướm tín hiệu DN250 ShinYi bao nhiêu?

Giá bán lẻ trên web là 12.172.000đ. Mua số lượng cho công trình, gọi 0866.644.114 để báo giá kèm VAT.

Xem thêm van bướm đang bán tại Thietbi114.

Gọi 0866.644.114 hoặc nhắn Zalo để báo giá theo số lượng, có VAT, giao 64 tỉnh. — Đội kỹ thuật PCCC Thietbi114

DN	DN250
