Van bướm tay quay lá inox DN350 WBGS-0350-16-D2R – ShinYi

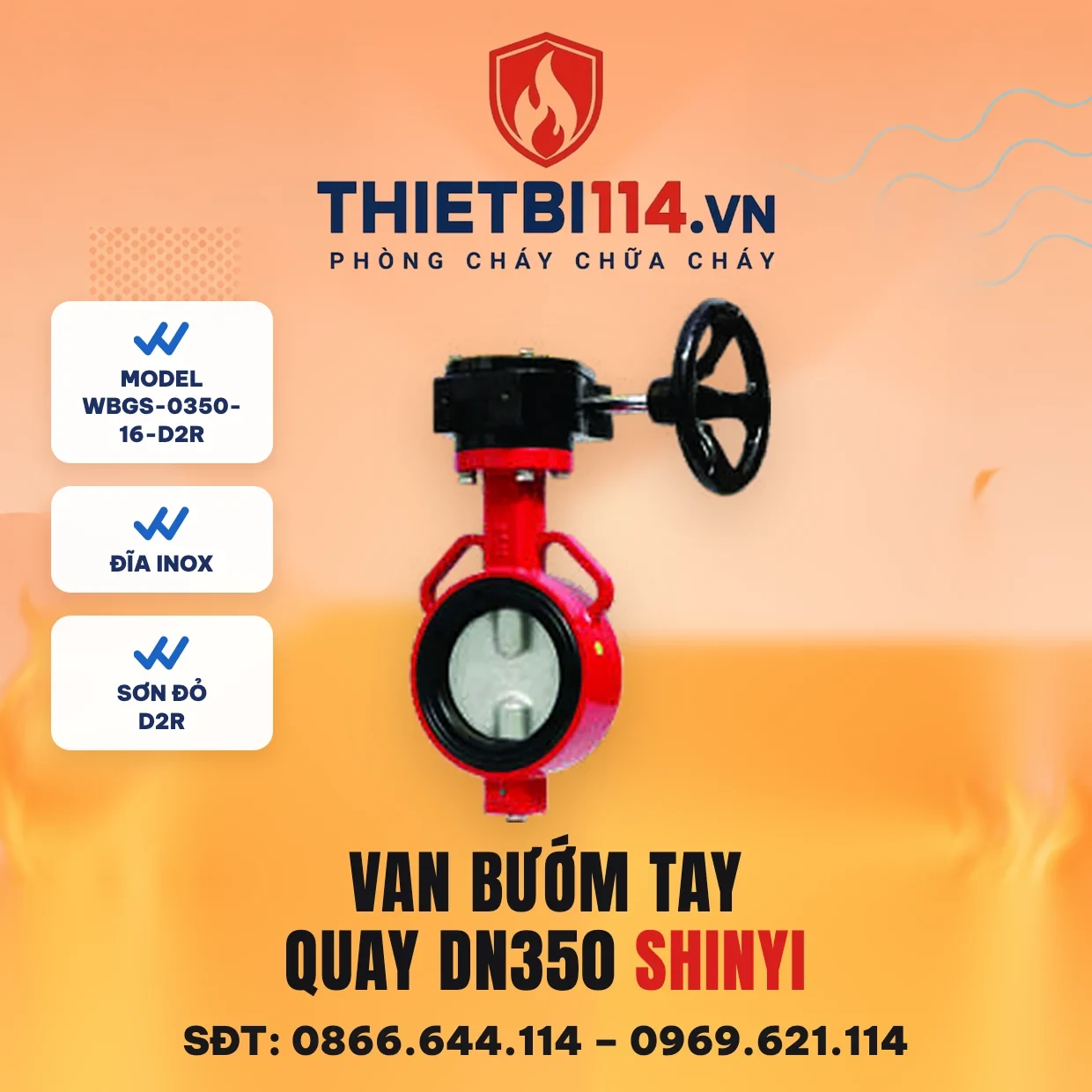

Van bướm tay quay DN350 ShinYi — model WBGS-0350-16-D2R là van bướm đồng tâm kiểu kẹp (wafer) lắp giữa hai mặt bích, đóng mở bằng tay quay qua hộp số trục vít — lực vặn nhẹ, dừng được ở vị trí mở trung gian. Đĩa van bằng inox, vòng đệm cao su đúc liền trong thân; thiết kế đối xứng tâm nên lực vặn nhẹ. Thân gang cầu sơn đỏ, mã -16 ứng với PN16. Bản sơn đỏ thường dùng cho hệ thống chữa cháy bằng nước.

Thông số kỹ thuật WBGS-0350-16-D2R

(Theo Catalogue SHINYI 2025, trang 26–28)

Mã sản phẩm	WBGS-0350-16-D2R
Nhà sản xuất	Công ty Cổ phần Van Shin Yi — KCN Sông Mây, Đồng Nai
Cỡ	DN350
Áp lực	PN16 (mã -16) · hãng có PN10, PN16, PN25, JIS 10K, ANSI 150LB theo mã đặt hàng
Thân van	Gang cầu ASTM A536 / EN GJS 500-7
Đĩa van	Inox ASTM A351 CF8 / CF8M
Gioăng làm kín	Cao su NBR / EPDM đúc liền thân
Tiêu chuẩn thiết kế	BS 5155 · API 609 · EN 1092-2
Khoảng cách 2 mặt bích	ISO 5752 Table 1 Series 13 / 20 · BS EN 558-1 Table 1 Series 13 / 20 · BS 2080 Table 1 Series 20
Mặt lắp bộ truyền động	ISO 5211
Chuẩn bích đối ứng	BS 4504 · DIN 2632 (PN10, PN16, PN25) · JIS B2220 10K/16K · ASME B16.42 150LB
Sơn phủ	Epoxy dạng bột, dày 250–300 µm, theo JIS K 5551:2002 (TCVN 9014:2011) · màu đỏ
Nhiệt độ làm việc	−10 °C ~ 120 °C
Môi chất	Hệ thống nước

Kích thước DN350 (mm)

Chiều cao từ tâm ống lên mặt lắp hộp số H1	328
Chiều cao từ tâm ống xuống đáy H2	264
Chiều cao hộp số H3	75
Chiều dày thân L (lắp giữa hai bích)	78
Đường kính tay quay W	300

Vật liệu các bộ phận

Bộ phận	Vật liệu	Mã vật liệu
Thân van	Gang cầu	ASTM A536 / EN GJS 500-7
Đĩa van	Inox	ASTM A351 CF8 / CF8M
Trục	Inox	AISI 304 / 316 / 420
Gioăng làm kín (seat)	Cao su	NBR / EPDM
Long đen	Thép mạ kẽm	—
Vòng O-ring	Cao su	NBR / EPDM
Hộp số trục vít	Gang cầu	ASTM A536 / EN GJS 500-7

Cách đọc mã WBGS-0350-16-D2R

• WB — van bướm kiểu kẹp (wafer)
• G — hộp số trục vít (wormgear)
• S — đồng tâm (center line)
• 0350 — cỡ DN350
• 16 — áp lực PN16 (10 = PN10, 25 = PN25, 1K = JIS 10K, A1 = ANSI 150LB)
• D2 — gang cầu · R — sơn đỏ

Lưu lượng tương ứng ống DN350

Vận tốc nước trong ống	1 m/s	2 m/s	3 m/s
Lưu lượng (m³/h)	≈ 346	≈ 693	≈ 1.039

Tính gần đúng theo đường kính danh nghĩa DN350 để hình dung cỡ van — chọn theo tính toán thuỷ lực của hồ sơ thiết kế.

WBGS khác FBGS thế nào?

Cùng cỡ DN350 và cùng hộp số, bản kẹp WBGS chỉ dày 78 mm và kẹp giữa hai bích đường ống, còn van bướm mặt bích FBGS có mặt bích riêng, chiều dài 190 mm. Giá bán lẻ trên web: WBGS 18.764.000đ, FBGS 25.669.000đ.

Các cỡ WBGS sơn đỏ liền kề

Cỡ	L (mm)	Giá bán lẻ
DN300	78	13.166.000đ
DN350 ← trang này	78	18.764.000đ
DN400	102	30.427.500đ

Sơn xanh hay sơn đỏ?

Hai bản WBGS-0350-16-D2B (xanh) và WBGS-0350-16-D2R (đỏ) cùng kích thước, cùng vật liệu và cùng giá 18.764.000đ. Màu sơn chỉ để nhận diện tuyến ống: đỏ cho hệ chữa cháy, xanh cho cấp nước. Xem bản sơn xanh: WBGS-0350-16-D2B.

Câu hỏi thường gặp

Van bướm kẹp WBGS DN350 dùng với bích nào?

Thân kẹp giữa hai mặt bích của đường ống bằng bu lông xuyên. Catalogue ghi dòng van dùng với bích BS 4504 / DIN 2632 PN10, PN16, PN25, JIS 10K/16K và ANSI 150LB; mã -16 đặt theo PN16.

Tay quay hộp số có dừng ở vị trí mở một phần được không?

Được. Hộp số trục vít tự hãm nên đĩa van giữ nguyên ở góc mở đang đặt; bản tay gạt WBLS chỉ khoá theo nấc của tấm định vị.

Làm việc ở nhiệt độ và môi chất nào?

Theo catalogue ShinYi 2025, dòng WBGS làm việc từ −10 °C đến 120 °C, dùng cho hệ thống nước.

Giá van bướm tay quay DN350 ShinYi bao nhiêu?

Giá bán lẻ trên web là 18.764.000đ, bản sơn xanh và sơn đỏ cùng giá. Mua số lượng cho công trình, gọi 0866.644.114 để báo giá kèm VAT.
