Van bướm mặt bích DN400 FBGS-0400-16-D2R – ShinYi

Van bướm mặt bích DN400 ShinYi — model FBGS-0400-16-D2R là van bướm đồng tâm thân hai mặt bích, đóng mở bằng tay quay qua hộp số trục vít — bắt bu lông riêng vào từng mặt bích, tháo đường ống phía sau mà van vẫn giữ nguyên vị trí. Đĩa van bằng inox, vòng đệm cao su đúc liền trong thân; thiết kế đối xứng tâm nên lực vặn nhẹ. Thân gang cầu sơn đỏ, mã -16 ứng với PN16. Bản sơn đỏ thường dùng cho hệ thống chữa cháy bằng nước.

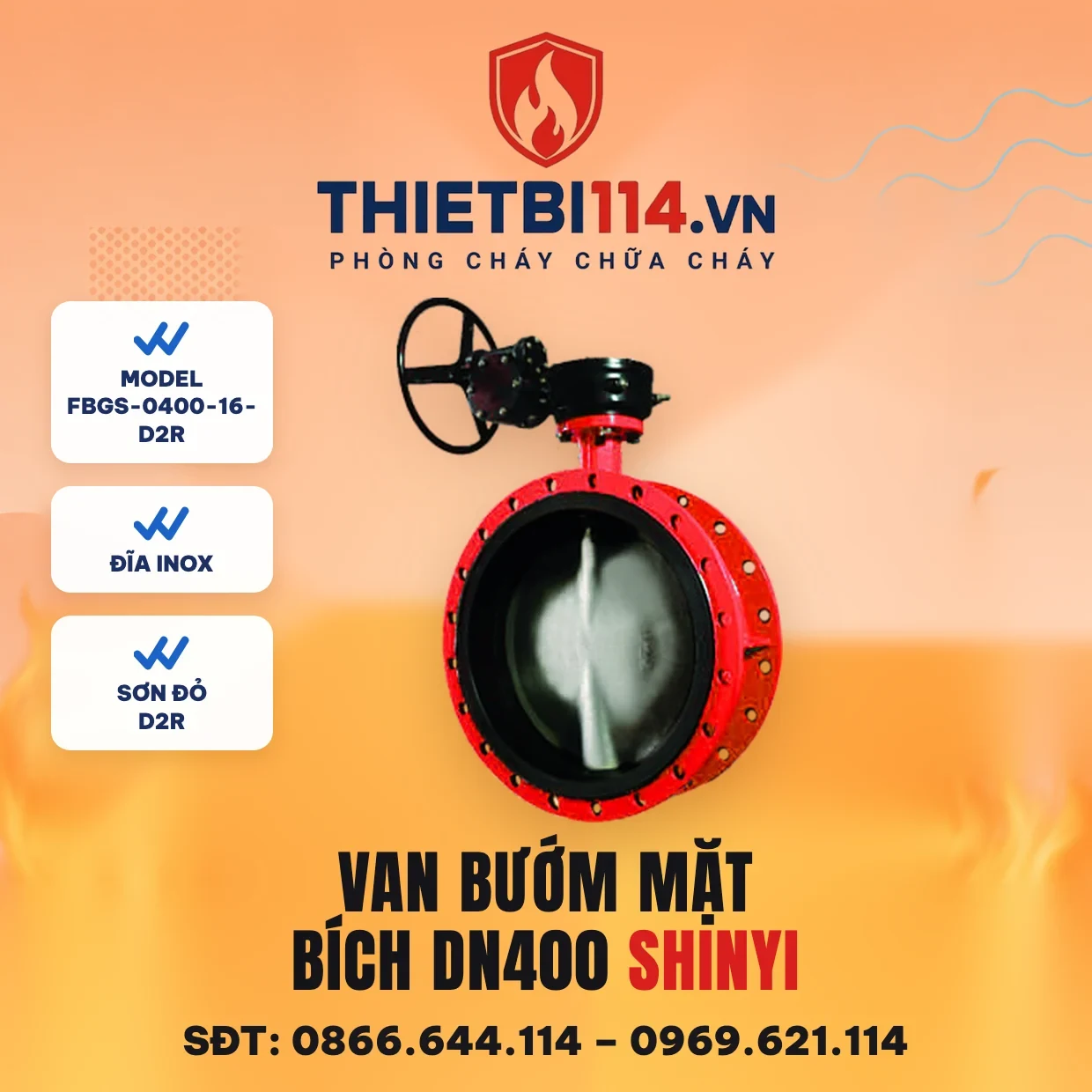

Ảnh bìa minh hoạ màu sơn đỏ: đổi màu từ ảnh sản phẩm trong catalogue ShinYi (catalogue in ảnh bản xanh).

Thông số kỹ thuật FBGS-0400-16-D2R

(Theo Catalogue SHINYI 2025, trang 26, 28–29)

Mã sản phẩm	FBGS-0400-16-D2R
Nhà sản xuất	Công ty Cổ phần Van Shin Yi — KCN Sông Mây, Đồng Nai
Cỡ	DN400
Áp lực	PN16 (mã -16) · hãng có PN10, PN16, PN25, JIS 10K, ANSI 150LB theo mã đặt hàng
Thân van	Gang cầu ASTM A536 / EN GJS 500-7
Đĩa van	Inox ASTM A351 CF8 / CF8M
Gioăng làm kín	Cao su NBR / EPDM đúc liền thân
Tiêu chuẩn thiết kế	BS 5155 · API 609 · EN 1092-2
Khoảng cách 2 mặt bích	ISO 5752 Table 1 Series 13 / 20 · BS EN 558-1 Table 1 Series 13 / 20 · BS 2080 Table 1 Series 20
Mặt lắp bộ truyền động	ISO 5211
Chuẩn bích đối ứng	BS 4504 · DIN 2632 (PN10, PN16, PN25) · JIS B2220 10K/16K · ASME B16.42 150LB
Sơn phủ	Epoxy dạng bột, dày 250–300 µm, theo JIS K 5551:2002 (TCVN 9014:2011) · màu đỏ
Nhiệt độ làm việc	−10 °C ~ 120 °C
Môi chất	Hệ thống nước

Kích thước DN400 (mm)

Chiều dài L (mặt bích – mặt bích)	216
Chiều cao H1 · H2 (từ tâm ống)	340 · 300
	PN10	PN16	PN20	PN25
Đường kính tâm lỗ bích K	510	525	540	550
Số lỗ – đường kính lỗ n-Ød	16-Ø27	16-Ø30	16-Ø30	16-Ø37

Vật liệu các bộ phận

Bộ phận	Vật liệu	Mã vật liệu
Thân van	Gang cầu	ASTM A536 / EN GJS 500-7
Đĩa van	Inox	ASTM A351 CF8 / CF8M
Trục	Inox	AISI 304 / 316 / 420
Gioăng làm kín (seat)	Cao su	NBR / EPDM
Bạc lót	Teflon	PTFE
Vòng O-ring	Cao su	NBR / EPDM
Hộp số trục vít	Gang cầu	ASTM A536 / EN GJS 500-7
Chốt	Inox	ASTM A351 CF8 / CF8M

Cách đọc mã FBGS-0400-16-D2R

• FB — van bướm mặt bích (flange)
• G — hộp số trục vít (wormgear)
• S — đồng tâm (center line)
• 0400 — cỡ DN400
• 16 — áp lực PN16 (10 = PN10, 25 = PN25, 1K = JIS 10K, A1 = ANSI 150LB)
• D2 — gang cầu · R — sơn đỏ

Lưu lượng tương ứng ống DN400

Vận tốc nước trong ống	1 m/s	2 m/s	3 m/s
Lưu lượng (m³/h)	≈ 452	≈ 905	≈ 1.357

Tính gần đúng theo đường kính danh nghĩa DN400 để hình dung cỡ van — chọn theo tính toán thuỷ lực của hồ sơ thiết kế.

FBGS khác WBGS thế nào?

Cùng cỡ DN400, bản mặt bích FBGS dài 216 mm, còn bản kẹp van bướm tay quay WBGS chỉ dày 102 mm. Bản mặt bích bắt bu lông riêng từng phía nên dùng được ở cuối tuyến ống hoặc chỗ cần tháo một phía; bản kẹp gọn và rẻ hơn. Giá bán lẻ trên web: FBGS 40.373.500đ, WBGS 30.427.500đ.

Các cỡ FBGS sơn đỏ liền kề

Cỡ	L (mm)	Giá bán lẻ
DN350	190	25.669.000đ
DN400 ← trang này	216	40.373.500đ
DN450	222	45.066.500đ

Sơn xanh hay sơn đỏ?

Hai bản FBGS-0400-16-D2B (xanh) và FBGS-0400-16-D2R (đỏ) cùng kích thước, cùng vật liệu và cùng giá 40.373.500đ. Màu sơn chỉ để nhận diện tuyến ống: đỏ cho hệ chữa cháy, xanh cho cấp nước. Xem bản sơn xanh: FBGS-0400-16-D2B.

Câu hỏi thường gặp

Van bướm mặt bích FBGS DN400 lắp với bích PN10 được không?

Mã FBGS-0400-16-D2R làm bích PN16. Ở cỡ DN400, bích PN10 có tâm lỗ 510 mm và 16-Ø27, bích PN16 là 525 mm và 16-Ø30 — hai chuẩn khác nhau nên phải đặt đúng mã theo bích đối ứng.

Van bướm mặt bích FBGS dùng tới cỡ nào?

Catalogue ShinYi in kích thước FBGS gang cầu từ DN50 đến DN1200; web đang bán các cỡ DN50–DN600.

Làm việc ở nhiệt độ và môi chất nào?

Theo catalogue ShinYi 2025, dòng FBGS làm việc từ −10 °C đến 120 °C, dùng cho hệ thống nước.

Giá van bướm mặt bích DN400 ShinYi bao nhiêu?

Giá bán lẻ trên web là 40.373.500đ, bản sơn xanh và sơn đỏ cùng giá. Mua số lượng cho công trình, gọi 0866.644.114 để báo giá kèm VAT.
