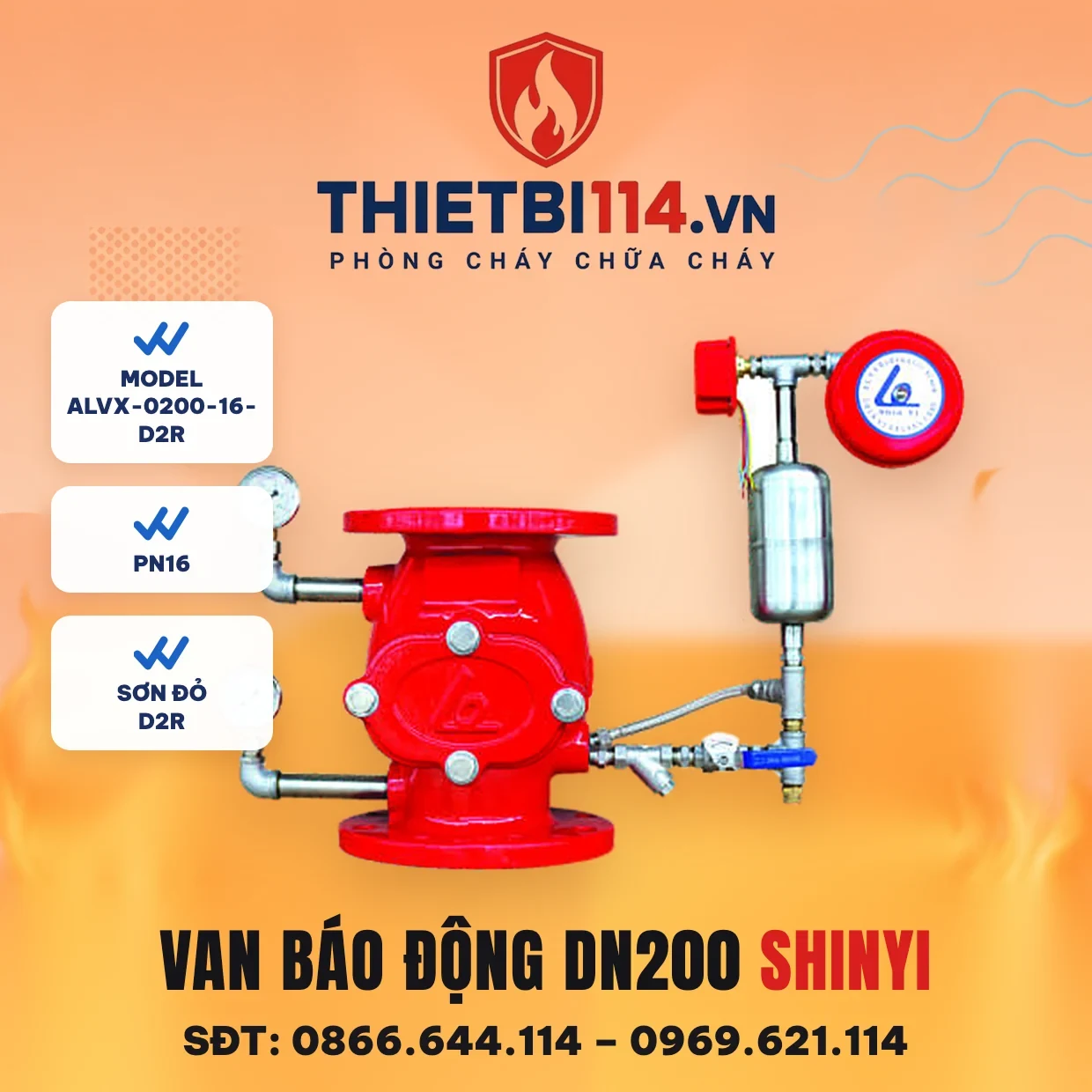

Van báo động DN200 ALVX-0200-16-D2R – ShinYi

19.961.500₫

Van báo động (alarm valve) DN200 — trái tim của hệ sprinkler ướt: khi đầu phun vỡ, van mở cấp nước đồng thời kích chuông nước và công tắc áp lực báo về tủ báo cháy, model ALVX-0200-16-D2R, hãng ShinYi, màu đỏ. Chọn đúng DN200 và chuẩn kết nối theo hồ sơ thiết kế. Giao 64 tỉnh, xuất VAT.

Giá đã gồm VAT, xuất hoá đơn đỏ
Giao toàn quốc, lắp đặt Hà Nội – Phú Thọ

Van báo động DN200 ShinYi — model ALVX-0200-16-D2R (alarm valve) dùng trong hệ thống sprinkler ướt: tự kích hoạt báo động điện hoặc chuông thuỷ lực khi có dòng nước ổn định chảy vào hệ thống, tương đương lưu lượng xả của một hoặc nhiều đầu phun. Van lắp thẳng đứng theo chiều mũi tên từ dưới lên. Thân gang cầu sơn đỏ, mã -16 ứng với PN16.

Thông số kỹ thuật ALVX-0200-16-D2R

(Theo Catalogue SHINYI 2025, trang 104–105)

Mã sản phẩm	ALVX-0200-16-D2R
Nhà sản xuất	Công ty Cổ phần Van Shin Yi — KCN Sông Mây, Đồng Nai
Cỡ	DN200
Áp lực	PN16 (mã -16)
Kiểu van	Van báo động ướt, mặt bích, lắp đứng
Tiêu chuẩn thiết kế	ISO 6182-2 · TCVN 6305-2 · FM Class 1041 · GB 50974
Tiêu chuẩn mặt bích	BS 4504 · ISO 7005-2 · DIN 2632 · DIN 2633 (PN10, PN16) · JIS B2220 10K/16K · ASME B16.42 150LB
Áp suất làm việc	16 bar
Môi chất	Hệ thống PCCC
Sơn phủ	Epoxy dạng bột, dày 250–300 µm, theo JIS K 5551:2002 (TCVN 9014:2011) · màu đỏ
Nhiệt độ làm việc	−10 °C ~ 120 °C

Kích thước DN200 (mm)

Chiều rộng cụm W*	640
Chiều cao cụm H2*	630
Chiều cao thân H1	367
Tâm lỗ bích K (PN10 / PN16)	295 / 295
Số lỗ – đường kính lỗ (PN10 / PN16)	8-Ø23 / 12-Ø23
Dày mặt bích C	22

W*, H2*: kích thước tham khảo theo catalogue.

Cấu tạo và vật liệu

Bộ phận	Vật liệu / chức năng	Mã vật liệu
Van chính	Gang cầu sơn đỏ	—
Công tắc áp lực	Cụm báo động điện	—
Chuông báo thuỷ lực	Cụm báo động thuỷ lực	—
Bình trễ (retard chamber)	Chống báo động giả	—
Y lọc · van bi · đồng hồ áp suất	Phụ kiện cụm van	—

Cách đọc mã ALVX-0200-16-D2R

ALVX — van báo động
0200 — cỡ DN200
16 — áp lực PN16
D2 — gang cầu · R — sơn đỏ

Lưu lượng tương ứng ống DN200

Vận tốc nước trong ống	1 m/s	2 m/s	3 m/s
Lưu lượng (m³/h)	≈ 113	≈ 226	≈ 339

Tính gần đúng theo đường kính danh nghĩa DN200 — chọn theo tính toán thuỷ lực của hồ sơ thiết kế.

Các cỡ ALVX liền kề

Cỡ	Giá bán lẻ
DN150	14.986.000đ
DN200 ← trang này	19.961.500đ
DN250	33.942.000đ

Câu hỏi thường gặp

Van báo động DN200 có lắp với bích PN10 được không?

Mã ALVX-0200-16-D2R làm bích PN16. Ở cỡ DN200, bích PN10 có tâm lỗ 295 mm và 8-Ø23, bích PN16 là 295 mm và 12-Ø23 — hai chuẩn khác nhau nên phải đặt đúng mã theo bích đối ứng.

Van báo động có chống báo động giả không?

Có. Catalogue mô tả cụm van có van một chiều bypass cho phép dòng chảy nhỏ và dao động áp lực tạm thời đi qua mà không mở van chính, cùng bình trễ, giúp hạn chế báo động sai; cụm kèm đồng hồ áp suất, van xả chính và van kiểm tra báo động.

Làm việc ở nhiệt độ bao nhiêu?

Theo catalogue ShinYi 2025, dòng ALVX làm việc từ −10 °C đến 120 °C.

Giá van báo động DN200 ShinYi bao nhiêu?

Giá bán lẻ trên web là 19.961.500đ. Mua số lượng cho công trình, gọi 0866.644.114 để báo giá kèm VAT.

Xem thêm van báo động đang bán tại Thietbi114.

Gọi 0866.644.114 hoặc nhắn Zalo để báo giá theo số lượng, có VAT, giao 64 tỉnh. — Đội kỹ thuật PCCC Thietbi114

DN	DN200
