Van 1 chiều bướm DN50 WBCX-0050-16-D2R – ShinYi

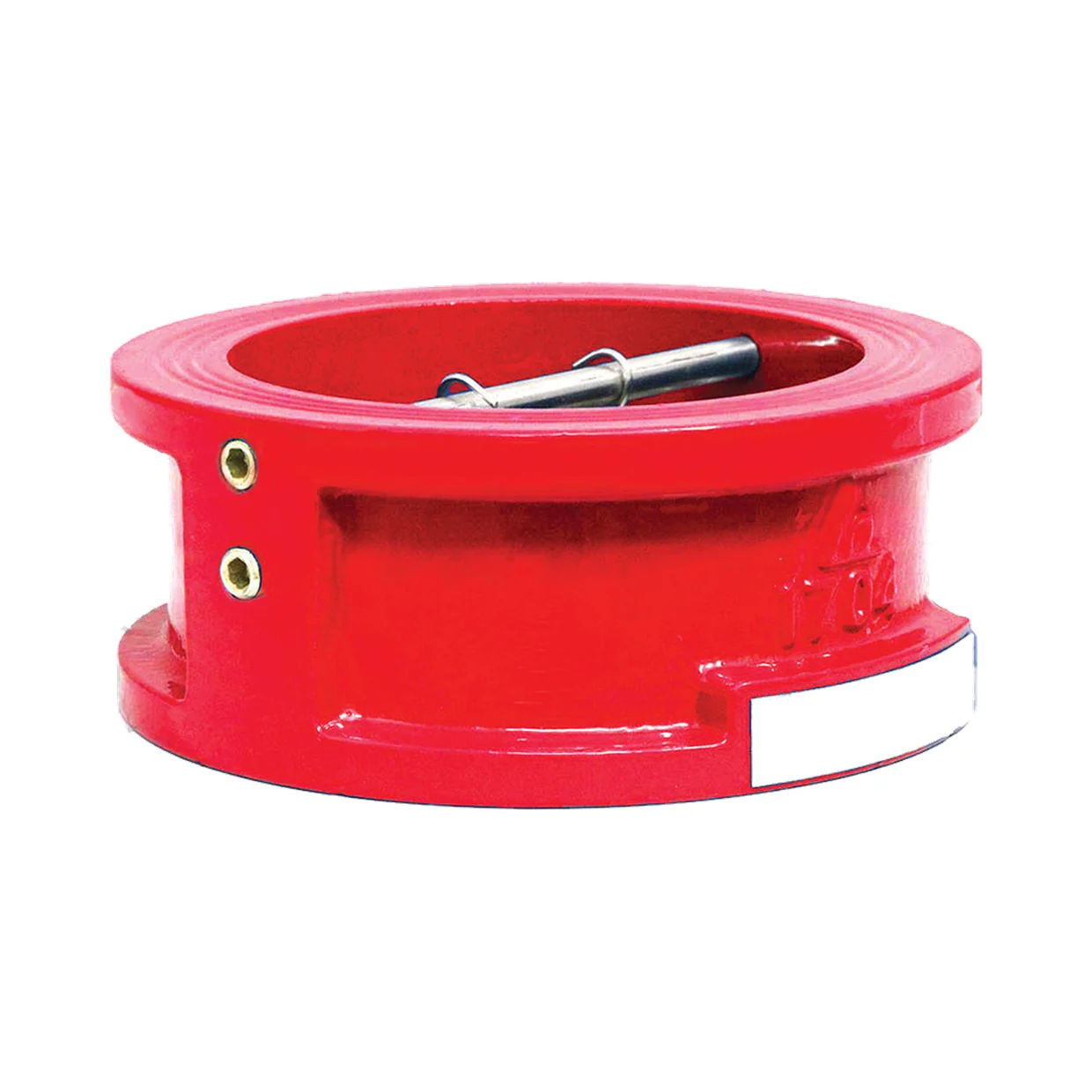

Van một chiều bướm DN50 ShinYi — model WBCX-0050-16-D2R kiểu hai cánh (dual plate) lắp kẹp giữa hai mặt bích — cánh inox đóng nhờ lò xo, chặn dòng chảy ngược, hoạt động êm, không tiếng ồn. Thân gang cầu sơn đỏ, mã -16 ứng với bích đối ứng PN16. Bản sơn đỏ thường dùng cho đường ống đẩy của bơm chữa cháy.

Thông số kỹ thuật WBCX-0050-16-D2R

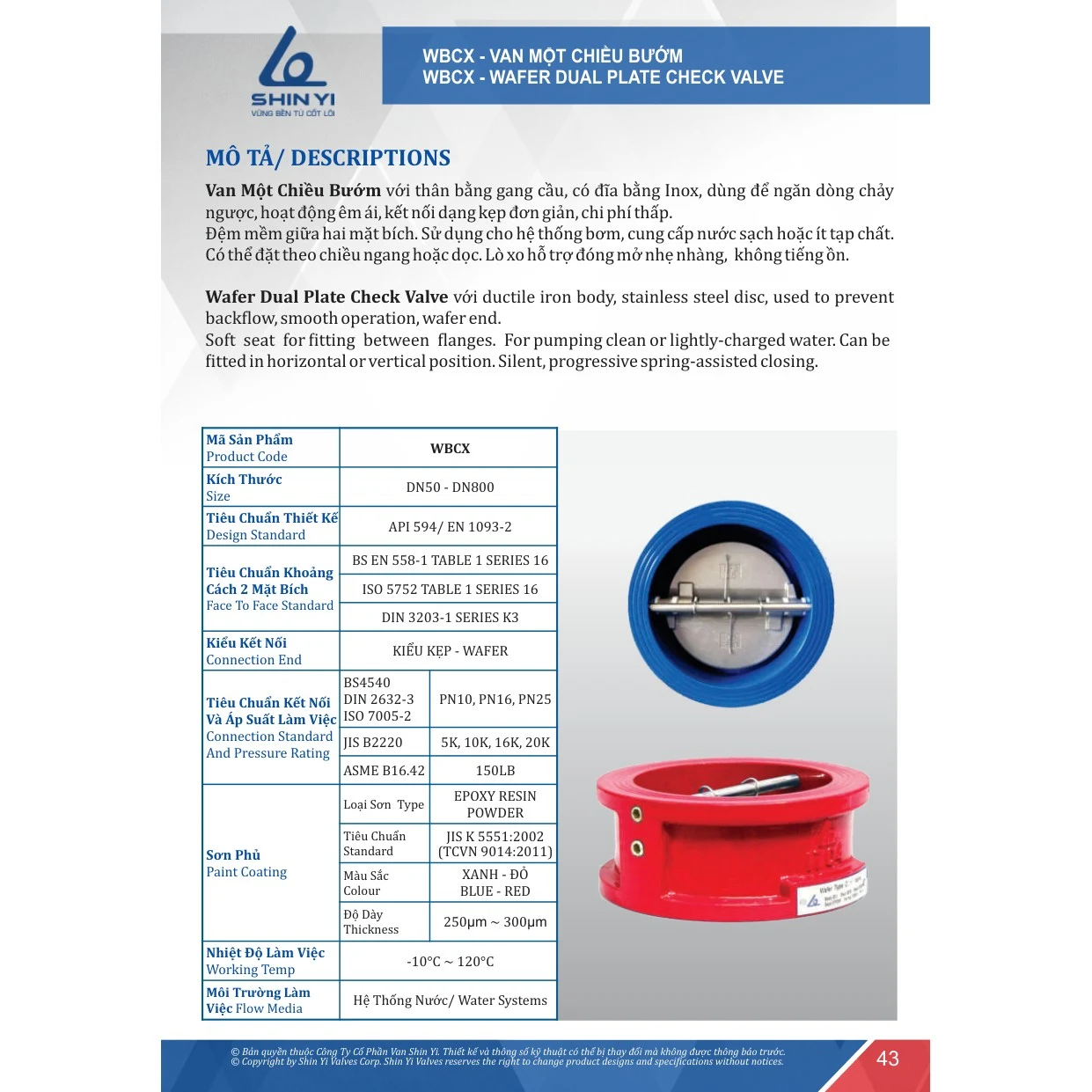

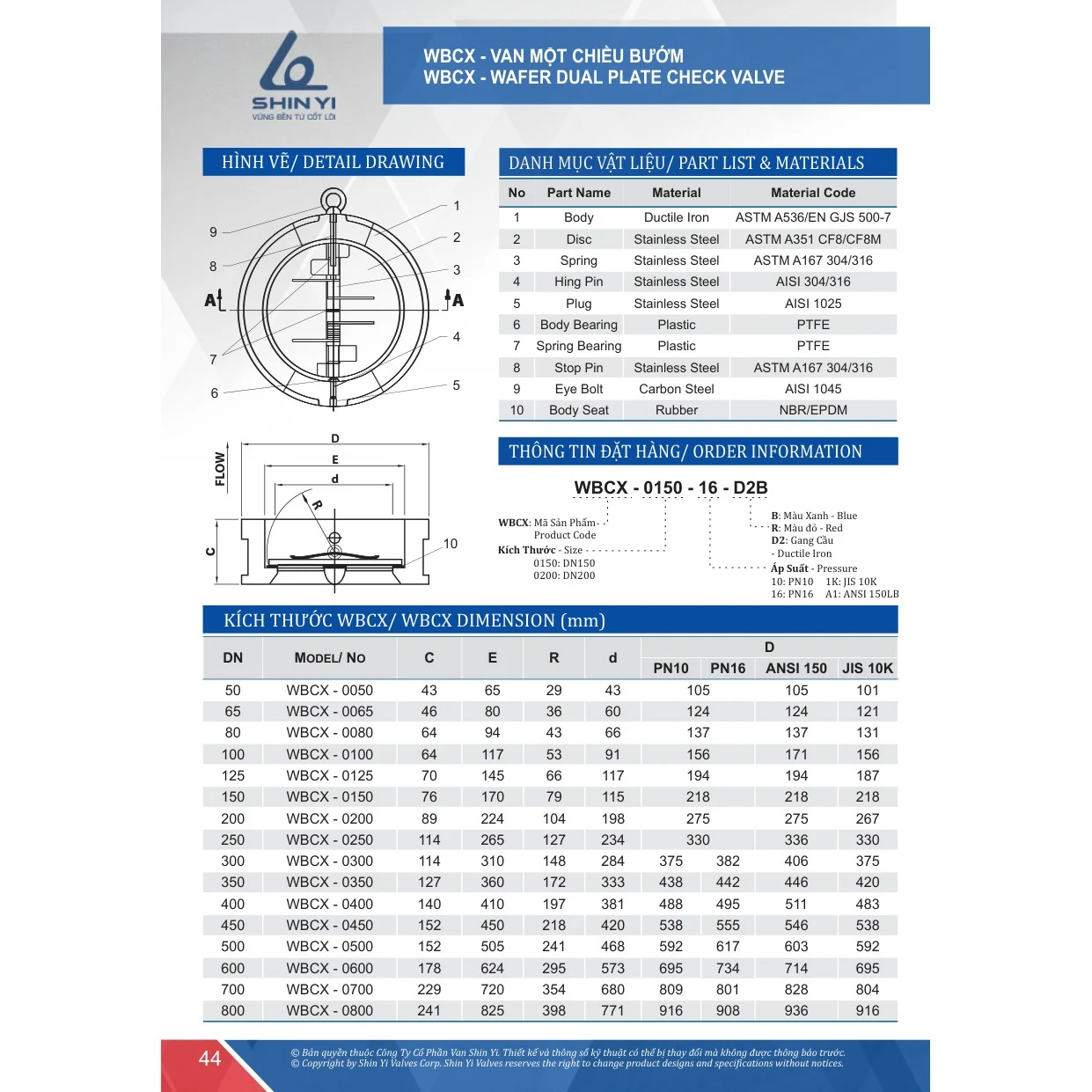

(Theo Catalogue SHINYI 2025, trang 43–44)

Mã sản phẩm	WBCX-0050-16-D2R
Nhà sản xuất	Công ty Cổ phần Van Shin Yi — KCN Sông Mây, Đồng Nai
Cỡ	DN50
Áp lực	PN16 (mã -16) · hãng có PN10, PN16, PN25, JIS 10K, ANSI 150LB theo mã đặt hàng
Kiểu van	Van một chiều hai cánh, kiểu kẹp (wafer) giữa hai mặt bích
Thân van	Gang cầu ASTM A536 / EN GJS 500-7
Cánh van	Inox ASTM A351 CF8 / CF8M
Lò xo	Inox ASTM A167 304/316
Đệm làm kín	Cao su NBR / EPDM
Tiêu chuẩn thiết kế	API 594 / EN 1093-2
Chiều dài lắp đặt	BS EN 558-1 Table 1 Series 16 · ISO 5752 Table 1 Series 16 · DIN 3203-1 Series K3
Bích đối ứng	DIN 2632-3 · BS 4504 · ISO 7005-2 (PN10–25) · JIS B2220 5K–20K · ASME B16.42 150LB
Tư thế lắp	Nằm ngang hoặc thẳng đứng
Sơn phủ	Epoxy dạng bột, dày 250–300 µm, theo JIS K 5551:2002 (TCVN 9014:2011) · màu đỏ
Nhiệt độ làm việc	−10 °C ~ 120 °C
Môi chất	Hệ thống nước

Kích thước lắp đặt DN50 (mm)

Chiều dài lắp giữa hai bích C	43
	PN10	PN16	ANSI 150	JIS 10K
Đường kính ngoài thân D	105	105	105	101
Kích thước E · R · d (theo bản vẽ)	65 · 29 · 43

Van kẹp giữa hai mặt bích của đường ống bằng bu lông xuyên; đường kính ngoài thân D thay đổi theo chuẩn bích đối ứng — với bích PN16 là 105 mm. Kiểm tra cánh van mở hết không chạm thành ống hoặc van lân cận khi lắp sát.

Vật liệu các bộ phận

Bộ phận	Vật liệu	Mã vật liệu
Thân van	Gang cầu	ASTM A536 / EN GJS 500-7
Cánh van	Inox	ASTM A351 CF8 / CF8M
Lò xo	Inox	ASTM A167 304/316
Chốt bản lề · chốt chặn	Inox	AISI 304/316 · ASTM A167 304/316
Bạc đỡ thân · bạc đỡ lò xo	Nhựa	PTFE
Nút bịt	Thép	AISI 1025
Tai móc	Thép carbon	AISI 1045
Đệm thân	Cao su	NBR / EPDM

Cách đọc mã WBCX-0050-16-D2R

• WBCX — van một chiều bướm
• 0050 — cỡ DN50
• 16 — áp lực PN16 (10 = PN10, 25 = PN25, 1K = JIS 10K, A1 = ANSI 150LB)
• D2 — gang cầu · R — sơn đỏ

Lưu lượng tương ứng ống DN50

Vận tốc nước trong ống	1 m/s	2 m/s	3 m/s
Lưu lượng (m³/h)	≈ 7	≈ 14	≈ 21

Tính gần đúng theo đường kính danh nghĩa DN50 để hình dung cỡ — chọn theo tính toán thuỷ lực của hồ sơ thiết kế.

Các cỡ WBCX sơn đỏ liền kề

Cỡ	C (mm)	Giá bán lẻ
DN50 ← trang này	43	630.500đ
DN65	46	814.000đ

Sơn xanh hay sơn đỏ?

Hai bản WBCX-0050-16-D2B (xanh) và WBCX-0050-16-D2R (đỏ) cùng kích thước, cùng vật liệu và cùng giá 630.500đ. Màu sơn chỉ để nhận diện tuyến ống: đỏ cho hệ chữa cháy, xanh cho cấp nước. Xem bản sơn xanh: WBCX-0050-16-D2B.

Câu hỏi thường gặp

Van kẹp WBCX DN50 dùng với bích PN10 hay PN16?

Mã WBCX-0050-16-D2R đặt theo bích PN16 (đường kính ngoài thân 105 mm). Với bích PN10 catalogue ghi 105 mm, ANSI 150 là 105 mm, JIS 10K là 101 mm — đặt đúng mã theo bích của đường ống.

Van một chiều bướm WBCX lắp đứng được không?

Được. Catalogue ghi van lắp được theo chiều ngang hoặc thẳng đứng; lò xo trợ đóng giúp van đóng êm, không tiếng ồn.

Làm việc ở nhiệt độ và môi chất nào?

Theo catalogue ShinYi 2025, dòng WBCX làm việc từ −10 °C đến 120 °C, dùng cho hệ thống nước.

Giá van một chiều bướm DN50 ShinYi bao nhiêu?

Giá bán lẻ trên web là 630.500đ, bản sơn xanh và sơn đỏ cùng giá. Mua số lượng cho công trình, gọi 0866.644.114 để báo giá kèm VAT.
