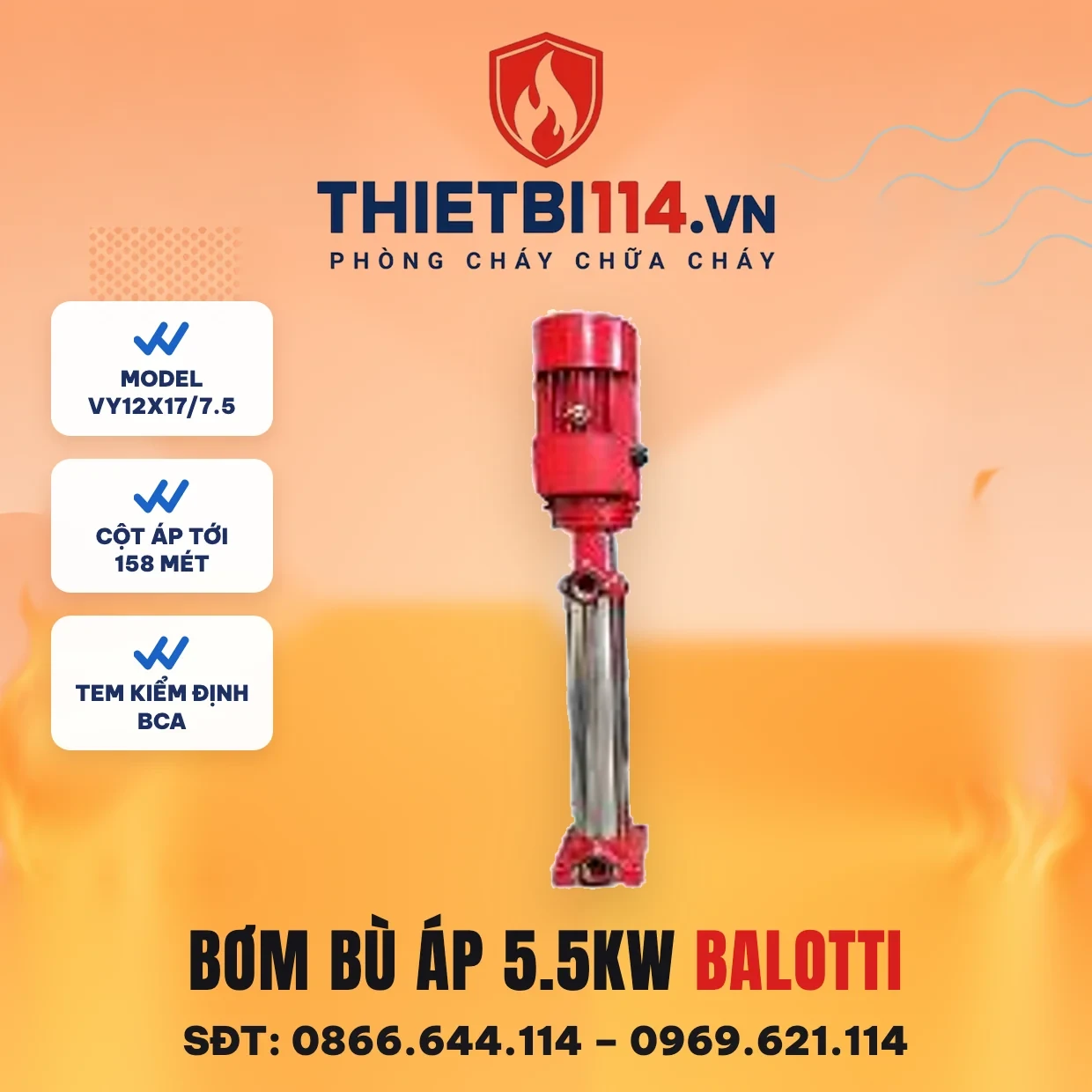

Máy bơm bù áp 5.5kW Balotti VY12x17/7.5 trục đứng

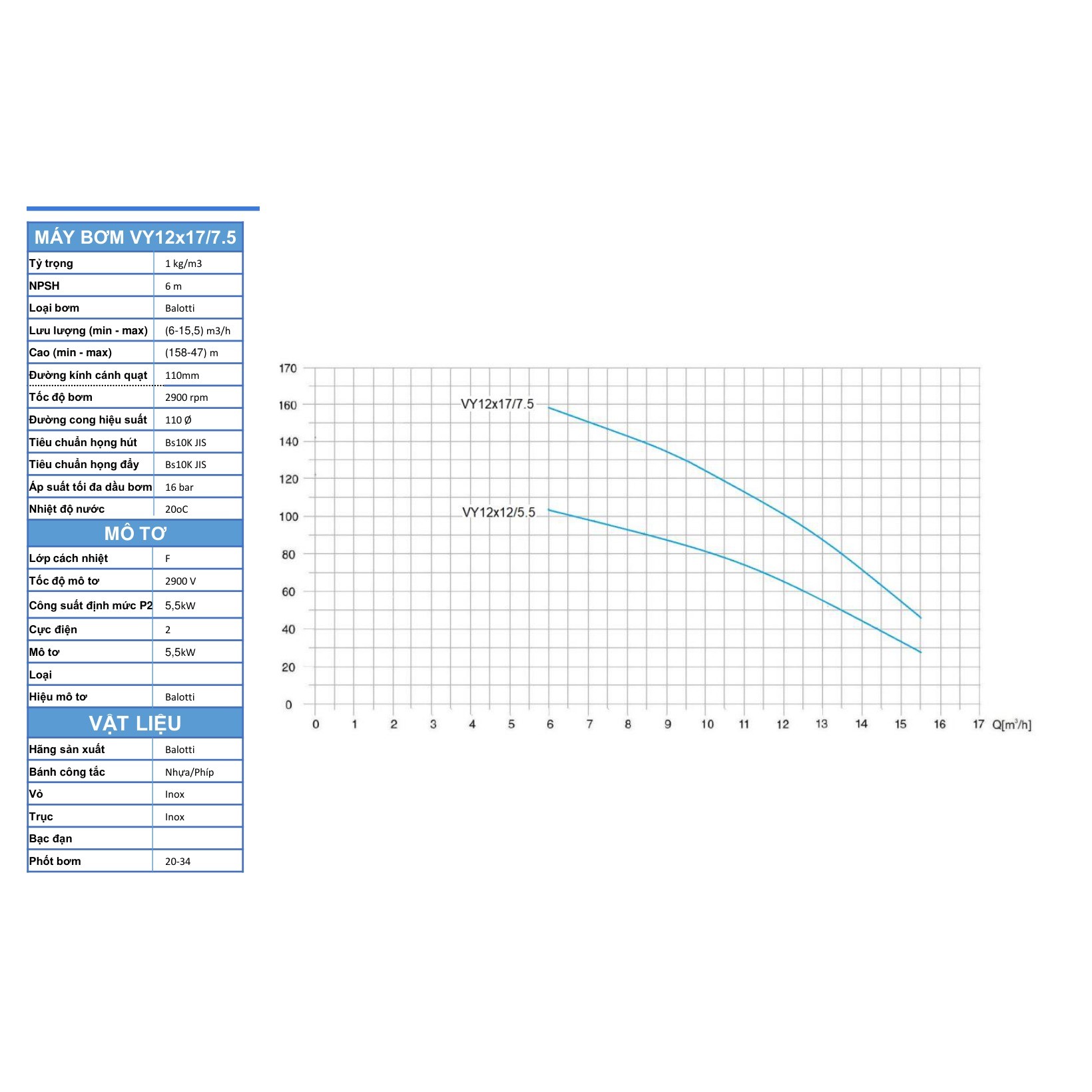

Thông số và đường đặc tính máy bơm Balotti VY12x17/7.5

Máy bơm bù áp 5,5kW (VY12x17/7.5) – Balotti có kiểm định/lưu thông

Name: Máy bơm bù áp 5,5kW (VY12x17/7.5) - Balotti có kiểm định/lưu thông
Brand: Balotti
SKU: BOM0052
Price: 20385000 VND
Availability: InStock

20.385.000₫ đã gồm VAT

Giá đã gồm VAT · xuất hóa đơn đỏ · kèm tem kiểm định/lưu thông, CO/CQ.

Máy bơm bù áp 5,5kW Balotti VY12x17/7.5 là bơm trục đứng 17 tầng cánh giữ áp cho đường ống chữa cháy, lưu lượng 6–15,5 m³/h với cột áp 158–47 m. Động cơ 7,5 HP chạy điện 3 pha 380V, vỏ và trục inox; thông số theo catalogue Balotti, có tem kiểm định/lưu thông.

Máy bơm bù áp 5,5kW Balotti VY12x17/7.5 là bơm trục đứng nhiều tầng cánh, dùng để giữ áp cho đường ống chữa cháy luôn đầy nước và đủ áp khi bơm chính chưa chạy. Theo catalogue Balotti, bơm cho lưu lượng 6–15,5 m³/h với cột áp 158–47 m, động cơ 5,5 kW (7,5 HP) 3 pha 380V. Hàng có kiểm định, lưu thông.

Thông số kỹ thuật

(Theo catalogue Balotti 28.10, trang VY12 — bảng “Máy bơm VY12x17/7.5”)

Model	VY12x17/7.5 — dòng VY12, Balotti
Lưu lượng	6 – 15,5 m³/h (100 – 258 lít/phút)
Cột áp	158 – 47 m · khi đóng van (Q = 0): 168 m
Động cơ	5,5 kW (7,5 HP) · 3 pha 380V/50Hz · 11,1 A · 2 cực · 2900 vòng/phút
Lớp cách điện động cơ	F
Đường kính cánh	110 mm
NPSH	6 m
Áp suất tối đa đầu bơm	16 bar
Tiêu chuẩn họng hút / họng đẩy	BS 10K JIS
Nhiệt độ nước	20°C (điều kiện thử)
Vật liệu	Vỏ inox · trục inox · bánh công tác nhựa/phíp · phốt 20-34

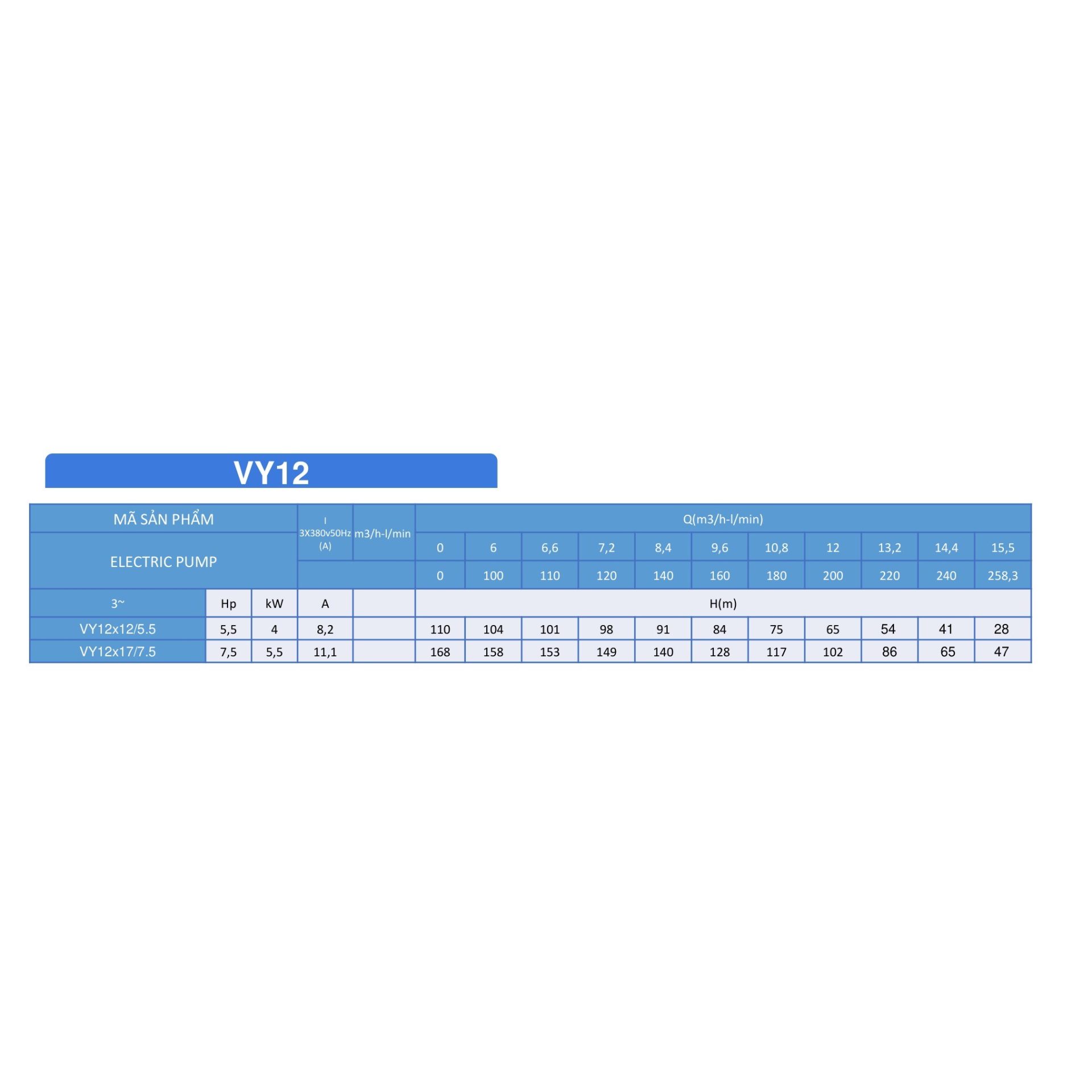

Đường đặc tính: lưu lượng và cột áp đi cùng nhau

Lưu lượng (m³/h)	0	6	7,2	8,4	9,6	10,8	12	13,2	14,4	15,5
Cột áp (m)	168	158	149	140	128	117	102	86	65	47

Bơm bù áp làm việc chủ yếu ở đầu trái của bảng: lưu lượng nhỏ, cột áp cao. Nhiệm vụ của nó là bù phần nước rò rỉ tự nhiên và giữ áp đường ống, không phải cấp nước chữa cháy. Ở 6 m³/h bơm vẫn đẩy được 158 m, tương đương khoảng 15,5 bar.

Lưu ý: cột áp khi đóng kín van là 168 m (khoảng 16,5 bar), sát mức áp tối đa 16 bar của đầu bơm. Vì vậy công tắc áp suất trên tủ điều khiển cần cài ngắt đúng dải áp thiết kế, và không để bơm chạy lâu khi mọi van đều đóng.

VY12x17/7.5 hay VY12x12/5.5?

Hai model cùng dòng VY12 dễ nhầm vì con số trong tên. Số sau dấu “/” là mã lực (HP), không phải kW:

	VY12x17/7.5 ← trang này	VY12x12/5.5
Công suất	7,5 HP = 5,5 kW	5,5 HP = 4 kW
Dòng điện 3 pha	11,1 A	8,2 A
Cột áp tại 6 m³/h	158 m	104 m
Cột áp tại 15,5 m³/h	47 m	28 m
Lưu lượng	Giống nhau: 6 – 15,5 m³/h

Cùng dải lưu lượng, bản 17 tầng cánh cho cột áp cao hơn khoảng 50%. Chọn VY12x17/7.5 khi công trình cao, đường ống dài hoặc áp thiết kế lớn. Khi mua, hãy đọc dòng kW trên nhãn mô tơ chứ đừng chỉ nhìn số trong tên model.

So với các bơm bù áp Balotti khác trên web

Bơm bù áp 2,2kW Balotti VYM4-9/2.2: cho hệ nhỏ.
Bơm bù áp 4kW Balotti VYM10-120S: cột áp tới 122 m, thân inox.
VY12x17/7.5 (trang này): 5,5 kW, cột áp tới 158 m tại 6 m³/h — cho công trình cần áp giữ cao hơn.

Lắp đặt và chạy lần đầu VY12x17/7.5

Trước khi đấu điện

Đặt bơm trục đứng trên bệ phẳng, bắt cố định chắc để hạn chế rung khi bơm chạy.
Đối chiếu mặt bích đường ống với chuẩn BS 10K JIS của họng hút và họng đẩy. Lệch chuẩn thì xử lý bằng bích chuyển, không ép bu lông cho khớp.
Đường ống đỡ riêng, không để trọng lượng ống và van đè lên thân bơm.
Bơm có NPSH 6 m: làm đường hút ngắn, ít cút, tránh điểm đọng khí để điều kiện hút thực tế đáp ứng yêu cầu này.
Chọn aptomat, contactor và rơ-le nhiệt trong tủ điều khiển theo dòng định mức 11,1 A của động cơ 3 pha 380V/50Hz.

Mồi nước và chạy thử

Mở van phía hút, xả khí cho nước điền đầy thân bơm trước khi bấm chạy. Không chạy khô, kể cả chỉ để thử chiều quay, vì phốt cần nước để làm mát.
Chạy nhấp để kiểm tra chiều quay theo chỉ dẫn của hãng; sai chiều thì đảo hai trong ba pha nguồn.
Khi bơm chạy ổn định, đo dòng và so với 11,1 A trên nhãn động cơ.
Không để bơm chạy lâu khi van đẩy đóng kín: cột áp lúc này lên 168 m, sát áp tối đa 16 bar của đầu bơm.
Cài công tắc áp suất theo dải áp thiết kế của hệ thống, rồi mở xả nhỏ một điểm để xác nhận bơm tự chạy và tự ngắt đúng theo áp.

Ghi lại dòng điện, áp chạy và áp ngắt đo được ngày chạy thử vào sổ phòng bơm, làm mốc so sánh cho các lần bảo dưỡng sau.
