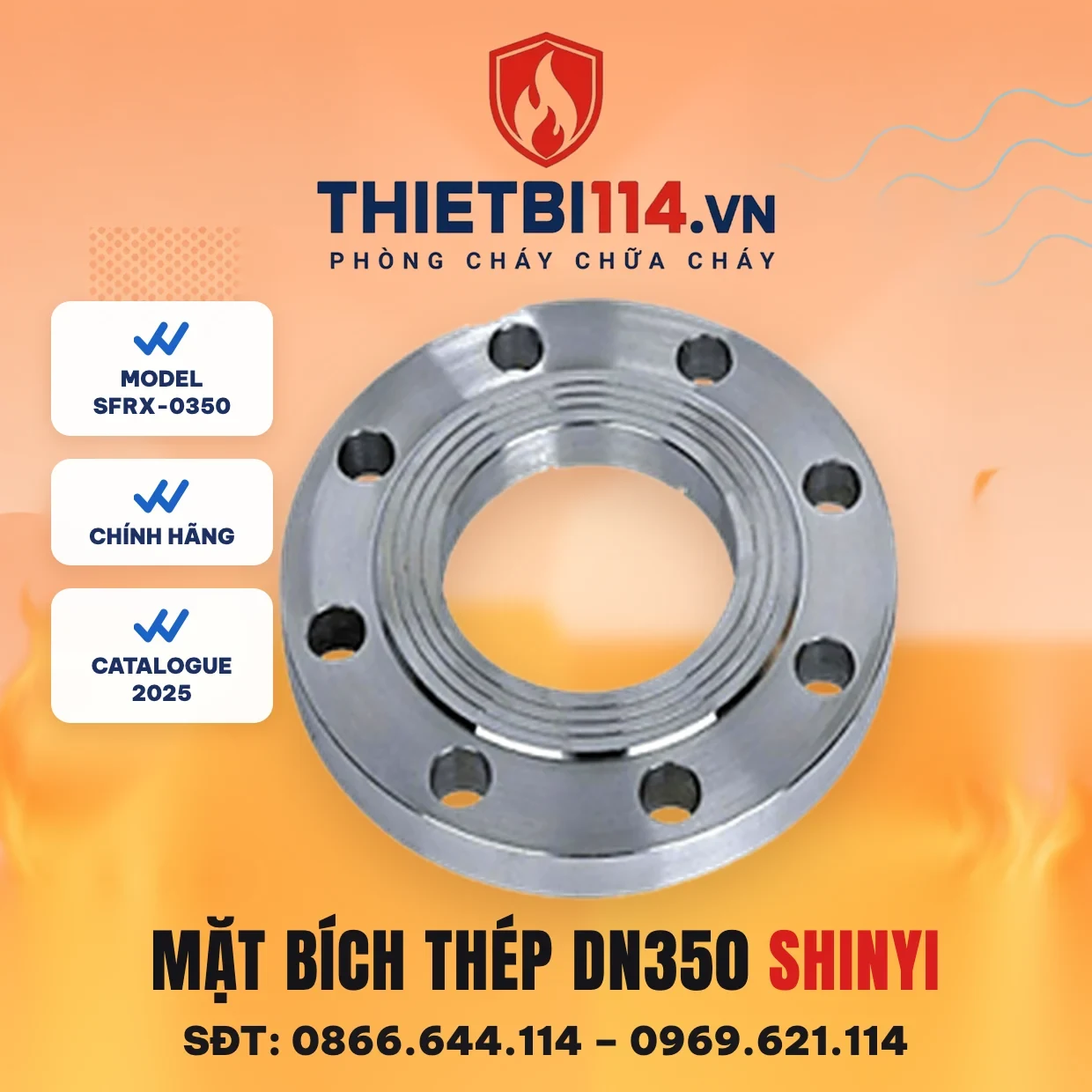

Mặt bích thép DN350 SFRX-0350 – ShinYi

Mặt bích thép DN350 ShinYi — model SFRX-0350 là mặt bích thép rỗng dùng để nối ống thép với van, phụ kiện hoặc thiết bị có mặt bích — lỗ bu lông khoan theo bảng mặt bích tiêu chuẩn PN10/PN16, đồng bộ với van mặt bích ShinYi cùng cỡ.

Thông số kỹ thuật SFRX-0350

(Theo Catalogue phụ kiện ngành nước ShinYi 2026, trang 5–6 (catalogue phụ kiện); giá và dải cỡ đối chiếu Bảng giá tổng hợp ShinYi 2026)

Mã sản phẩm	SFRX-0350
Nhà sản xuất	Công ty Cổ phần Van Shin Yi — KCN Sông Mây, Đồng Nai
Cỡ	DN350
Vật liệu	Thép
Chuẩn khoan lỗ	PN10 / PN16 — theo bảng mặt bích tiêu chuẩn ShinYi
Dải cỡ trên web	DN50 – DN600

Kích thước DN350 (mm)

Đường kính ngoài bích D	PN10: 505 · PN16: 520
Tâm lỗ bu lông K	PN10: 460 · PN16: 470
Số lỗ – Ø lỗ	PN10: 16-Ø23 · PN16: 16-Ø28
Bu lông	PN10: M20 · PN16: M24
Chiều dài bu lông tham khảo	120

Theo bảng mặt bích tiêu chuẩn PN10 (trang 5) và PN16 (trang 6) trong Catalogue phụ kiện ngành nước ShinYi 2026.

Chọn mặt bích PN10 hay PN16?

Mặt bích phải cùng chuẩn khoan lỗ với mặt bích của van hoặc thiết bị nối vào. Từ DN50 đến DN150, PN10 và PN16 trùng đường kính ngoài, tâm lỗ và số lỗ nên lắp lẫn được. Từ DN200 trở lên hai chuẩn khác nhau về số lỗ, tâm lỗ hoặc cỡ bu lông — kiểm tra PN ghi trên thân van trước khi đặt mặt bích. Hệ PCCC và cấp nước áp cao thường dùng PN16.

Giữa hai mặt bích luôn đặt một ron cao su cùng cỡ (dòng RFGX của ShinYi) rồi siết bu lông đều theo thứ tự chéo để ron ép kín đều.

Các mã cùng dòng trên web

Cỡ	Mã	Giá bán lẻ
DN50	SFRX-0050	285.000đ
DN65	SFRX-0065	390.500đ
DN80	SFRX-0080	418.000đ
DN100	SFRX-0100	452.500đ
DN125	SFRX-0125	663.500đ
DN150	SFRX-0150	779.000đ
DN200	SFRX-0200	1.118.000đ
DN250	SFRX-0250	1.749.500đ
DN300	SFRX-0300	2.209.500đ
DN350 ← trang này	SFRX-0350	2.776.500đ
DN400	SFRX-0400	4.034.500đ
DN450	SFRX-0450	5.286.000đ
DN500	SFRX-0500	7.500.500đ
DN600	SFRX-0600	10.215.000đ

Câu hỏi thường gặp

Mặt bích thép SFRX dùng bu lông cỡ nào?

Theo bảng mặt bích tiêu chuẩn ShinYi: DN80–DN125 dùng M16; DN150–DN200 M20; từ DN250 trở lên cỡ bu lông khác nhau giữa PN10 và PN16 (xem bảng trên trang).

Mặt bích SFRX có lắp được với van ShinYi không?

Có, khi cùng cỡ DN và cùng chuẩn PN: lỗ bu lông theo bảng mặt bích tiêu chuẩn dùng cho van mặt bích ShinYi.

Mã SFRX-0350 nghĩa là gì?

SFRX là mã dòng sản phẩm, 0350 là cỡ DN350.

Giá mặt bích thép DN350 ShinYi bao nhiêu?

Giá bán lẻ trên web là 2.776.500đ. Mua số lượng cho công trình, gọi 0866.644.114 để báo giá kèm VAT.
