Khớp nối mềm ren DN15 TRET-0015 – ShinYi

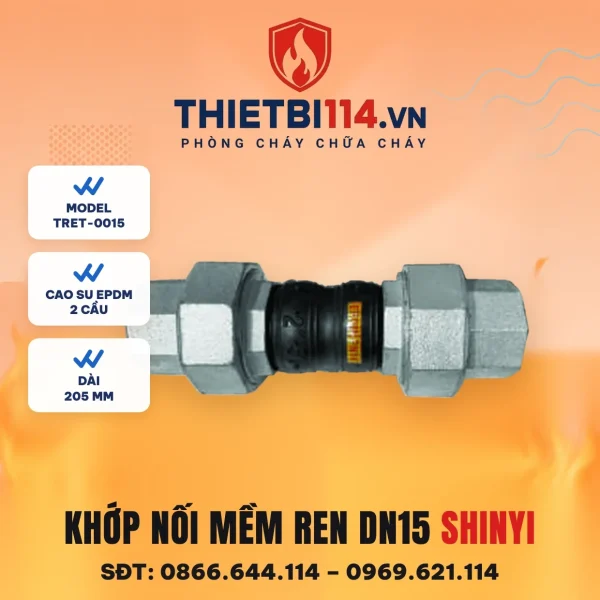

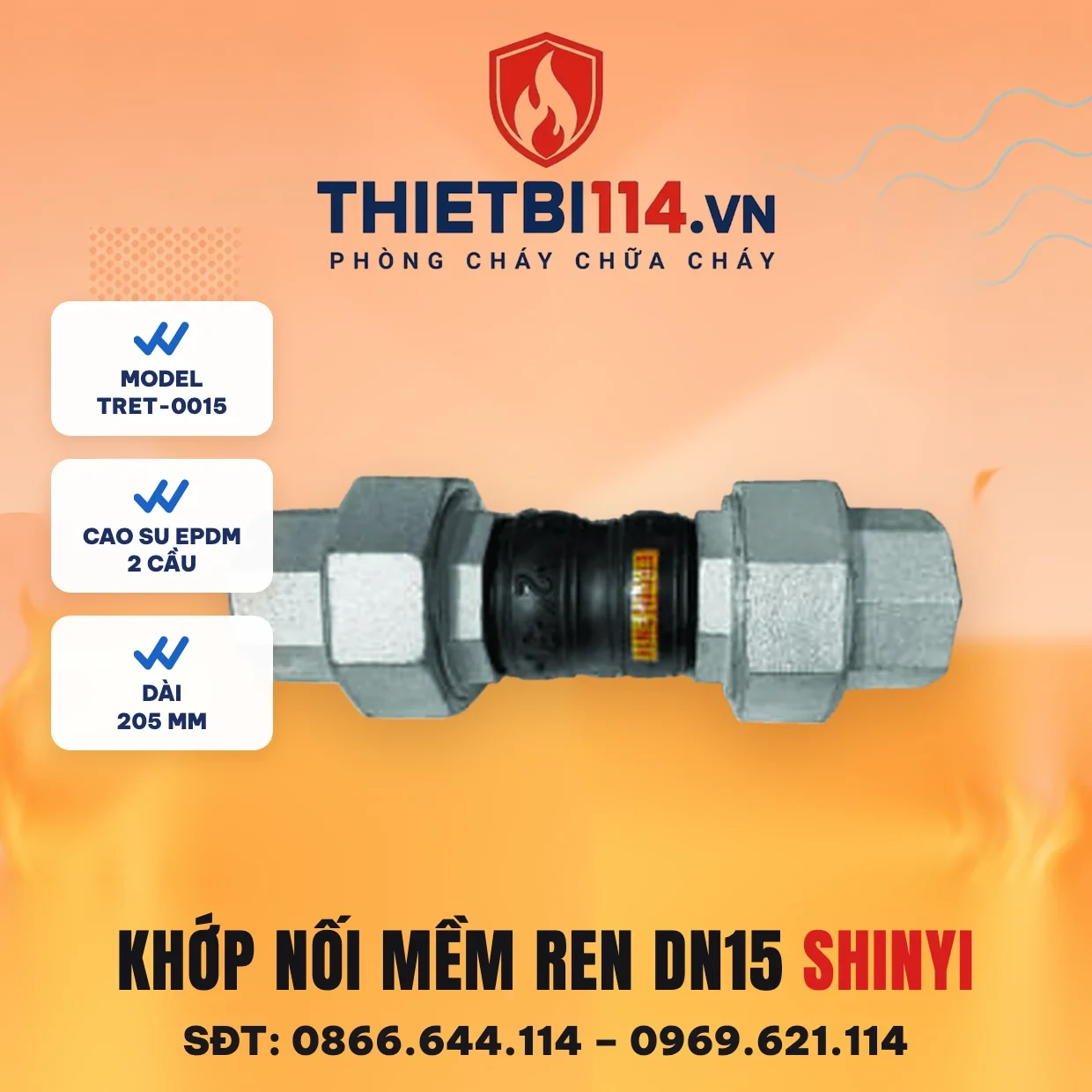

Khớp nối mềm cao su ren DN15 ShinYi — model TRET-0015 là khớp nối mềm cao su hai cầu, nối ren cỡ 1/2 inch. Khớp lắp vào đường ống ren nhỏ để giảm truyền rung, giảm ồn và bù sai lệch nhỏ giữa hai đầu ống. Chiều dài tham khảo 205 mm.

Thông số kỹ thuật

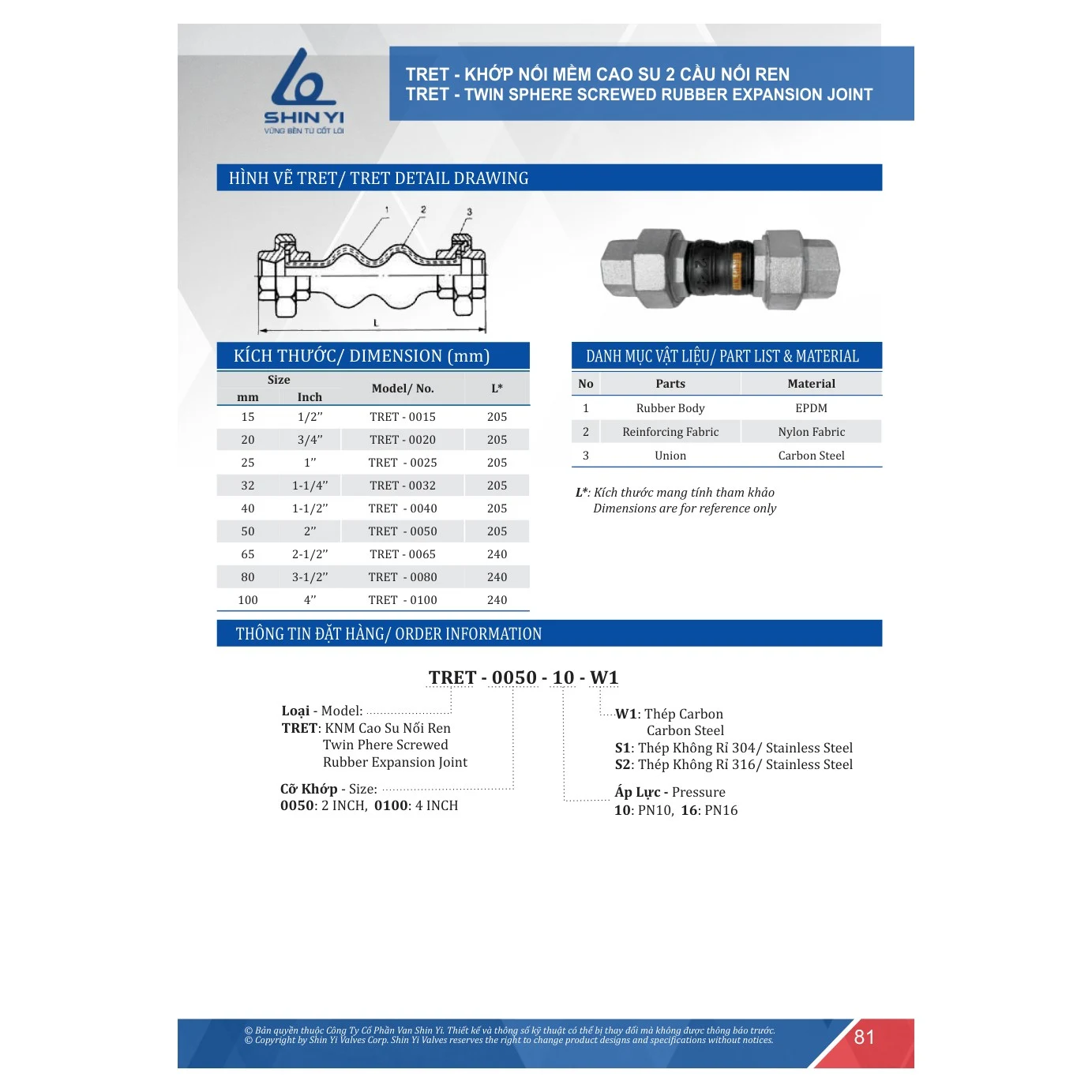

(Theo Catalogue SHINYI 2025, trang 81 — TRET Khớp nối mềm cao su 2 cầu nối ren)

Model	TRET-0015
Cỡ	DN15 · 1/2″
Kiểu	Cao su 2 cầu (twin sphere), nối ren
Chiều dài L	205 mm (tham khảo)
Áp lực (theo mã đặt hàng)	PN10 hoặc PN16
Vật liệu rắc co (theo mã đặt hàng)	W1 thép carbon · S1 inox 304 · S2 inox 316

Cấu tạo

Bộ phận	Vật liệu
Thân cao su	EPDM
Lớp gia cường	Vải nylon
Rắc co (union)	Thép carbon

Thân cao su hai cầu là phần làm việc: hai “bầu” cao su co giãn được theo cả chiều dọc lẫn lệch tâm nhỏ. Lớp vải nylon bên trong giữ cho bầu không phồng khi có áp. Hai đầu rắc co ren giúp tháo lắp mà không phải xoay ống.

Dùng ở đâu?

• Đầu hút / đầu đẩy của bơm nhỏ, bơm bù áp nối ống ren, để rung của bơm không truyền dọc tuyến ống.
• Đoạn ống ren nối vào thiết bị cần cách rung: đồng hồ áp, công tắc áp suất, cụm van nhỏ.
• Vị trí ống có sai lệch nhỏ giữa hai đầu nối.

Khớp nối mềm cao su không thay được giá đỡ ống: hai đầu khớp vẫn phải có giá đỡ/quang treo chắc chắn, nếu không khớp sẽ bị kéo giãn quá mức khi có áp.

Các cỡ TRET theo catalogue

Cỡ	Model	L (mm)
DN15 (1/2″) ← trang này	TRET-0015	205
DN20 (3/4″)	TRET-0020	205
DN25 (1″)	TRET-0025	205
DN32 (1-1/4″)	TRET-0032	205
DN40 (1-1/2″)	TRET-0040	205
DN50 (2″)	TRET-0050	205
DN65 – DN100	TRET-0065 … 0100	240

Lắp khớp nối mềm TRET-0015 từng bước

• Đo khoảng lắp: khoảng giữa hai đầu ống ren nên khớp chiều dài khớp ở trạng thái tự nhiên (tham khảo 205 mm). Không kéo giãn hay ép ngắn khớp để bù sai số cắt ống.
• Làm kín ren: quấn băng tan hoặc bôi keo ren lên đầu ống trước, rồi vặn phần ren của rắc co vào ống.
• Ghép rắc co: đưa hai nửa rắc co vào đúng tâm rồi mới siết đai ốc. Không dùng thân cao su làm tay đòn để xoay khớp.
• Đỡ ống: lắp giá đỡ hai phía trước khi cho nước vào.
• Lên áp từ từ: kiểm tra rò tại hai rắc co, siết bổ sung nếu cần.

Chọn mã theo điều kiện làm việc

Tuỳ chọn	Mã	Gợi ý dùng
Áp lực	PN10 hoặc PN16	Theo áp làm việc lớn nhất của đoạn ống trong thiết kế; đoạn gần đầu đẩy bơm thường chịu áp cao hơn
Rắc co thép carbon	W1	Phòng bơm trong nhà, khô ráo
Rắc co inox 304	S1	Vị trí ẩm, dễ đọng nước
Rắc co inox 316	S2	Môi trường ăn mòn hơn, ví dụ công trình gần biển

Dấu hiệu cần thay khớp

• Bề mặt bầu cao su nứt chân chim, chai cứng.
• Một bầu phồng lệch rõ so với bầu còn lại khi có áp.
• Rắc co vẫn rò sau khi đã siết lại.
• Khớp bị kéo dài hoặc lệch tâm rõ so với lúc lắp. Trường hợp này cần kiểm tra lại giá đỡ ống trước khi thay khớp mới.

Câu hỏi thường gặp

Có bản inox không?

Dòng TRET có tuỳ chọn rắc co inox 304 (S1) hoặc inox 316 (S2) theo mã đặt hàng. Ngoài ra ShinYi có dòng TSET khớp nối mềm inox nối ren (dây bện inox) cho môi trường cần chịu nhiệt/hoá chất hơn.

Chiều dài 205 mm có cố định không?

Catalogue ghi kích thước mang tính tham khảo. Nếu khoảng lắp quan trọng, xin gọi để xác nhận theo lô hàng.

Có VAT không?

Có. Hàng chính hãng Công ty CP Van Shin Yi.

Lắp khớp nối mềm cao su ren cần lưu ý gì?

Hai đầu khớp phải có giá đỡ ống chắc chắn; không dùng khớp để bù sai lệch lớn; siết rắc co bằng cờ lê giữ hai đầu, tránh xoắn thân cao su.

Xem thêm danh mục vật tư khác và máy bơm bù áp — nơi khớp nối mềm cỡ nhỏ hay được lắp.
