Khớp nối mềm cao su DN500 SREJ-0500-16-D2R – ShinYi

Khớp nối mềm cao su DN500 ShinYi — model SREJ-0500-16-D2R (spherical rubber expansion joint) — lắp ở đầu hút và đầu đẩy máy bơm để giảm rung truyền từ bơm sang đường ống. Thân gang cầu sơn đỏ, mã -16 ứng với mặt bích PN16. Bản sơn đỏ thường dùng cho cụm bơm chữa cháy.

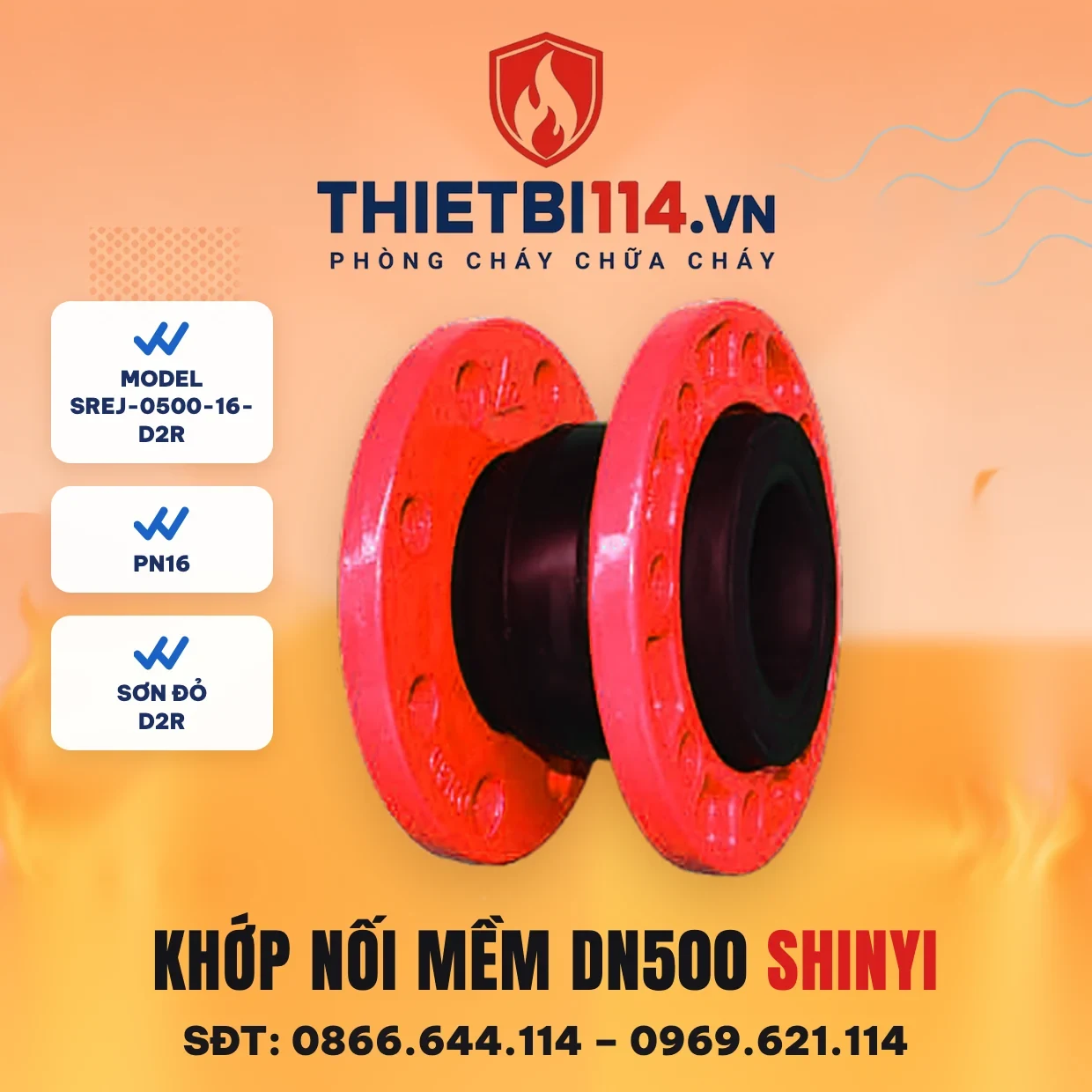

Ảnh bìa minh hoạ màu sơn đỏ: đổi màu từ ảnh sản phẩm trong catalogue (catalogue in ảnh bản xanh).

Thông số kỹ thuật SREJ-0500-16-D2R

(Theo Catalogue SHINYI 2025, trang 74–75)

Mã sản phẩm	SREJ-0500-16-D2R
Nhà sản xuất	Công ty Cổ phần Van Shin Yi — KCN Sông Mây, Đồng Nai
Cỡ	DN500
Áp lực	PN16 (mã -16) · hãng có PN10, PN16, PN25, JIS 10K, ANSI 150LB theo mã đặt hàng
Kiểu	Khớp nối mềm cao su một cầu, mặt bích
Thân cầu	3 lớp: cao su EPDM trong và ngoài, lớp giữa vải nylon gia cường
Mặt bích	Gang cầu ASTM A536 (mã D2), sơn epoxy
Vòng giữ	Thép carbon AISI 1025
Tiêu chuẩn mặt bích	ISO 7005-2 · DIN 2632 · DIN 2633 (PN10–25) · JIS B2220 10K–20K · ASME B16.42
Sơn phủ	Epoxy dạng bột, dày 250–300 µm, theo JIS K 5551:2002 (TCVN 9014:2011) · màu đỏ
Nhiệt độ làm việc	−10 °C ~ 120 °C
Môi chất	Hệ thống nước

Kích thước lắp đặt DN500 (mm)

Chiều dài L	265
	PN10	PN16	PN20	PN25
Đường kính tâm lỗ bích K	620	650	635	660
Số lỗ – đường kính lỗ n-Ød	20-Ø28	20-Ø34	20-Ø33	20-Ø37
Dày mặt bích C	PN10/16: 28		PN20/25: 38

Trang này là mã -16 nên lấy cột PN16 để đối chiếu bích đối ứng: tâm lỗ 650 mm, 20-Ø34. Nếu tuyến ống dùng bích PN10 hoặc PN25, đối chiếu cột tương ứng và đặt đúng mã theo áp lực của thiết kế.

Vật liệu các bộ phận

Bộ phận	Vật liệu	Mã vật liệu
Thân cao su	Cao su	EPDM
Lớp gia cường	Vải nylon	Nylon
Lớp lót trong	Cao su	EPDM
Vòng giữ	Thép carbon	AISI 1025
Mặt bích	Gang cầu (mã D2)	ASTM A536

Cách đọc mã SREJ-0500-16-D2R

• SREJ — khớp nối mềm cao su
• 0500 — cỡ DN500
• 16 — áp lực PN16 (10 = PN10, 25 = PN25, 1K = JIS 10K, A1 = ANSI 150LB)
• D2 — gang cầu · R — sơn đỏ

Lưu lượng tương ứng ống DN500

Vận tốc nước trong ống	1 m/s	2 m/s	3 m/s
Lưu lượng (m³/h)	≈ 707	≈ 1.414	≈ 2.121

Tính gần đúng theo đường kính danh nghĩa DN500 để hình dung cỡ — chọn theo tính toán thuỷ lực của hồ sơ thiết kế.

Các cỡ SREJ sơn đỏ liền kề

Cỡ	L (mm)	Giá bán lẻ
DN450	265	24.162.000đ
DN500 ← trang này	265	29.489.500đ
DN600	265	51.826.500đ

Sơn xanh hay sơn đỏ?

Hai bản SREJ-0500-16-D2B (xanh) và SREJ-0500-16-D2R (đỏ) cùng kích thước, cùng vật liệu và cùng giá 29.489.500đ. Màu sơn chỉ để nhận diện tuyến ống: đỏ cho hệ chữa cháy, xanh cho cấp nước. Xem bản sơn xanh: SREJ-0500-16-D2B.

Câu hỏi thường gặp

Khớp nối mềm cao su SREJ DN500 có lắp với bích PN10 được không?

Mã SREJ-0500-16-D2R làm bích PN16. Ở cỡ DN500, bích PN10 có tâm lỗ 620 mm và 20-Ø28, bích PN16 là 650 mm và 20-Ø34 — hai chuẩn khác nhau nên phải đặt đúng mã theo bích đối ứng.

Khớp nối mềm có dùng thay khớp giãn nở nhiệt được không?

Catalogue ShinYi mô tả SREJ dùng trong hệ thống bơm để giảm rung đường ống, làm việc −10 °C ~ 120 °C với hệ thống nước. Bù giãn nở, lệch tâm lớn cần tính theo thiết kế và xác nhận với hãng.

Làm việc ở nhiệt độ và môi chất nào?

Theo catalogue ShinYi 2025, dòng SREJ làm việc từ −10 °C đến 120 °C, dùng cho hệ thống nước.

Giá khớp nối mềm cao su DN500 ShinYi bao nhiêu?

Giá bán lẻ trên web là 29.489.500đ, bản sơn xanh và sơn đỏ cùng giá. Mua số lượng cho công trình, gọi 0866.644.114 để báo giá kèm VAT.
