Khớp nối mềm cao su 2 cầu DN300 TSEJ-0300-16-D2B – ShinYi

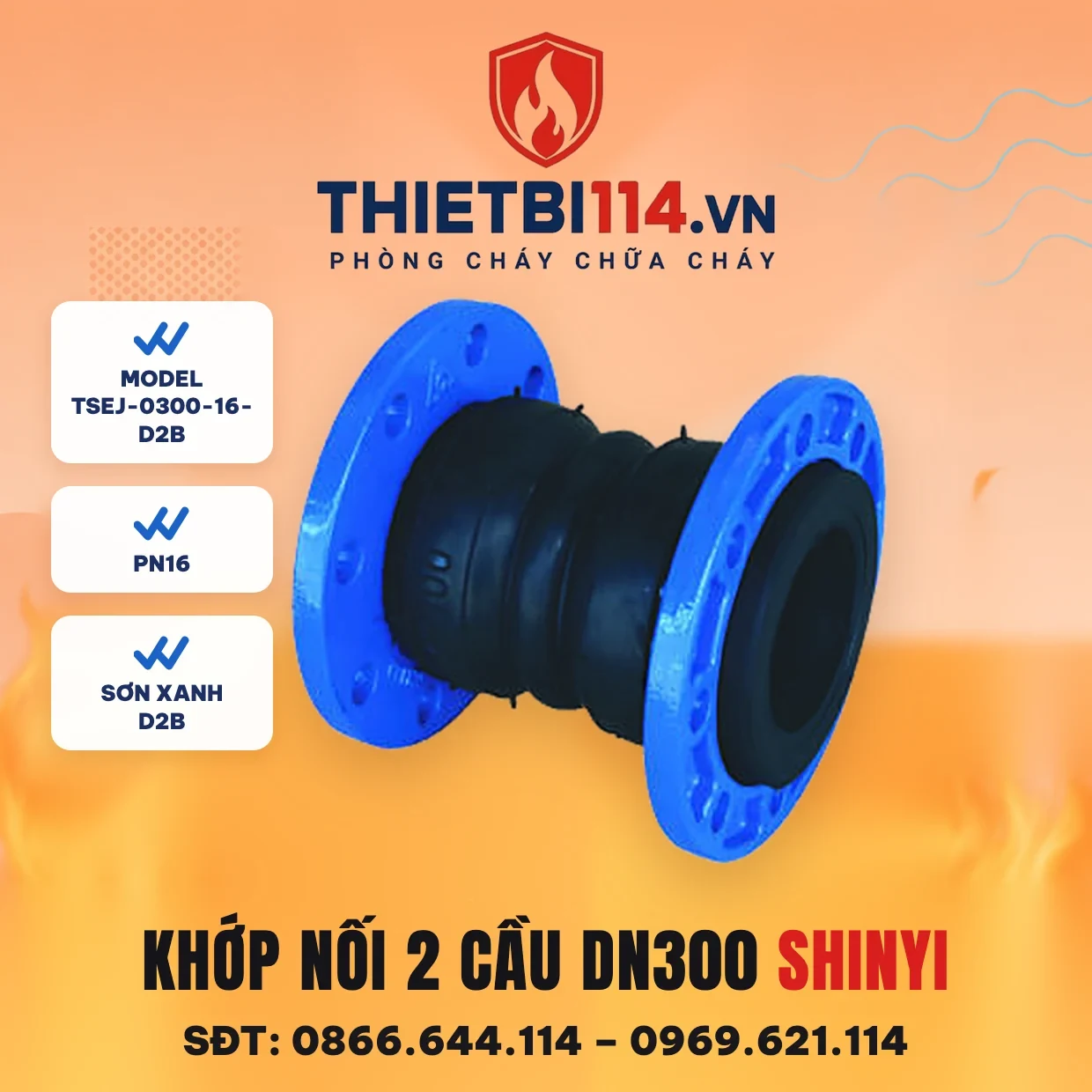

Khớp nối mềm cao su 2 cầu DN300 ShinYi — model TSEJ-0300-16-D2B (twin spherical rubber expansion joint) — lắp ở đầu hút và đầu đẩy máy bơm để giảm rung truyền sang đường ống; hai cầu cao su cho độ đàn hồi lớn hơn bản một cầu. Thân gang cầu sơn xanh, mã -16 ứng với mặt bích PN16. Bản sơn xanh thường dùng cho trạm bơm cấp nước.

Thông số kỹ thuật TSEJ-0300-16-D2B

(Theo Catalogue SHINYI 2025, trang 76–77)

Mã sản phẩm	TSEJ-0300-16-D2B
Nhà sản xuất	Công ty Cổ phần Van Shin Yi — KCN Sông Mây, Đồng Nai
Cỡ	DN300
Áp lực	PN16 (mã -16) · hãng có PN10, PN16, PN25, JIS 10K, ANSI 150LB theo mã đặt hàng
Kiểu	Khớp nối mềm cao su hai cầu, mặt bích
Thân cầu	3 lớp: cao su EPDM trong và ngoài, lớp giữa vải nylon gia cường
Mặt bích	Gang cầu ASTM A536 (mã D2), sơn epoxy
Vòng giữ	Thép carbon AISI 1025
Tiêu chuẩn mặt bích	ISO 7005-2 · DIN 2632 · DIN 2633 (PN10–25) · JIS B2220 10K–20K · ASME B16.42
Sơn phủ	Epoxy dạng bột, dày 250–300 µm, theo JIS K 5551:2002 (TCVN 9014:2011) · màu xanh
Nhiệt độ làm việc	−10 °C ~ 120 °C
Môi chất	Hệ thống nước

Kích thước lắp đặt DN300 (mm)

Chiều dài L	325
	PN10	PN16	PN20	PN25
Đường kính tâm lỗ bích K	400	410	432	430
Số lỗ – đường kính lỗ n-Ød	12-Ø23	12-Ø28	12-Ø26	16-Ø31
Dày mặt bích C	PN10/16: 25		PN20/25: 25

Trang này là mã -16 nên lấy cột PN16 để đối chiếu bích đối ứng: tâm lỗ 410 mm, 12-Ø28. Nếu tuyến ống dùng bích PN10 hoặc PN25, đối chiếu cột tương ứng và đặt đúng mã theo áp lực của thiết kế.

Vật liệu các bộ phận

Bộ phận	Vật liệu	Mã vật liệu
Thân cao su	Cao su	EPDM
Lớp gia cường	Vải nylon	Nylon
Lớp lót trong	Cao su	EPDM
Vòng giữ	Thép carbon	AISI 1025
Mặt bích	Gang cầu (mã D2) / thép carbon	ASTM A536 / A105

Cách đọc mã TSEJ-0300-16-D2B

• TSEJ — khớp nối mềm cao su 2 cầu
• 0300 — cỡ DN300
• 16 — áp lực PN16 (10 = PN10, 25 = PN25, 1K = JIS 10K, A1 = ANSI 150LB)
• D2 — gang cầu · B — sơn xanh

Lưu lượng tương ứng ống DN300

Vận tốc nước trong ống	1 m/s	2 m/s	3 m/s
Lưu lượng (m³/h)	≈ 254	≈ 509	≈ 763

Tính gần đúng theo đường kính danh nghĩa DN300 để hình dung cỡ — chọn theo tính toán thuỷ lực của hồ sơ thiết kế.

Các cỡ TSEJ sơn xanh liền kề

Cỡ	L (mm)	Giá bán lẻ
DN250	325	8.438.000đ
DN300 ← trang này	325	11.429.000đ

Sơn xanh hay sơn đỏ?

Hai bản TSEJ-0300-16-D2B (xanh) và TSEJ-0300-16-D2R (đỏ) cùng kích thước, cùng vật liệu và cùng giá 11.429.000đ. Màu sơn chỉ để nhận diện tuyến ống: đỏ cho hệ chữa cháy, xanh cho cấp nước. Xem bản sơn đỏ: TSEJ-0300-16-D2R.

Câu hỏi thường gặp

Khớp nối mềm cao su 2 cầu TSEJ DN300 có lắp với bích PN10 được không?

Mã TSEJ-0300-16-D2B làm bích PN16. Ở cỡ DN300, bích PN10 có tâm lỗ 400 mm và 12-Ø23, bích PN16 là 410 mm và 12-Ø28 — hai chuẩn khác nhau nên phải đặt đúng mã theo bích đối ứng.

Khớp nối 2 cầu TSEJ khác bản 1 cầu SREJ thế nào?

Cùng vật liệu và chuẩn bích; bản hai cầu dài hơn (catalogue trang 77) nên hấp thụ rung và chuyển vị tốt hơn, bản một cầu SREJ gọn hơn khi khoảng lắp ngắn.

Làm việc ở nhiệt độ và môi chất nào?

Theo catalogue ShinYi 2025, dòng TSEJ làm việc từ −10 °C đến 120 °C, dùng cho hệ thống nước.

Giá khớp nối mềm cao su 2 cầu DN300 ShinYi bao nhiêu?

Giá bán lẻ trên web là 11.429.000đ, bản sơn xanh và sơn đỏ cùng giá. Mua số lượng cho công trình, gọi 0866.644.114 để báo giá kèm VAT.
