Biển Exit dạ quang nền xanh 30x48cm (chỉ thẳng/trái/phải)

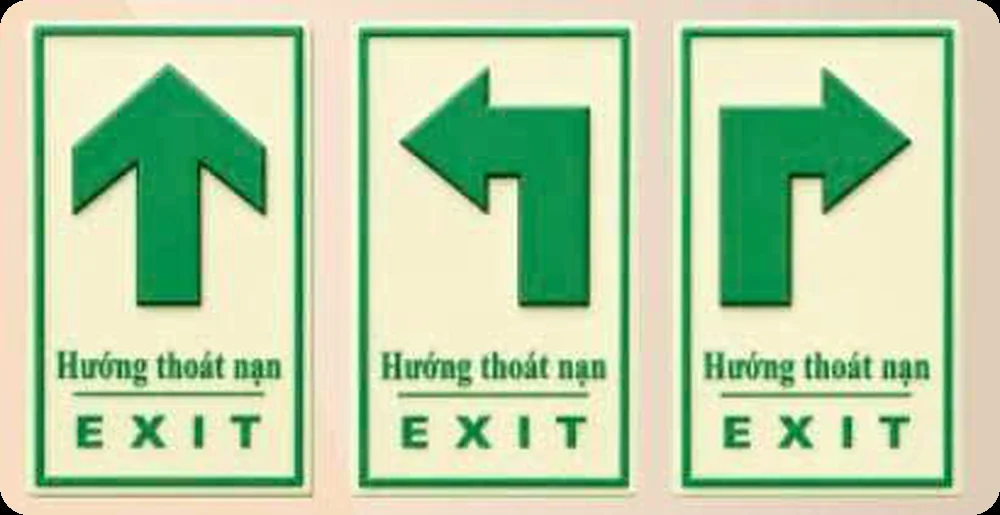

Biển Exit dạ quang 30x48cm là cỡ lớn nhất trong nhóm biển dạ quang dán tường tại Thietbi114, làm cho nhà xưởng, kho hàng, gara và sảnh rộng, nơi người đứng cách cửa thoát nạn tới vài chục mét. Biển in mực dạ quang trên nhựa dày khoảng 0,5 mm, mặt sau dán keo, mẫu như ảnh là nền dạ quang sáng với chữ EXIT, chữ LỐI THOÁT, ký hiệu người chạy và mũi tên màu trắng. Không dùng điện, không pin, không dây.

Điểm quyết định khi chọn cỡ biển cho xưởng là chiều cao mặt biển. Mục 5.2.7 TCVN 13456:2022 cho công thức h = L/Z; biển không có nguồn sáng bên trong lấy Z = 100, nên chiều cao 30 cm ứng với khoảng cách quan sát khoảng 30 m. Xưởng có nhịp cột 24–30 m, người đứng giữa xưởng vẫn đọc được chữ EXIT trên cửa thoát nạn ở đầu hồi.

Người mua thường là cán bộ an toàn nhà máy và nhà thầu hoàn thiện xưởng. Khi đặt, chọn hướng mũi tên chỉ thẳng, rẽ trái hoặc rẽ phải cho từng vị trí; cùng một mã, giá 194.500đ.

Thông số kỹ thuật

Hạng mục	Thông số
Kích thước	30 × 48 cm (cao 30 cm, rộng 48 cm)
Chất liệu	Nhựa in mực dạ quang, dày khoảng 0,5 mm
Cách gắn	Keo dán sẵn mặt sau; khổ lớn nên bắt thêm vít góc hoặc dán lên tấm alu/mica
Màu nền / ký hiệu	Mẫu như ảnh: nền dạ quang sáng, ký hiệu và chữ màu xanh lá; đặt in được nền xanh lá cây ký hiệu trắng theo mục 4.6 TCVN 13456:2022; hình người chạy – cửa – mũi tên theo ISO 7010 E001/E002 (TCVN 8092:2009)
Hướng mũi tên	Chỉ thẳng / rẽ trái / rẽ phải
Vật liệu phát sáng	Strontium aluminate, không phóng xạ; nạp bằng đèn xưởng hoặc ánh sáng ban ngày
Khoảng cách nhìn	≈ 30 m theo chiều cao 30 cm (mục 5.2.7, Z = 100)
Chiều cao lắp	2–2,7 m so với sàn hoặc ngay trên cửa cao hơn 2,7 m (mục 5.2.8)
Khoảng cách giữa các biển	Không quá 25 m dọc đường thoát nạn (mục 5.2.6)
Nguồn điện	Không
Kiểm định	Không thuộc danh mục phải dán tem kiểm định/lưu thông theo Phụ lục V NĐ 105/2025/NĐ-CP
Đơn vị tính / giá	Cái – 194.500đ

Bố trí trong nhà xưởng nhịp lớn

Xưởng thép tiền chế thường có cửa thoát nạn ở hai đầu hồi và vài cửa bên. Đèn Exit trên cửa chỉ cao 15–20 cm, đứng cách 40 m nhìn đã nhỏ. Cách làm hợp lý là giữ đèn Exit có nguồn tại cửa (biển chính) và dán thêm biển dạ quang 30×48 cm lên cột hoặc vách ngay cạnh cửa để tăng kích thước nhận diện. Dọc đường thoát nạn giữa các dãy máy, cứ tối đa 25 m đặt một biển chỉ hướng (mục 5.2.6 TCVN 13456:2022), dùng cỡ này với mũi tên rẽ tại chỗ đổi hướng.

Xưởng có quạt công nghiệp, xe nâng chạy qua và mái nóng mùa hè. Tấm nhựa 0,5 mm khổ 48 cm chỉ dán keo lên tôn sẽ bong mép sau vài tuần; nên dán lên tấm alu 3 mm hoặc mica rồi bắt vít vào cột, hoặc bắn 4 vít góc xuyên biển.

Kho hàng, gara và sảnh rộng

• Kho kệ cao: dán trên đầu kệ cuối lối đi, mũi tên chỉ về cửa; kệ cao che tầm nhìn nên mỗi lối đi cần một biển.
• Gara ô tô tầng hầm: gara nằm trong danh sách phải có đèn chiếu sáng sự cố (mục 5.1.1 TCVN 13456:2022); biển 30×48 cm dán trên tường đầu làn xe giúp lái xe thấy hướng ra khi đèn hầm tắt, bổ sung cho đèn Exit trên cửa buồng thang.

Cách lắp và kết hợp

Đo và đánh dấu vị trí trước, đáy biển ở khoảng 2–2,7 m so với sàn theo mục 5.2.8 TCVN 13456:2022; xưởng có cửa cuốn cao hơn 2,7 m thì đặt biển ngay trên cửa. Làm sạch bề mặt, dán từ cạnh trên, miết bằng gạt nhựa; cột thép bắn thêm vít góc. Đèn xưởng phải bật trong giờ làm để lớp dạ quang nạp sáng; khu vực chỉ bật đèn khi có người thì biển nạp không đầy, phát sáng yếu.

Bộ đèn Exit có nguồn dự phòng để làm biển chính xem tại đèn Exit. Xưởng cần dẫn hướng dưới sàn theo lối đi giữa các dãy máy dùng thêm decal chỉ hướng phản quang bản 4,8 cm. Toàn bộ nhóm đèn và tiêu lệnh cho nhà xưởng xem tại đèn Exit – sự cố – tiêu lệnh.

Sản phẩm cùng nhóm: Biển Exit dạ quang nền xanh 17x29cm · Biển Lối thoát nạn EXIT dạ quang 20x30cm · Biển Exit dạ quang 15x30cm · Biển Exit dạ quang nền đen 14.5x29cm.

Câu hỏi thường gặp

Biển dạ quang có thay được đèn Exit không?

Không. Nhà xưởng phải có phương tiện chiếu sáng sự cố và chỉ dẫn thoát nạn theo TCVN 13456 (QCVN 10:2025/BCA mục 2.2.1). Tiêu chuẩn yêu cầu biển đạt độ chói 2 cd/m² ở chế độ sự cố, 10 cd/m² nơi nhiều khói (mục 5.2.4) và 120 phút với thiết bị có nguồn dự phòng (mục 4.5); mực dạ quang không giữ được mức đó. Biển 30×48 cm bổ sung cho đèn Exit ở xưởng, không thay đèn.

Biển 30×48 cm nhìn được từ bao xa?

Theo h = L/Z ở mục 5.2.7 TCVN 13456:2022, biển không có nguồn sáng bên trong lấy Z = 100; chiều cao mặt biển 30 cm ứng với khoảng cách quan sát khoảng 30 m. Tính theo chiều cao 30 cm, không theo cạnh dài 48 cm.

Dán được lên cột thép hoặc tôn không?

Được nếu bề mặt phẳng, sạch dầu mỡ, không quá nóng. Nên dán rồi bắt thêm 4 vít góc hoặc dán biển lên tấm mica/alu, vì tấm nhựa 0,5 mm khổ lớn dễ bị gió quạt công nghiệp làm bong mép.

Biển này thuộc diện tem kiểm định/lưu thông không?

Không. Phụ lục V Nghị định 105/2025/NĐ-CP mục 1 điểm e chỉ có đèn chiếu sáng sự cố và đèn chỉ dẫn thoát nạn; biển in dạ quang không dùng điện nằm ngoài danh mục phải dán tem kiểm định/lưu thông.

Đặt số lượng lớn có in theo bố cục riêng được không?

Có thể đổi hướng mũi tên, thêm dòng chữ tiếng Anh hoặc tên khu vực. Khi lắp ở vị trí bắt buộc theo TCVN 13456:2022, nên đặt in nền xanh lá, ký hiệu trắng đúng mục 4.6.

Gọi 0866.644.114 để được Đội ngũ kỹ thuật PCCC Thietbi114 tư vấn số lượng, hướng mũi tên và báo giá theo công trình.
