Cấu tạo bình chữa cháy CO2, bình bột và bình foam

Mỗi loại bình chữa cháy CO2, bột và foam đều có cấu tạo và cơ chế hoạt động riêng biệt, phù hợp với các loại đám cháy khác nhau. Bài viết này sẽ giúp bạn hiểu rõ cấu tạo bình chữa cháy theo từng loại, từ đó lựa chọn giải pháp chữa cháy hiệu quả và an toàn.

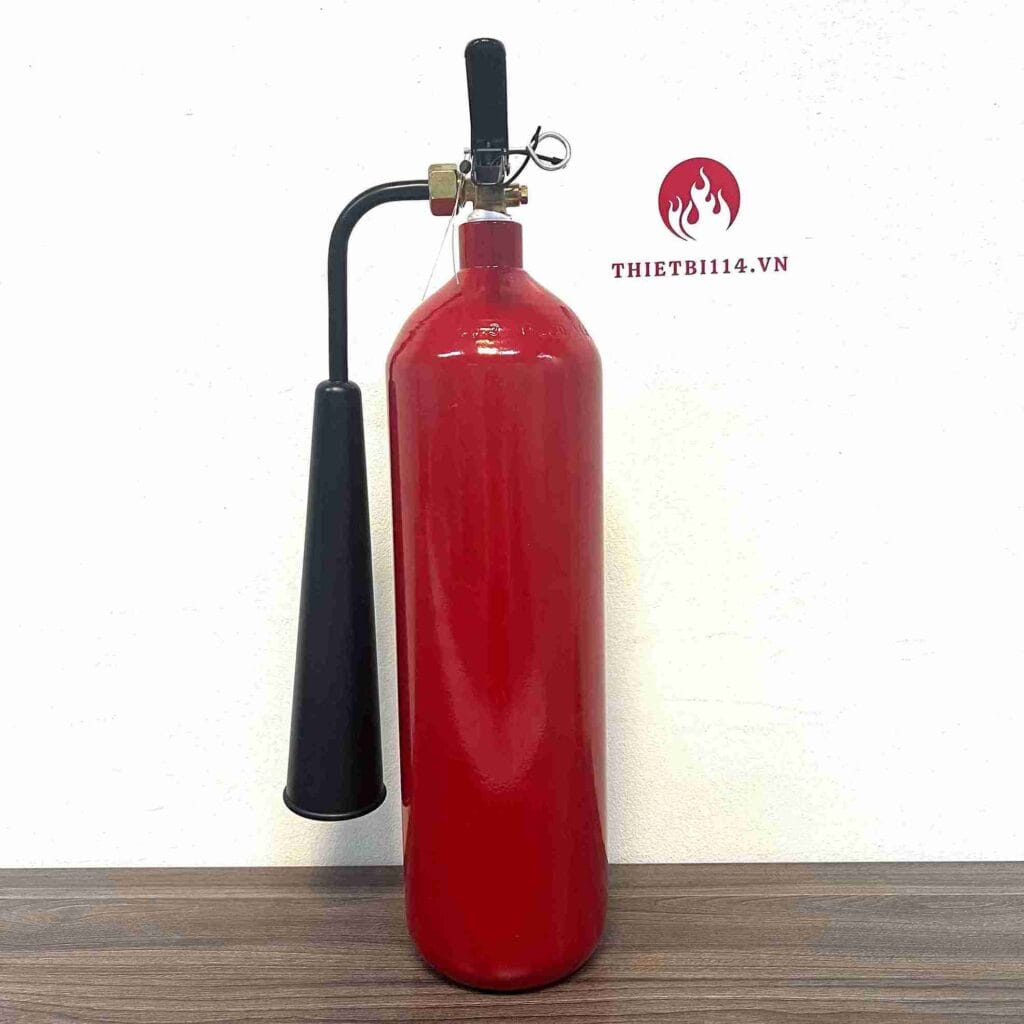

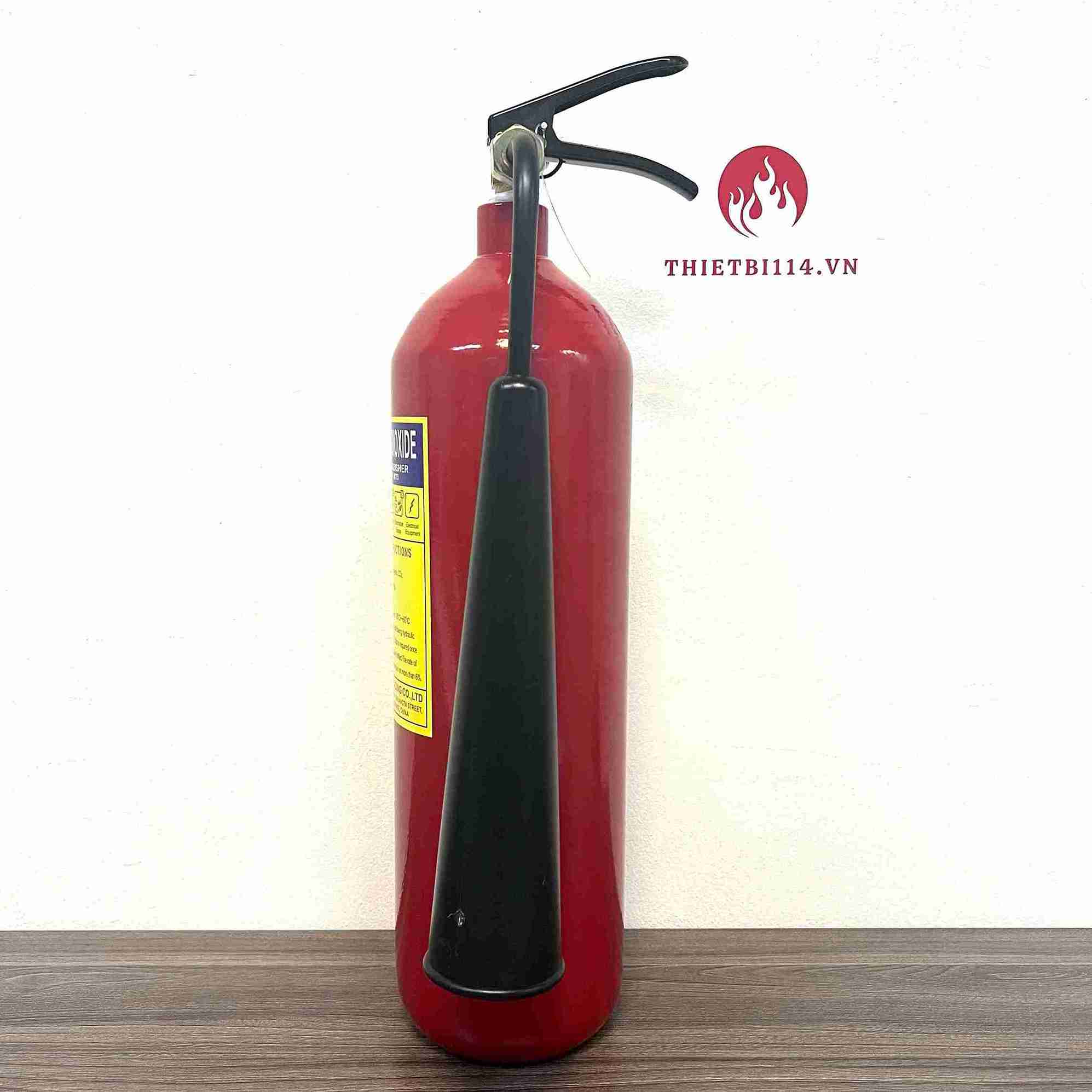

Cấu tạo bình chữa cháy CO2

Cấu tạo của bình chữa cháy CO2 gồm 4 bộ phận cơ bản:

Vỏ bình: Được làm từ thép đúc chịu lực để giữ khí CO2 nén lỏng ở áp suất cao. Vỏ bình có hình trụ đứng và thường được sơn màu đỏ để dễ nhận diện trong tình huống khẩn cấp.

Van xả: Là bộ phận giúp kiểm soát dòng chảy của khí CO2 khi phun. Van xả có thể được làm từ đồng hoặc hợp kim đồng và thường được thiết kế với kiểu lò xo nén hoặc van vặn một chiều, đảm bảo khí CO2 chỉ được phun ra khi cần.

Chốt an toàn: Chốt này giúp đảm bảo an toàn cho bình khi áp suất trong bình tăng cao quá mức quy định. Nếu áp suất tăng vượt mức cho phép, chốt an toàn sẽ kích hoạt để xả bớt khí, ngăn ngừa nguy cơ nổ bình.

Dây loa phun: Phần loa phun thường được làm từ nhựa cứng hoặc cao su để giữ an toàn cho người sử dụng. Loa phun nối với van thông qua một ống xifông mềm hoặc ống thép cứng, giúp kiểm soát hướng phun của khí CO2 vào đám cháy. Khi phun, cần giữ chắc loa phun và hướng vào gốc lửa để đạt hiệu quả cao nhất.

Cấu tạo của bình chữa cháy CO2 được thiết kế để đảm bảo an toàn cho người dùng và tăng cường hiệu quả dập tắt đám cháy, đặc biệt là trong các tình huống liên quan đến thiết bị điện.

Xem thâm: Bình chữa cháy xách tay là gì? Phân loại, cấu tạo, nguyên lý hoạt động

Cấu tạo bình chữa cháy CO2

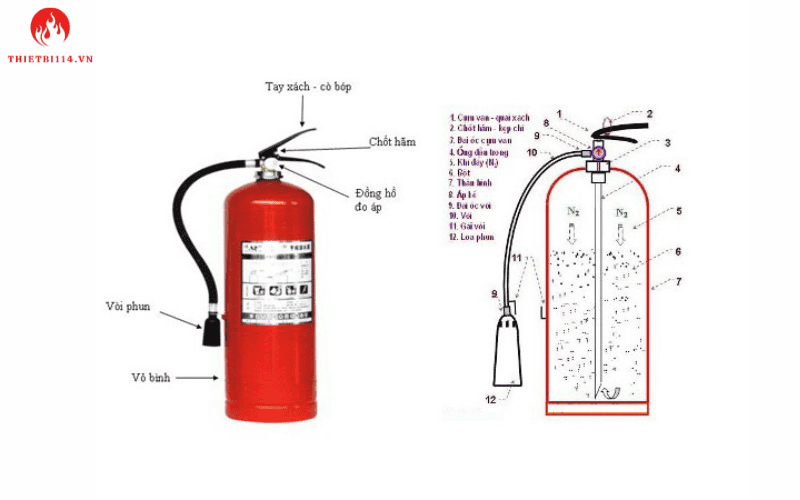

Cấu tạo bình chữa cháy bột

Bình chữa cháy dạng bột có hình trụ, vỏ bình được làm từ thép đúc, chịu áp lực cao và được sơn màu đỏ để dễ nhận diện trong tình huống khẩn cấp. Bình bao gồm các thành phần chính như sau:

Cấu tạo bình chữa cháy bột bên ngoài

Cấu tạo bình chữa cháy bột bên ngoài bao gồm:

Thân bình: Làm từ thép đúc chắc chắn, chịu được áp lực cao, giúp bình có độ bền tốt trong quá trình sử dụng.

Vỏ bình: Được sơn màu đỏ đặc trưng cho các thiết bị phòng cháy chữa cháy, giúp nhận diện nhanh chóng.

Nhãn mác: Trên thân bình có nhãn dán cung cấp thông tin về đặc điểm, hướng dẫn sử dụng và nhà sản xuất.

Van khóa: Có thể là van bóp hoặc van vặn, đều có chốt an toàn kẹp để ngăn ngừa xả khí ngoài ý muốn.

Đồng hồ đo áp lực: Hiển thị mức khí đẩy trong bình; khi kim ở mức xanh, bình đang hoạt động bình thường, mức vàng báo áp lực đang cao và cần xả bớt khí, còn nếu kim chỉ mức đỏ thì cần nạp khí ngay.

Vòi phun: Vòi có thể bằng kim loại, nhựa hoặc cao su, kích cỡ và chiều dài tùy thuộc vào từng loại bình, có thể là vòi cứng hoặc mềm.

Xem thêm: Mua bình chữa cháy ở đâu Hà Nội?

Cấu tạo bình chữa cháy bột bên trong

Cấu tạo bình chữa cháy bột bên trong gồm:

Hỗn hợp khí đẩy và bột chữa cháy: Bên trong bình chứa khí đẩy (thường là N2 hoặc CO2) và bột chữa cháy dạng khô, màu trắng, mịn. Các khí đẩy này là khí trơ, không cháy và không dẫn điện dưới điện áp 50kV, đảm bảo an toàn khi sử dụng.

Bột chữa cháy: Bột trong bình thường là NaHCO3 với các ký hiệu như BC, ABC, AB, giúp dập tắt đám cháy hiệu quả theo từng loại chất cháy. Khối lượng bột tùy thuộc vào từng loại bình, ví dụ, bình MFZ1 chứa 1kg bột chữa cháy, còn MFZ2 chứa 2kg bột.

Ống dẫn bột: Ống này dẫn bột từ miệng bình xuống đáy bình, kết nối với hỗn hợp khí đẩy để phun bột ra ngoài khi sử dụng.

Bình chữa cháy dạng bột hoạt động hiệu quả nhờ khí đẩy N2 hoặc CO2, giúp phun bột ra ngoài để dập tắt các loại đám cháy chất rắn, lỏng, khí và điện. Với thiết kế đơn giản và dễ sử dụng, bình chữa cháy dạng bột là lựa chọn an toàn để xử lý các đám cháy mới phát sinh.

Cấu tạo bình chữa cháy bột

Cấu tạo bình chữa cháy bọt foam

Bình chữa cháy bọt Foam là thiết bị đặc biệt, sử dụng bọt Foam để dập tắt đám cháy hiệu quả. Bình được cấu thành từ nhiều bộ phận chính bao gồm thân bình, van, vòi phun, cò bóp, khí đẩy, ống dẫn và bọt Foam chữa cháy, với các đặc điểm cụ thể như sau:

Cấu tạo bình chữa cháy bọt foam bên ngoài

Thân bình: Được làm từ thép có khả năng chịu áp lực cao, có dạng hình trụ và thường được sơn màu đỏ để dễ nhận diện. Lớp sơn này không chỉ tạo độ bền mà còn là màu đặc trưng của các thiết bị phòng cháy chữa cháy, giúp nhận diện nhanh trong tình huống khẩn cấp.

Nhãn dán: Trên thân bình có nhãn in đầy đủ thông tin về đặc điểm, hướng dẫn sử dụng, hình ảnh minh họa và cách bảo quản bình để đảm bảo an toàn.

Cụm van và các phụ kiện khác: Trên miệng bình có cụm van bao gồm van khóa, đồng hồ đo áp lực, ống dẫn, vòi phun và cò bóp. Van khóa giúp kiểm soát khí đẩy và bọt bên trong bình. Đồng hồ đo áp lực hiển thị mức áp suất trong bình, cho biết bình còn đủ áp suất để hoạt động hiệu quả hay cần nạp thêm.

Xem thêm: tiêu chuẩn đặt bình chữa cháy tại nhà

Tìm hiểu cấu tạo bình chữa cháy bọt foam

Cấu tạo bên trong của bình bọt Foam

Bọt Foam chữa cháy: Bên trong bình có chứa bọt Foam đặc biệt, là thành phần chính giúp dập tắt đám cháy nhanh chóng. Bọt này có thể là:

• Foam AFFF (Aqueous Film Forming Foam): Loại bọt này tạo ra một màn sương phủ lên bề mặt nhiên liệu chứa hydrocarbon, giúp ngăn oxy tiếp xúc với đám cháy và làm mát vùng cháy, từ đó ngăn chặn ngọn lửa lan rộng.
• Foam ARC (Alcohol-Resistant Concentrate): Bọt Foam ARC có khả năng tạo ra một lớp màng nhầy trên bề mặt của nhiên liệu không hòa tan, phù hợp để dập tắt các đám cháy có nguồn gốc từ nhiên liệu khó kiểm soát như cồn hoặc các chất hóa học dễ cháy.

Khí đẩy: Khí đẩy bên trong bình, thường là N2 hoặc CO2, là chất trơ không cháy và không dẫn điện dưới điện áp thấp, giúp đẩy bọt Foam ra ngoài khi sử dụng.

Ống dẫn bên trong: Ống dẫn bên trong bình kết nối với cụm van ở miệng bình, dẫn bọt Foam và khí đẩy từ đáy bình lên vòi phun, giúp phun bọt đều lên bề mặt đám cháy khi thao tác.

Việc hiểu rõ cấu tạo bình chữa cháy CO2, bột và foam là rất quan trọng trong công tác phòng cháy chữa cháy. Mỗi loại bình có ưu điểm và khả năng dập tắt các loại đám cháy khác nhau, giúp người dùng dễ dàng lựa chọn loại phù hợp với nhu cầu cụ thể. Bằng cách chọn đúng bình chữa cháy, bạn sẽ đảm bảo an toàn cho bản thân và tài sản trong những tình huống khẩn cấp.
